Сигнальное реле 3А одна контактная группа-два направления катушка 5В 0.2Вт
У поставщика
ПроизводительHuike
У поставщиков
630 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:630 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 58,80 |
| от 50 | 54,20 |
| от 75 | 50,45 |
| от 150 | 47,63 |
| от 275 | 45,53 |
Описание

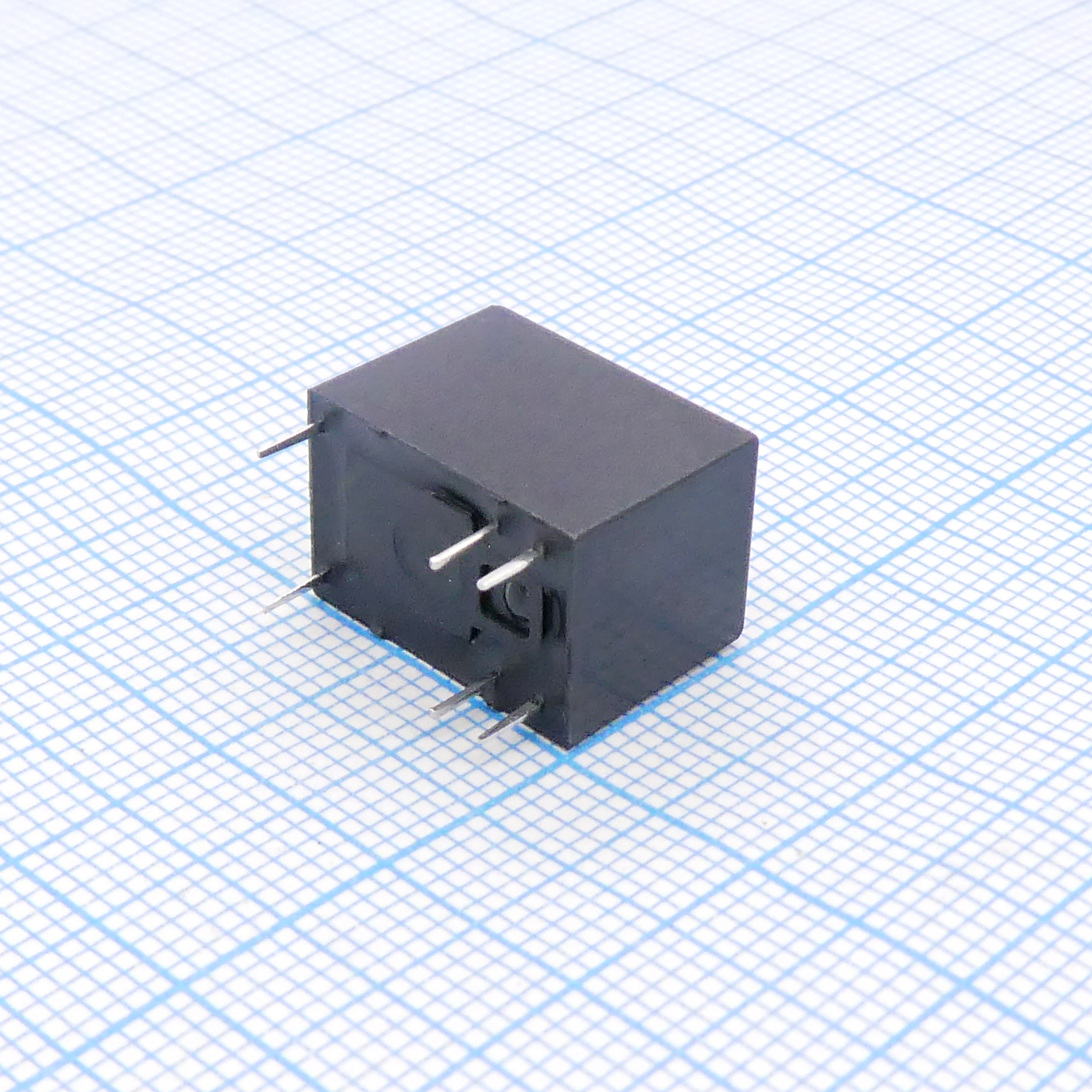

Сигнальное реле HK4100F от Huike с катушкой на 5 В и потреблением 0,2 Вт. Коммутирует нагрузку до 3 А при 250 В переменного или 30 В постоянного тока, имеет одну переключающую группу контактов (SPDT, 1 Form C). Герметичный корпус подходит для установки в плату. Применяется в промышленной автоматике, системах управления и бытовой электронике.
Технические характеристики
| RoHS | Соответствует |
| Вес | Approx. 3.5g |
| Корпус | DIP |
| Влажность | 35% to 85% RH |
| Тип монтажа | THT (PCB) |
| Мощность катушки | 0.2W |
| Размеры | 15.5 x 10.5 x 11.8 mm |
| Описание | Subminiature signal relay, 3A, one contact group, two directions, coil 5V 0.2W |
| Артикул | HK4100F-DC5V-SHG |
| Напряжение катушки | 5VDC |
| Форма контакта | 1C1A |
| Время срабатывания | Max 10ms |
| Время отпускания | Max 5ms |
| Sealing type | Plastic Sealed |
| Номин. контакта | 3A 250VAC / 3A 30VDC |
| Электрический ресурс | 1x10^5 ops (30 ops/min) |
| Мех. ресурс | 1x10^7 ops (300 ops/min) |
| Стандарт безопасности | CUL TÜV CQC |
| Материал контакта | Silver Alloy |
| Pcb layout pitch | 2.54mm |
| Темп. диапазон | -25°C to +70°C |
| Сопр. контакта | 100mΩ (at 1A 6VDC) |
| Макс. рабочее напряжение | 3.75VDC |
| Макс. коммутируемая мощность | 750VA / 90W |
| Мин. напряжение отпускания | 0.50VDC |
| Вибростойкость | 10 to 55Hz, 1.5mm |
| Примечание | 5VDC 3A SPDT |
| Coil resistance 0.15w | 167Ω ±10% |
| Coil resistance 0.20w | 125Ω ±10% |
| Coil resistance 0.36w | 70Ω ±10% |
| Сопр. изоляции | 100MΩ at 500VDC |
| Max applicate voltage | 6.50VDC |
| Макс. коммутируемый ток | 3A |
| Макс. коммутируемое напряжение | 300VAC / 60VDC |
| Тип упаковки | Tube (туба) |
| Удар функц. | 98m/s² (10g) |
| Ударопрочность разрушающая | 980m/s² (100g) |
| Описание (англ.) | DC5V 3A 250VAC / 30VDC (1 Form C) (Silver Alloy) 0.2W Sealed / HK4100F-DC5V-SHG |
| Эл. прочность катушка-контакты | 1000VAC 1min |
| Эл. прочность разомкнутых контактов | 500VAC 1min |
