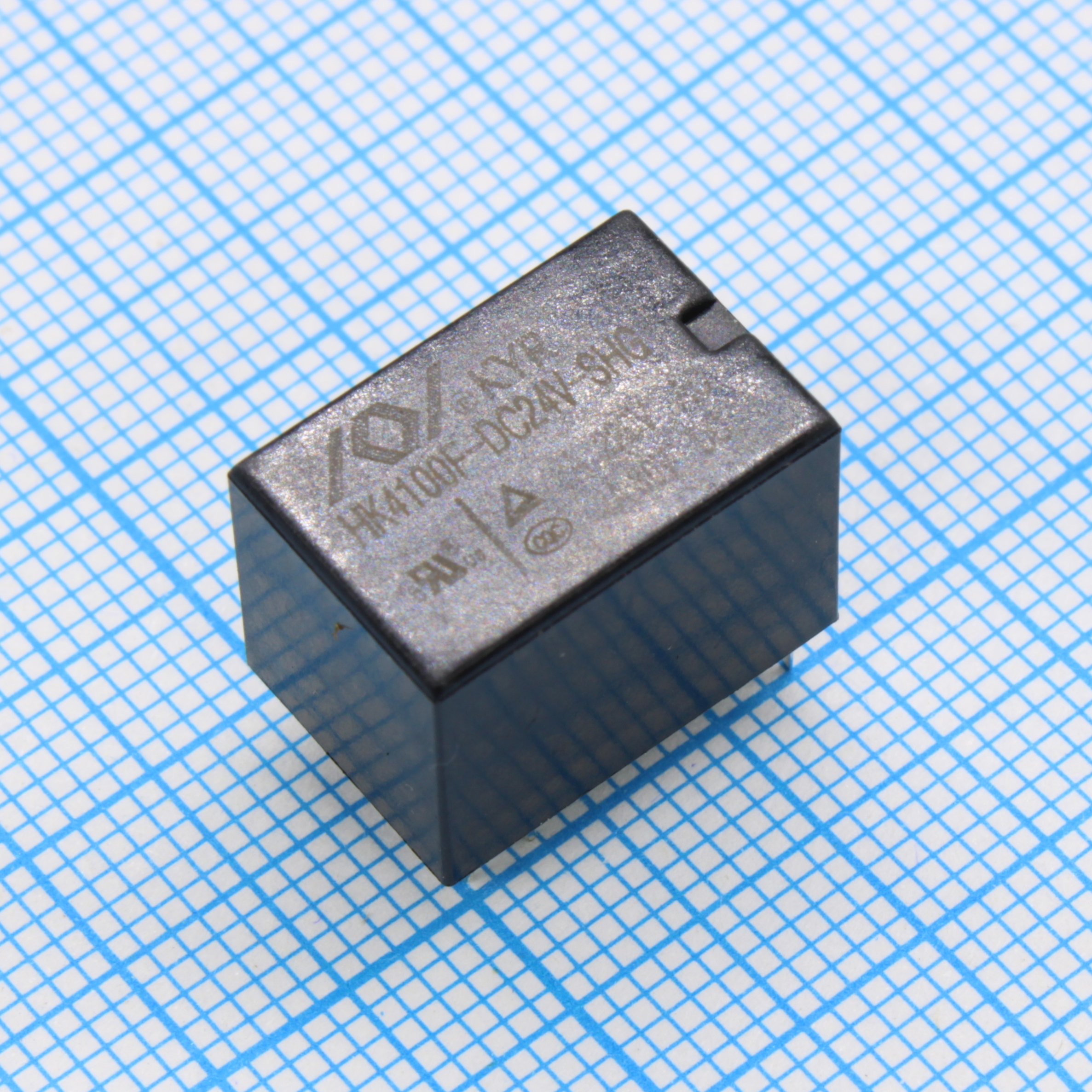

Реле силовое катушка 24В, 3А один контакт на переключение
У поставщика
ПроизводительHuike
У поставщиков
9 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:9 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 14 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 56,83 |
| от 50 | 52,34 |
| от 75 | 48,66 |
| от 150 | 45,90 |
| от 300 | 43,84 |
Описание
Реле силовое Huike HK4100F с катушкой на 24 В постоянного тока. Коммутирует нагрузку до 3 А при напряжении 250 В переменного или 30 В постоянного тока, имеет одну переключающую группу контактов (SPDT, 1 Form C). Контакты из серебряного сплава, потребление катушки — 0,2 Вт, корпус герметичный. Подходит для промышленной автоматики и бытовой электроники.
Технические характеристики
| Тип | реле |
| Корпус | не указано |
| Тип монтажа | THT |
| Компонент | HK4100F-DC24V-SHG |
| Contact gap | 0.25 mm |
| Время срабатывания | 6 ms max |
| Время отпускания | 4 ms max |
| Диапазон влажности | 35 to 85 % RH |
| Сопр. катушки | 3840 Ω / 2880 Ω / 1600 Ω |
| Ток контакта | 3 A |
| Электрический ресурс | 100,000 operations at 3A/250VAC or 3A/30VDC |
| Мех. ресурс | 10,000,000 operations |
| Напряжение втягивания | 18 VDC max (75% of rated) |
| Shock endurance | 1000 m/s² (not energized), 100 m/s² (energized) |
| Напряжение отключения | 2.4 VDC min (10% of rated) |
| Станд. безоп. | C-UL, CQC, TUV |
| Coil voltage rated | 24 VDC |
| Contact voltage ac | 250 VAC |
| Contact voltage dc | 30 VDC |
| Vibration endurance | 1.5 mm double amplitude, 10-55-10 Hz, 2h per axis (not energized), 5 min per axis (energized) |
| Coil current nominal | 6.25 mA / 8.3 mA / 15 mA |
| Примечание | 24VDC 3A SPDT |
| Конфигурация контактов | SPDT |
| Сопр. изоляции | 100 MΩ min at 500 VDC |
| Max allowable voltage | 31.2 VDC (130% of rated) |
| Coil power consumption | 0.15 W / 0.2 W / 0.36 W |
| Тип упаковки | Tube (туба) |
| Диап. темп. хр. | -25 to +70 °C |
| Диап. раб. темп. | -25 to +70 °C |
| Описание (англ.) | DC24V 3A 250VAC / 30VDC (1 Form C) (Silver Alloy) 0.2W Sealed / HK4100F-DC24V-SHG |
| Contact resistance initial max | 100 mΩ |
| Dielectric strength coil to contact | 1000 VAC |
| Dielectric strength contact to contact | 500 VAC |
