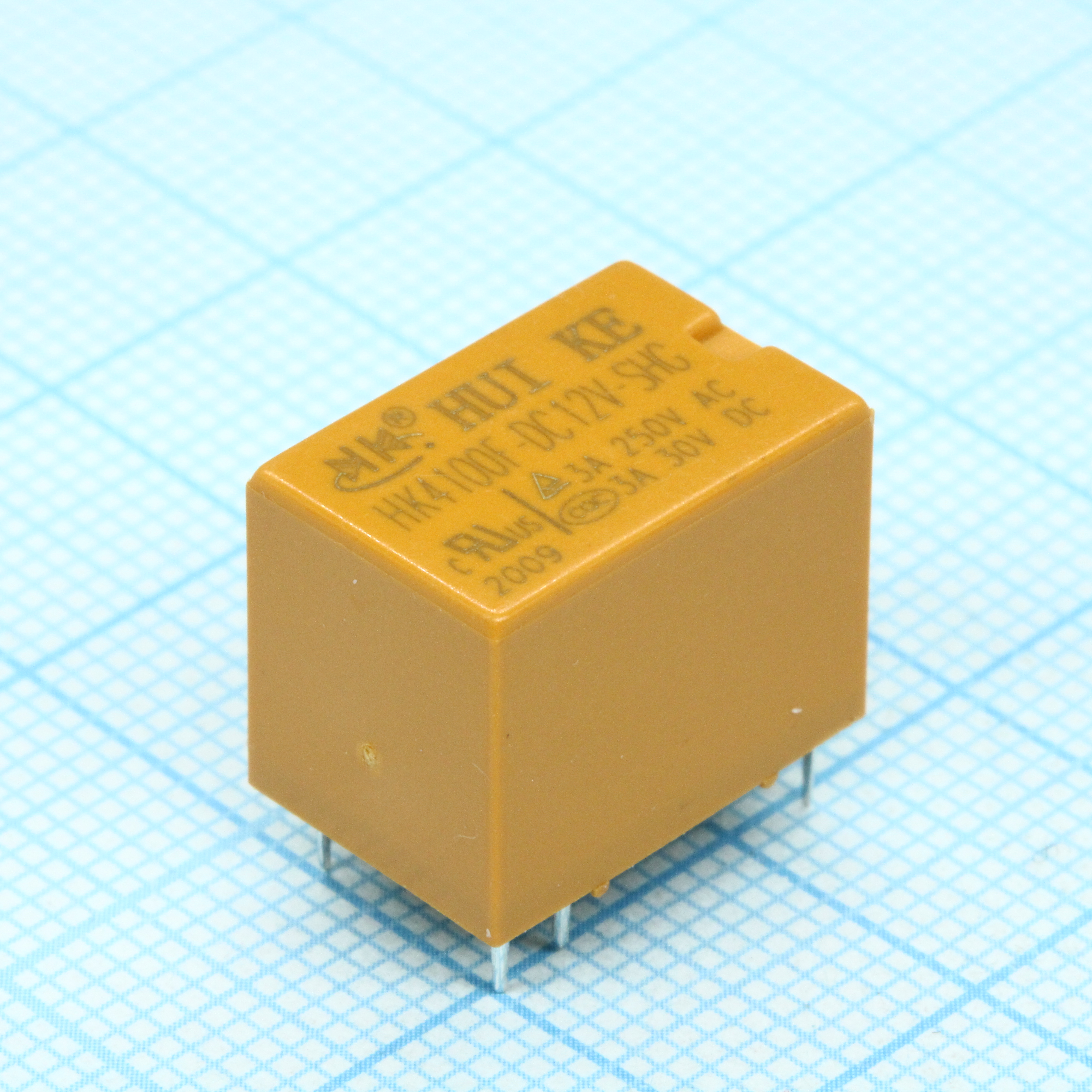

Сигнальное реле 3А одна контактная группа-два направления катушка 12В 0.2Вт
У поставщика
ПроизводительHuike
У поставщиков
692 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:692 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 57,83 |
| от 50 | 53,30 |
| от 75 | 49,59 |
| от 150 | 46,82 |
| от 300 | 44,74 |
Описание
Сигнальное реле Huike HK4100F-DC12V-SHG с катушкой на 12 В постоянного тока. Коммутирует нагрузку до 3 А при напряжении 250 В переменного или 30 В постоянного тока, имеет одну переключающую группу контактов (SPDT, 1 Form C). Потребляемая мощность катушки — всего 0,2 Вт. Подходит для промышленной автоматики, систем управления и бытовой электроники.
Технические характеристики
| RoHS | Соответствует |
| Модель | HK4100F-DC12V-SHG |
| Вес | Approx. 3.5g |
| Корпус | Plastic sealed type |
| Влажность | 35% to 85% RH |
| Тип монтажа | THT |
| Тип катушки | DC |
| Мощность катушки | 0.2W |
| Размеры | 15.5x10.5x11.8mm |
| Топология платы | Standard PCB layout |
| Напряжение катушки | 12VDC |
| Форма контакта | 1C1A1B |
| Время срабатывания | Max 10ms |
| Время отпускания | Max 5ms |
| Sealing type | Plastic sealed |
| Номин. контакта | 3A250VAC/3A30VDC |
| Сопр. катушки | 960Ω ±10% |
| Электрический ресурс | 1x10^5 ops (30 ops/min) |
| Мех. ресурс | 1x10^7 ops (300 ops/min) |
| Стандарт безопасности | CUL TÜV CQC |
| Материал контакта | SilverAlloy |
| Темп. диапазон | -25°C to +70°C |
| Сопр. контакта | 100mΩ (at 1A 6VDC) |
| Макс. рабочее напряжение | 9.00VDC |
| Макс. коммутируемая мощность | 750VA/90W |
| Мин. напряжение отпускания | 1.20VDC |
| Вибростойкость | 10 to 55Hz 1.5mm |
| Примечание | 12VDC 3A SPDT |
| Конфигурация контактов | 1 Form C (SPDT) |
| Сопр. изоляции | 100MΩ at 500VDC |
| Max applicate voltage | 15.60VDC |
| Макс. коммутируемый ток | 3A |
| Макс. коммутируемое напряжение | 300VAC/60VDC |
| Тип упаковки | Tube (туба) |
| Удар функц. | 98m/s² (10g) |
| Ударопрочность разрушающая | 980m/s² (100g) |
| Описание (англ.) | DC12V 3A 250VAC / 30VDC (1 Form C) (Silver Alloy) 0.2W / HK4100F-DC12V-SHG |
| Эл. прочность катушка-контакты | 1000VAC 1min |
| Эл. прочность разомкнутых контактов | 500VAC 1min |
