Реле силовое, 30А одна контактная группа-два направления катушка 5В 0.9Вт
У поставщика
ПроизводительHuike
У поставщиков
59 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:59 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 133,96 |
| от 16 | 124,99 |
| от 50 | 117,68 |
| от 75 | 112,24 |
| от 150 | 108,18 |
Описание

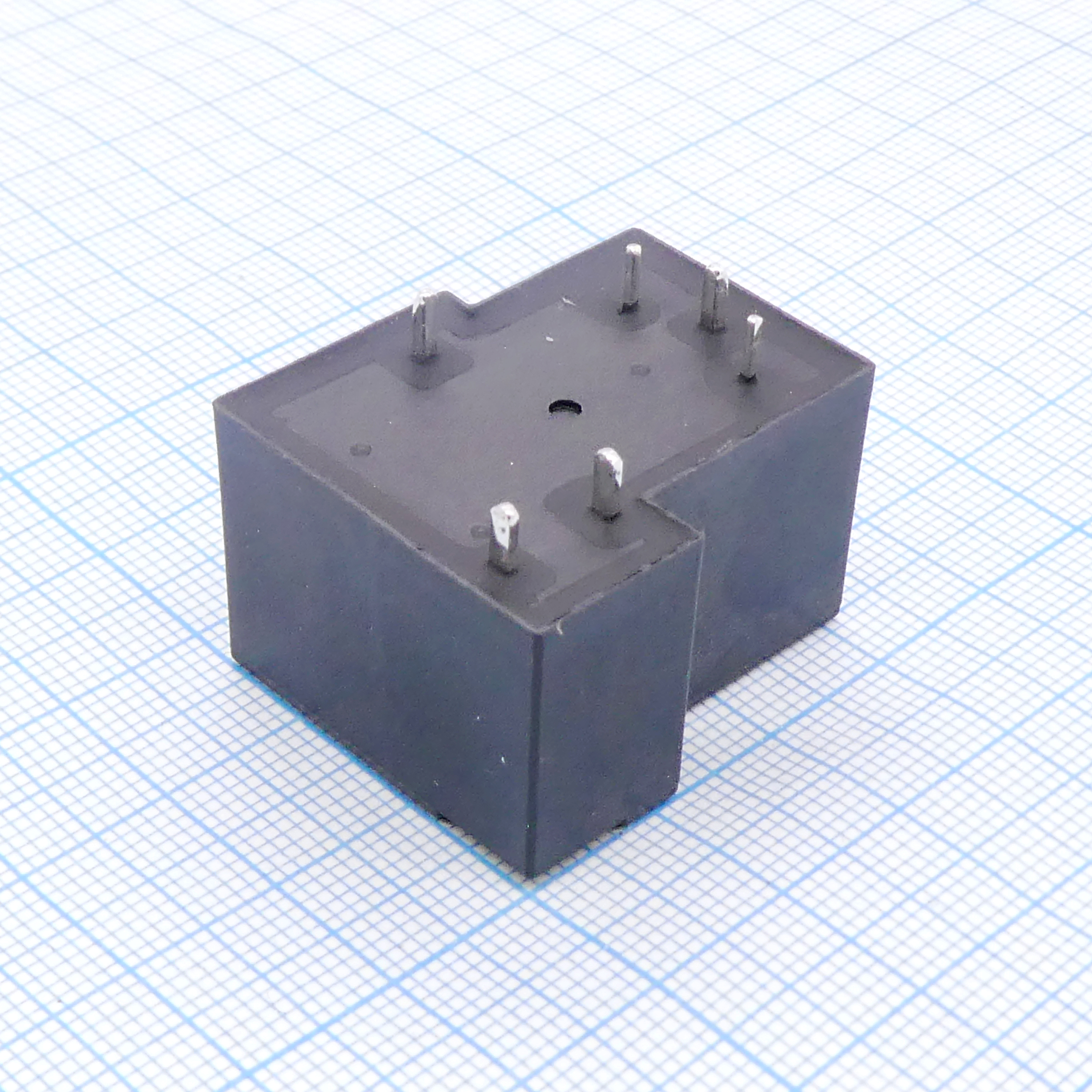

Реле силовое Huike HK15F-DC5V-SHG на 30 А с одной переключающей группой контактов (SPDT). Катушка рассчитана на напряжение 5 В постоянного тока при потребляемой мощности 0,9 Вт. Компонент поставляется на палетте. Подходит для коммутации мощных нагрузок в промышленной автоматике и блоках питания.
Технические характеристики
| RoHS | Да |
| Серия | HK15F |
| Вес | Approx. 36g |
| Влажность | 45% to 85% RH |
| Тип монтажа | PCB |
| Тип катушки | DC |
| Мощность катушки | 0.9W |
| Размеры | 32.4 x 27.5 x 28.0 mm |
| Описание | MINIATURE HIGH POWER RELAY |
| Напряжение катушки | 5V |
| Форма контакта | 1C |
| Время срабатывания | Max. 15ms |
| Время отпускания | Max. 10ms |
| Sealing type | Plastic Sealed Type |
| Тип клеммы | Without #6 terminal |
| Сопр. катушки | 27Ω at 20°C ±10% |
| Электрический ресурс | 1x10^5 ops (30 ops/min) |
| Мех. ресурс | 1x10^7 ops (300 ops/min) |
| Стандарт безопасности | CUL TüV |
| Материал контакта | Silver Alloy |
| Contact form code | C |
| Contact rating nc | 20A 240VAC / 30VDC |
| Contact rating no | 30A 240VAC / 30VDC |
| Темп. диапазон | -40°C to +70°C |
| Сопр. контакта | 100mΩ at 1A 6VDC |
| Габаритные размеры | 32.4 x 27.5 x 28.0 mm |
| Допуск размера | ≤1mm: ±0.2mm; >1mm and ≤5mm: ±0.3mm; >5mm: ±0.4mm |
| Макс. рабочее напряжение | 3.75VDC |
| Макс. коммутируемая мощность | 60000VA / 560W |
| Мин. напряжение отпускания | 0.50VDC |
| Mounting termination | PCB |
| Pcb layout tolerance | ±0.1mm |
| Вибростойкость | 10 to 55Hz 1.5mm |
| Примечание | 5VDC 30A SPDT |
| Сопр. изоляции | 100MΩ at 500VDC |
| Макс. коммутируемый ток | 30A |
| Макс. коммутируемое напряжение | 250VAC / 30VDC |
| Max applicable voltage | 6.50VDC |
| Тип упаковки | Palette (палетта) |
| Удар функц. | 98m/s² (10g) |
| Ударопрочность разрушающая | 980m/s² (100g) |
| Эл. прочность катушка-контакты | 2000VAC 1min |
| Эл. прочность разомкнутых контактов | 1500VAC 1min |
