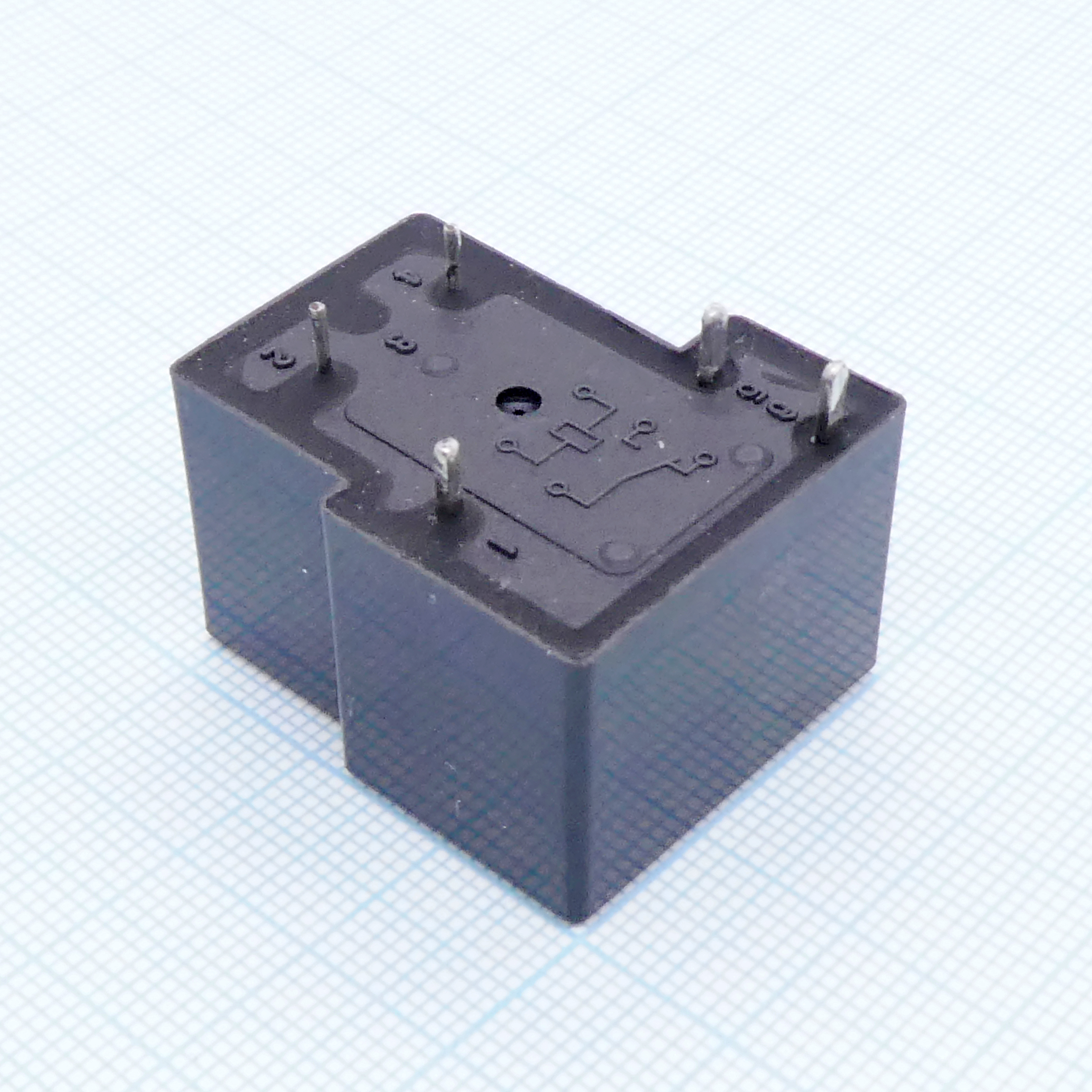

Реле силовое, 30А одна контактная группа-два направления катушка 12В 0.9Вт
У поставщика
ПроизводительHuike
У поставщиков
354 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:354 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 91,02 |
| от 25 | 84,39 |
| от 50 | 78,96 |
| от 100 | 74,90 |
| от 200 | 71,88 |
Описание
Реле силовое от Huike с катушкой на 12 В и мощностью 0,9 Вт. Коммутирует нагрузку до 30 А, имеет одну контактную группу с переключающим контактом (SPDT). Подходит для промышленной автоматики и систем управления.
Технические характеристики
| Вес | approx. 36g |
| Тип монтажа | THT (PCB) |
| Мощность катушки | 0.9W |
| Размеры | 32.4mm × 27.5mm × 28.0mm |
| Артикул | HK15F-DC12V-SH1C |
| Форма контакта | 1C (SPDT) |
| Тип упаковки | Plastic Sealed |
| Диапазон влажности | 45% to 85% RH |
| Соотв. RoHS | Да |
| Сопр. катушки | 155Ω ±10% |
| Макс. время срабатывания | 15ms |
| Макс. время отпускания | 10ms |
| Станд. безоп. | CUL, TÜV |
| Contact rating nc | 20A @ 240VAC / 30VDC |
| Contact rating no | 30A @ 240VAC / 30VDC |
| Темп. диапазон | -40°C to +70°C |
| Сопр. контакта | 100mΩ (at 1A 6VDC) |
| Electrical life ops | 1×10⁵ (30 ops/min) |
| Mechanical life ops | 1×10⁷ (300 ops/min) |
| Ном. напряжение катушки | 12VDC |
| Вибростойкость | 10-55Hz 1.5mm |
| Примечание | 12VDC 30A SPDT |
| Сопр. изоляции | 100MΩ @ 500VDC |
| Макс. коммутируемый ток | 30A |
| Макс. коммутируемое напряжение | 250VAC / 30VDC |
| Max switching power ac | 60000VA |
| Max switching power dc | 560W |
| Тип упаковки | Bulk (россыпь) |
| Coil operate voltage max | 9.00VDC |
| Coil release voltage min | 1.20VDC |
| Coil max applicate voltage | 15.60VDC |
| Удар функц. | 98m/s² (10g) |
| Ударопрочность разрушающая | 980m/s² (100g) |
| Эл. прочность катушка-контакты | 2000VAC 1min |
| Эл. прочность разомкнутых контактов | 1500VAC 1min |
