Реле силовое, 16А одна контактная группа-два направления катушка 24В 0.54Вт
У поставщика
ПроизводительHuike
У поставщиков
77 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:77 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 81,68 |
| от 13 | 78,18 |
| от 25 | 74,80 |
| от 75 | 72,09 |
| от 125 | 70,61 |
Описание

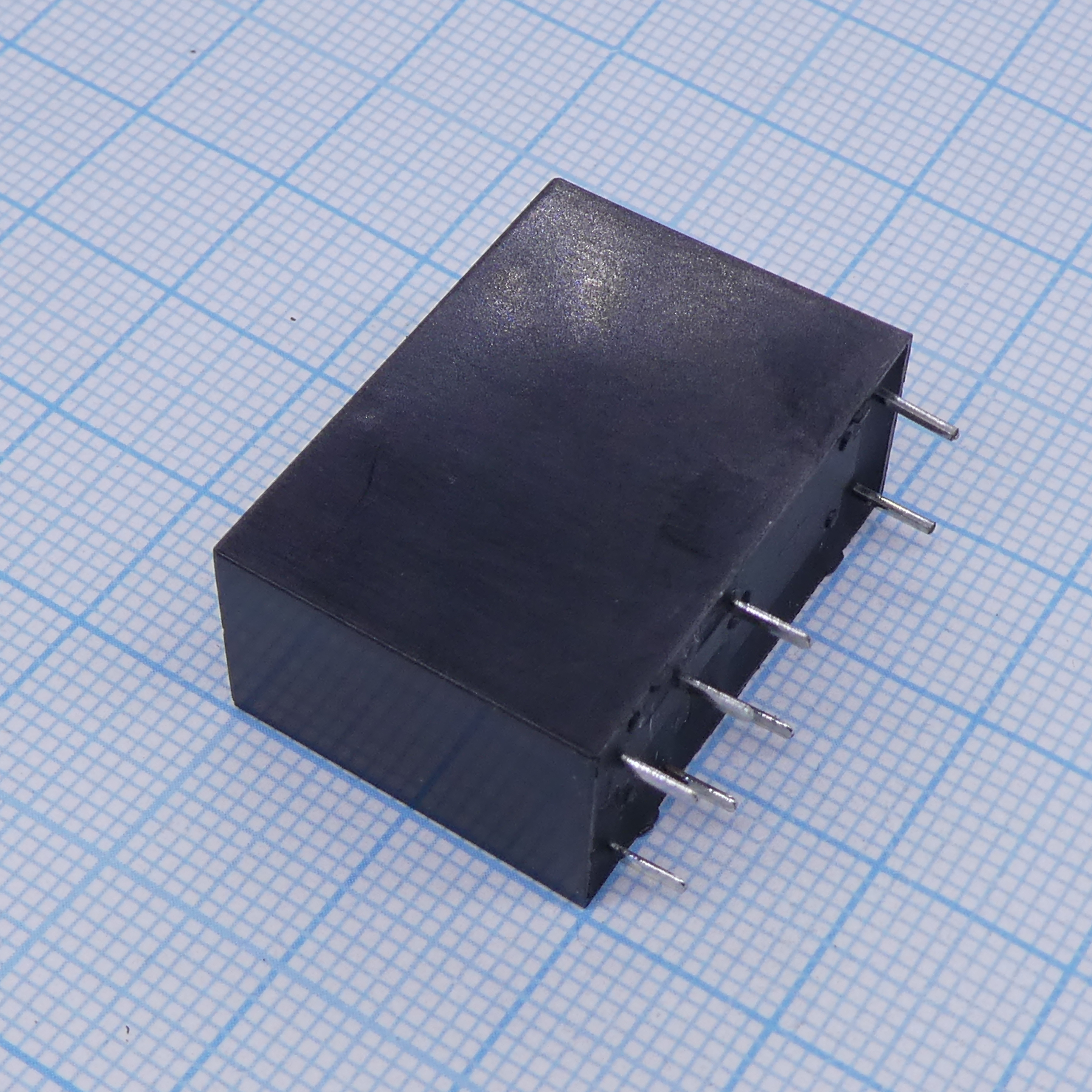

Реле силовое HK14FH-DC24V-SHG от Huike. Коммутирует нагрузку до 16 А при напряжении катушки 24 В постоянного тока, потребляя всего 0,54 Вт. Конструкция с одной переключающей группой (SPDT) обеспечивает надежное переключение цепей. Подходит для промышленной автоматики и систем управления.
Технические характеристики
| RoHS | Да |
| Вес | 14g approx |
| Корпус | Plastic sealed type |
| Влажность | 40% to 85% RH |
| Тип монтажа | THT |
| Мощность катушки | 0.54W |
| Размеры | 29.0 x 12.7 x 20.8 mm |
| Топология платы | 6 pins, Ø1.5mm |
| Напряжение катушки | 24VDC |
| Форма контакта | 1A 1B 1C |
| Время срабатывания | 15ms max |
| Время отпускания | 5ms max |
| Sealing type | Plastic Sealed |
| Сопр. катушки | 1100Ω ±10% at 20°C |
| Электрический ресурс | 1x10^5 ops (30 ops/min) |
| Мех. ресурс | 1x10^7 ops (300 ops/min) |
| Стандарт безопасности | CUL TÜV |
| Материал контакта | Silver Alloy |
| Contact rating ac | 16A 250VAC |
| Contact rating dc | 16A 30VDC |
| Outline tolerance | ≤1mm ±0.2mm; >1mm and ≤5mm ±0.3mm; >5mm ±0.4mm |
| Темп. диапазон | -40°C to +70°C |
| Сопр. контакта | 100mΩ at 1A 6VDC |
| Макс. рабочее напряжение | 18VDC |
| Макс. коммутируемая мощность | 4000VA/480W |
| Мин. напряжение отпускания | 2.4VDC |
| Pcb layout tolerance | ±0.1mm |
| Вибростойкость | 10 to 55Hz 1.5mm |
| Примечание | 24VDC 16A SPDT |
| Конфигурация контактов | 1 Form C (SPDT) |
| Сопр. изоляции | 100MΩ at 500VDC |
| Max applicate voltage | 33.6VDC |
| Макс. коммутируемый ток | 16A |
| Макс. коммутируемое напряжение | 250VAC/30VDC |
| Тип упаковки | Tube (туба) |
| Удар функц. | 98m/s² (10g) |
| Ударопрочность разрушающая | 980m/s² (100g) |
| Эл. прочность катушка-контакты | 5000VAC 1min |
| Эл. прочность разомкнутых контактов | 1000VAC 1min |
