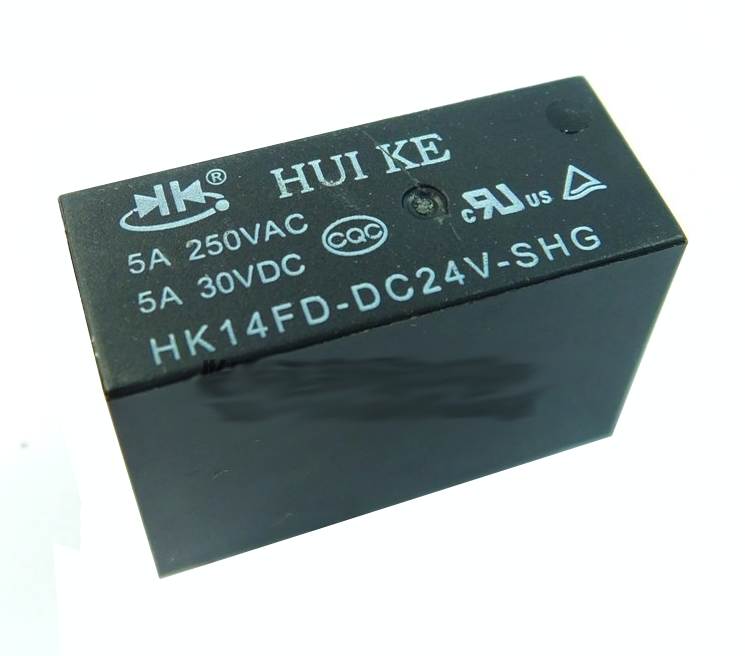

Реле HK14FD-DC24V-SHG
У поставщика
У поставщиков
529 шт.
Норм. уп.: 25
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 26,01 |
Цены поставщиков
Склад 2
В наличии:464 шт
Срок поставки: до 2 недель
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 26,01 |
Склад 13
В наличии:65 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 149,28 |
| от 15 | 139,48 |
| от 25 | 131,48 |
| от 75 | 125,52 |
| от 125 | 121,08 |
Описание
Электромагнитное реле Huike HK14FD-DC24V-SHG с катушкой на 24 В. Компактный корпус размером 29×12,7×20,8 мм, одна переключающая группа контактов (1A). Подходит для промышленной автоматики и бытовой электроники.
Технические характеристики
| Тип | Реле электромагнитное |
| RoHS | Соответствует |
| Ширина | 12.7 |
| Высота | 20.8 |
| Длина | 29 |
| Вес | Approx. 14g |
| Корпус | 29.0x12.7x20.8mm |
| Влажность | 40% to 85% RH |
| Напр. катушки | 24 |
| Схема соед. | 1A |
| Мощность катушки | 0.53W |
| Размеры | 29.0x12.7x20.8mm |
| Напряжение катушки | 24VDC |
| Форма контакта | 2A |
| Время срабатывания | Max. 15ms |
| Время отпускания | Max. 5ms |
| Sealing type | Plastic Sealed |
| Тип монтажа | PCB |
| Номин. контакта | 5A250VAC/5A30VDC |
| Сопр. катушки | 1100Ω ±10% |
| Электрический ресурс | 1x10^5 ops |
| Мех. ресурс | 1x10^7 ops |
| Стандарт безопасности | CUL TÜV |
| Материал контакта | SilverAlloy |
| Темп. диапазон | -40°C to +70°C |
| Сопр. контакта | 100mΩ(at1A6VDC) |
| Макс. рабочее напряжение | 18.0VDC |
| Макс. коммутируемая мощность | 1250VA/150W |
| Мин. напряжение отпускания | 2.40VDC |
| Вибростойкость | 10 to 55Hz 1.5mm |
| Сопр. изоляции | 100MΩ at 500VDC |
| Max applicate voltage | 33.60VDC |
| Макс. коммутируемый ток | 5A |
| Макс. коммутируемое напряжение | 250VAC/30VDC |
| Удар функц. | 98m/s² (10g) |
| Ударопрочность разрушающая | 980m/s² (100g) |
| Эл. прочность катушка-контакты | 5000VAC 1min |
| Эл. прочность разомкнутых контактов | 1000VAC 1min |
