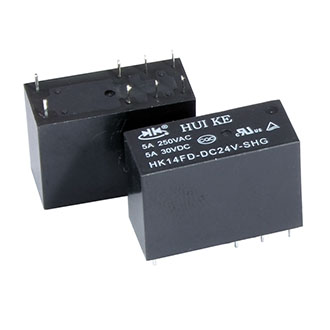

Реле HK14FD-DC24V-SHG HKE
У поставщика
ПроизводительHKE
КатегорияРеле электромагнитное
У поставщиков
93 шт.
Норм. уп.: 3
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 15срок до 10 дн.
Цена за шт101,75 ₽
Сумма305,25 ₽
В наличии93 шт
только упаковками по 3 штюрлицам и ИП
3 шт · Склад 15 · 305,25 ₽
Описание
Реле HK14FD-DC24V-SHG от HKE — это миниатюрное электромагнитное реле с катушкой на 24 В постоянного тока. Модель входит в серию HK14FD и отличается высокой коммутационной способностью при компактных размерах. Предназначено для коммутации электрических цепей в бытовой технике, системах автоматизации и промышленном оборудовании. Обеспечивает надежное переключение нагрузок при длительном сроке службы.
Технические характеристики
| RoHS | Да |
| Тип | Miniature Intermediate Power Relay |
| Вес | approx 14 g |
| Влажность | 40% to 85% RH |
| Тип монтажа | Выводной |
| Размеры | 29.0 x 12.7 x 20.8 mm |
| Форма контакта | 2A or 2C |
| Время срабатывания | max 15 ms |
| Тип корпуса | Plastic Sealed (S) |
| Время отпускания | max 5 ms |
| Номин. контакта | 5A 250VAC / 5A 30VDC |
| Электрический ресурс | 1×10^5 ops at 30 ops/min |
| Мех. ресурс | 1×10^7 ops at 300 ops/min |
| Стандарт безопасности | CUL, TÜV |
| Материал контакта | Серебряный сплав |
| Темп. диапазон | -40°C to +70°C |
| Coil power options | 0.53W or 0.72W |
| Сопр. контакта | 100 mΩ at 1A 6VDC |
| Макс. коммутируемая мощность | 1250VA / 150W |
| Номинальное напряжение катушки | 24 VDC |
| Вибростойкость | 10 to 55 Hz, 1.5 mm |
| Сопр. изоляции | 100 MΩ at 500VDC |
| Макс. коммутируемый ток | 5A |
| Макс. коммутируемое напряжение | 250VAC / 30VDC |
| Coil resistance options | 1100 Ω (0.53W) or 800 Ω (0.72W) at 20°C |
| Coil operate voltage max | 18.00 V |
| Coil release voltage min | 2.40 V |
| Coil applicate voltage max | 33.60 V |
| Удар функц. | 98 m/s² (10g) |
| Ударопрочность разрушающая | 980 m/s² (100g) |
| Эл. прочность катушка-контакты | 5000VAC for 1 min |
| Эл. прочность разомкнутых контактов | 1000VAC for 1 min |
| Напряжение катушки, В | 24 |
