Реле HJR4102E-L-12VDC-S-Z
В наличии
На своём складе
135 шт.
Норм. уп.: 1
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 10 | 22,93 |
| от 20 | 22,33 |
| от 40 | 21,72 |
| от 80 | 21,12 |
Описание

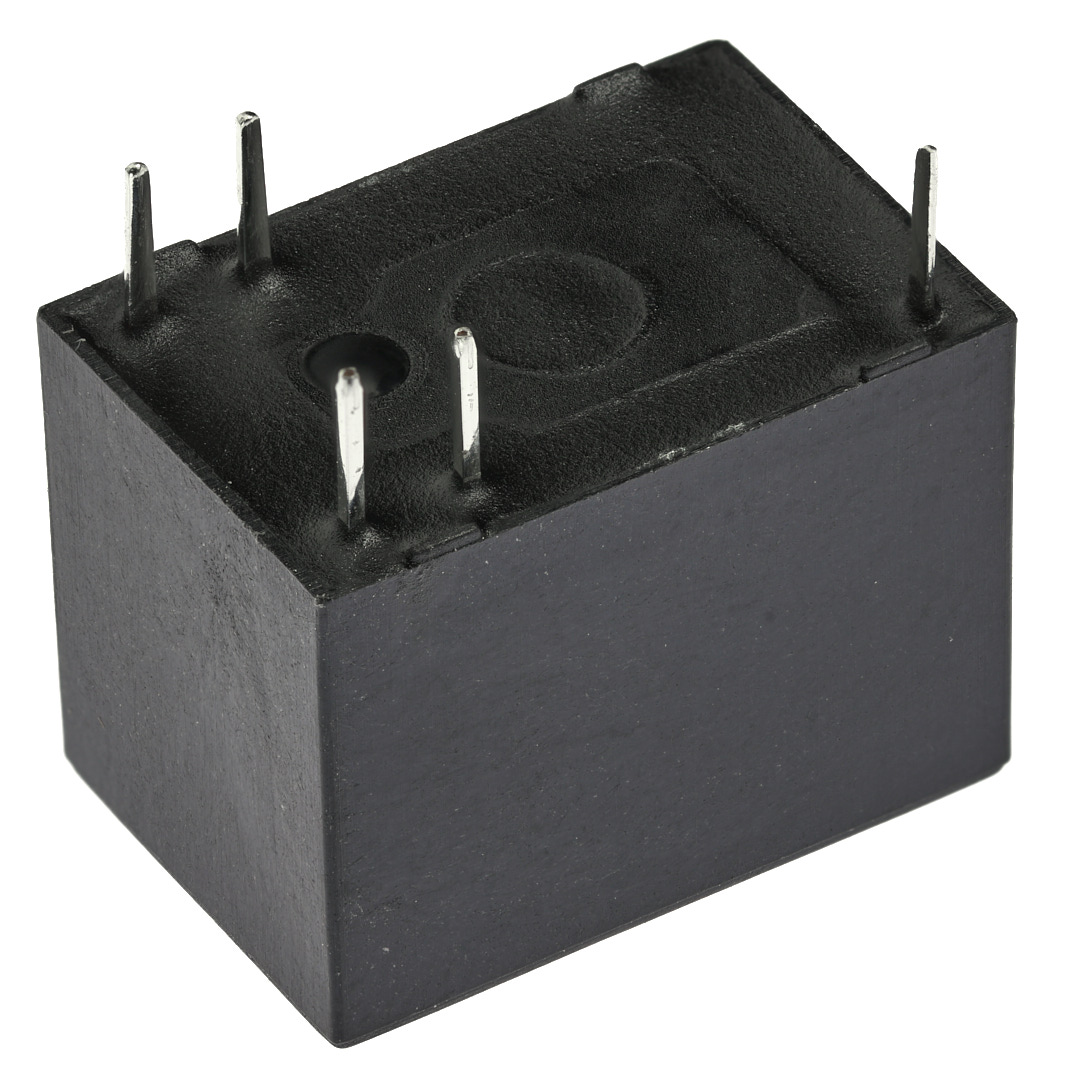

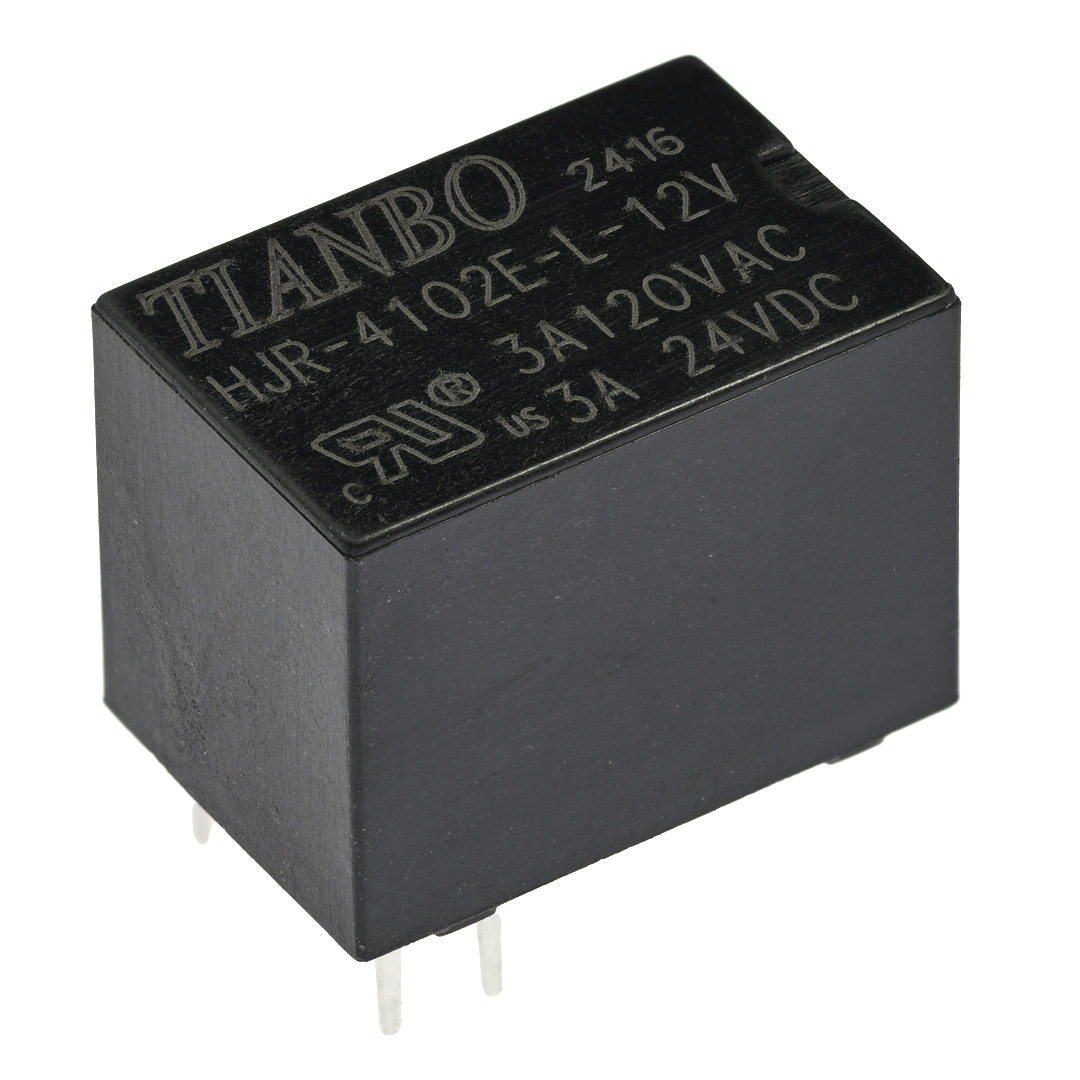

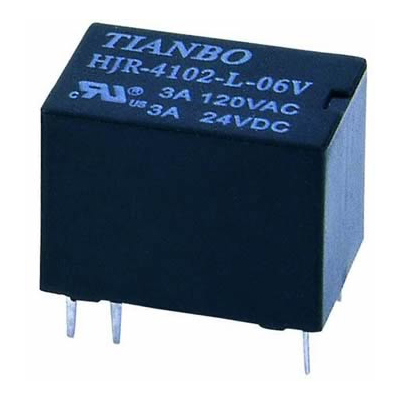

Электромагнитное реле Tianbo Relay серии HJR4102E на 12 В постоянного тока. Коммутирует нагрузку до 3 А при напряжении 120 В переменного или 24 В постоянного тока, имеет одну переключающую группу контактов (1C). Монтируется в отверстия на плату, работает в диапазоне температур от -30 до +85 °C. Применяется в телекоммуникационном оборудовании и промышленной автоматике.
Технические характеристики
| Тип | Реле электромагнитное |
| AC/DC | DC |
| Ширина | 10.8 |
| Высота | 11.8 |
| Изоляция | 1000 |
| Длина | 15.8 |
| Серия | HJR4102E |
| Отрасль | Telecom Relay |
| Магнитный | Моностабильная |
| Монтаж (доп.) | в отверстия на плату |
| Напр. катушки | 12 |
| Схема соед. | 1C |
| Мощн. упр. | 0.2 |
| Рабочая температура | -30...+85 |
| Coil power | 200/360/450mW |
| Rated load | 3A 120VAC, 3A 24VDC, 1A250VAC |
| Ток макс., А | 3 |
| Макс. напряжение | 24 |
| Contact form | 1Z |
| Minimum load | 1mA 5VDC |
| Operate time | 5ms |
| Outline size | 15.8 x 10.8 x 11.8 mm |
| Release time | 5ms |
| Макс. AC напр. | 120 |
| Electrical life | 100,000 |
| Mechanical life | 10,000,000 |
| Coil voltage range | 3-48VDC |
| Ambient temperature | -30 to +85°C |
| Max operating power | 360VA/90W |
| Max operating current | 5A |
| Max operating voltage | 240VAC/60VDC |
| Материал контактов | Silver Alloy |
| Dielectric strength between contacts | 500VAC |
| Сопротивление изоляции | 100 MΩ |
| Сопротивление контакта | 100 mΩ |
| Dielectric strength between coil and contacts | 1000VAC |
| Мощность, Вт | 0,2 |
| Напряжение катушки, В | 12 |
| Тип монтажа | Выводной |
| Ток контактов, А | 3 |
| Форма контакта | 1C |
