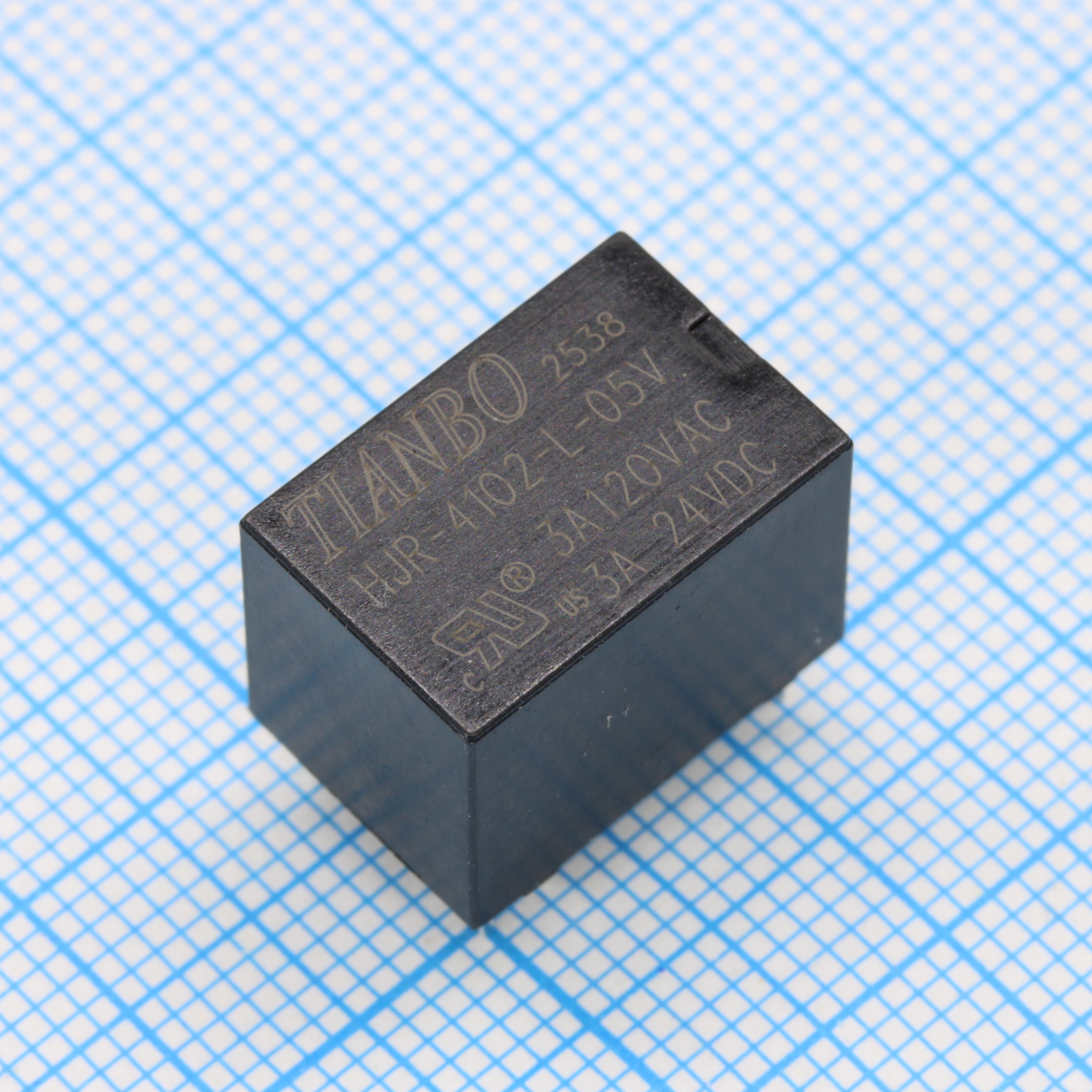

Реле электромагнитное HJR4102-L-5VDC-S-Z / 5В DC
У поставщика
ПроизводительTIANBO
КатегорияРеле электромагнитное
У поставщиков
8 313 шт.
Норм. уп.: 100
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт38,02 ₽
Сумма570,30 ₽
В наличии7 963 шт
от 15 штюрлицам и ИП
от 100 — 34,39 ₽ (−10%)
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии350 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 20 штюрлицам и ИП
продаётся от 20 штпри 20 — 48,28 ₽
15 шт · Склад 39 · 570,30 ₽
Описание
Реле электромагнитное HJR4102-L-5VDC-S-Z от TIANBO — компактный коммутационный компонент с катушкой на 5 В постоянного тока. Предназначено для коммутации электрических цепей в бытовой и промышленной автоматике. Отличается низким энергопотреблением и стабильной работой при управлении от микроконтроллеров.
Технические характеристики
| Герметичность | Да |
| Вес | Approx 3.5g |
| Корпус | DIP standard terminals |
| Влажность | 40-85% |
| Тип монтажа | Выводной |
| Компонент | HJR4102-L-5VDC-S-Z |
| Мощность катушки | 200/360/450mW |
| Номинальная нагрузка | 3A 120VAC, 3A 24VDC, 1A250VAC |
| Мощность катушки | 0.2W |
| Описание | Electromagnetic relay, DIP standard terminals, sealed, Form C |
| Форма контактов | 1Z |
| Мин. нагрузка | 1mA 5VDC |
| Время срабатывания | 5ms |
| Габаритные размеры | 15.8 x 10.8 x 11.8 mm |
| Время отпускания | 5ms |
| Напряжение катушки | 5VDC |
| Форма контакта | 1Z (форма C) |
| Минимальная нагрузка | 1mA 5VDC |
| Время срабатывания | 5ms |
| Время отпускания | 5ms |
| Соотв. ELV | Да |
| Соотв. RoHS | Да |
| Электрическая износостойкость | 100,000 |
| Механический ресурс | 10,000,000 |
| Coil power code | L |
| Сопр. катушки | 125Ω ±10% |
| Номиналы контактов | 3A 120VAC/24VDC resistive, 1A 250VAC (TÜV) |
| Электрический ресурс | 100,000 operations at 30 operations/minute |
| Мех. ресурс | 10,000,000 operations at 300 operations/minute |
| Материал контакта | Серебряный сплав |
| Станд. безоп. | UL, cUL, TÜV, CQC |
| Темп. диапазон | -30°C to +85°C |
| Диапазон напряжения катушки | 3-48VDC |
| Ном. ток катушки | 40mA |
| Сопр. контакта | 100mΩ max at 6VDC 1A |
| Температура окружающей среды | -30 to +85°C |
| Макс. рабочая мощность | 360VA/90W |
| Макс. рабочее напряжение | 3.75VDC |
| Макс. коммутируемая мощность | 360VA/90W |
| Мин. напряжение отпускания | 0.5VDC |
| Вибростойкость | 10-55Hz, 1.5mm |
| Макс. рабочий ток | 5A |
| Макс. рабочее напряжение | 240VAC/60VDC |
| Сопр. изоляции | 100MΩ min at 500VDC |
| Макс. коммутируемый ток | 5A |
| Макс. коммутируемое напряжение | 240VAC/60VDC |
| Макс. рабочее напряжение | 130% of rated voltage at 70°C; 170% at 23°C |
| Удар без поврежд. | 50G |
| Удар при работе | 10G |
| Электрическая прочность контакты-катушка | 1000VAC for one minute |
| Эл. прочность разомкнутых контактов | 500VAC for one minute |
| Макс. частота переключения | 1,800 операций/ч |
| Макс. мех. частота | 18,000 операций/ч |
| Материал контактов | Серебряный сплав |
| Электрическая прочность между контактами | 500VAC |
| Сопротивление изоляции | 100 MΩ |
| Сопротивление контакта | 100 mΩ |
| Электрическая прочность катушка-контакты | 1000VAC |
| Количество контактов | 1 |
