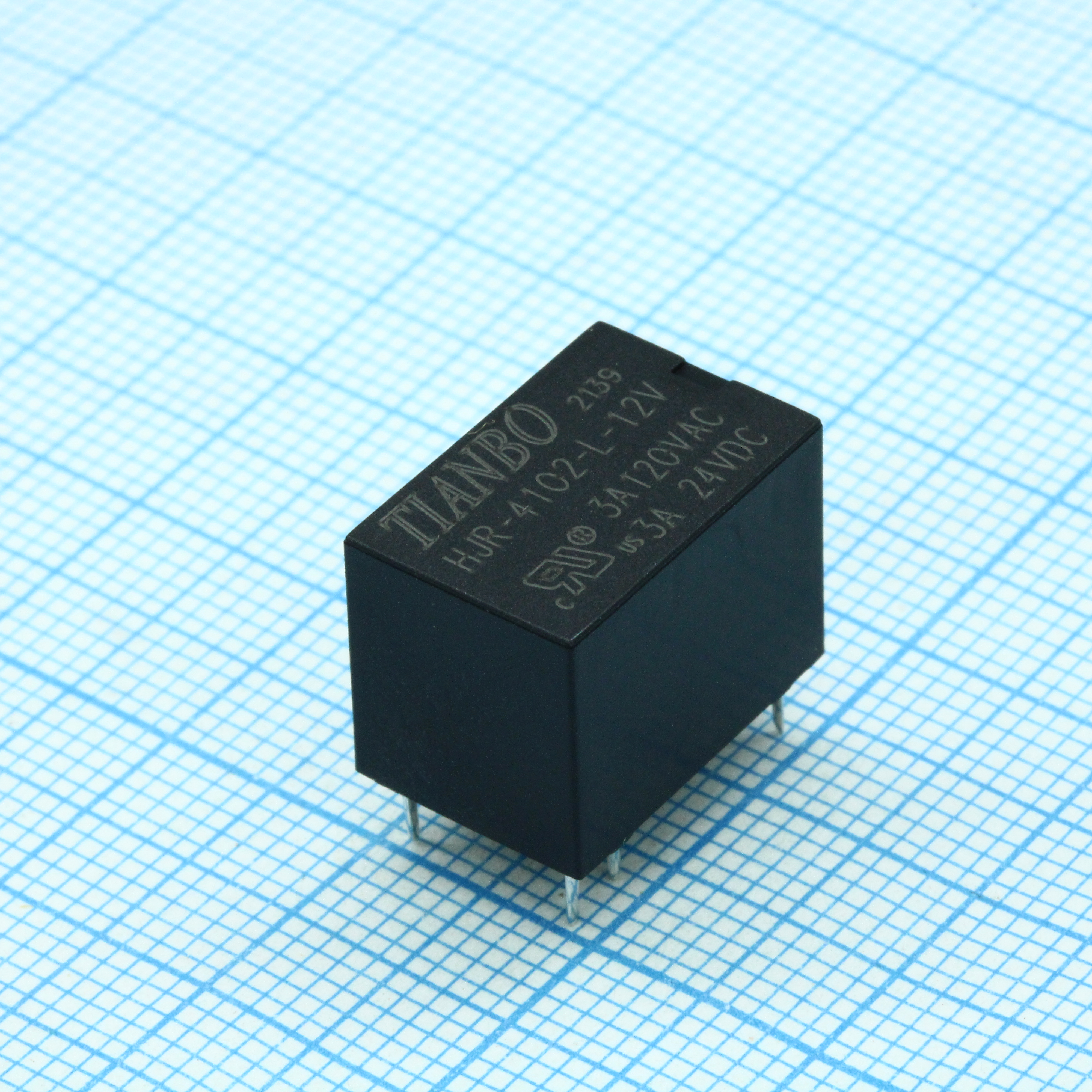

Реле электромагнитное HJR4102-L-12VDC-S-Z
У поставщика
ПроизводительTIANBO
КатегорияРеле электромагнитное
У поставщиков
11 282 шт.
Норм. уп.: 100
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт44,15 ₽
дешевле всех
Сумма662,25 ₽
В наличии9 575 шт
от 15 штюрлицам и ИП
от 85 — 40,16 ₽ (−9%)
Склад 13срок до недели
Цена за шт57,03 ₽
Сумма855,45 ₽
+ доплата 490,00 ₽
В наличии1 707 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 15 штюрлицам и ИП
от 34 — 52,59 ₽ (−8%)
15 шт · Склад 39 · 662,25 ₽
Описание
Реле электромагнитное HJR4102-L-12VDC-S-Z от TIANBO — компактное коммутационное устройство с катушкой на 12 В постоянного тока. Предназначено для коммутации электрических цепей в бытовой и промышленной автоматике, системах управления и сигнализации. Отличается высокой надежностью и стабильностью срабатывания, подходит для монтажа на печатную плату.
Технические характеристики
| Модель | HJR4102-L-12VDC-S-Z |
| Герметичность | Да |
| Серия | HJR4102 |
| Вес | Approx 3.5g |
| Влажность | 40-85% |
| Тип монтажа | Выводной |
| Мощность катушки | 200/360/450mW |
| Номинальная нагрузка | 3A 120VAC, 3A 24VDC, 1A250VAC |
| Мощность катушки | 0.2W |
| Тип реле | Electromagnetic Relay |
| Описание | 通信继电器 / Signal Relay |
| Форма контактов | 1Z |
| Мин. нагрузка | 1mA 5VDC |
| Время срабатывания | 5ms |
| Габаритные размеры | 15.8 x 10.8 x 11.8 mm |
| Время отпускания | 5ms |
| Форма контакта | 1Z (форма C) |
| Минимальная нагрузка | 1mA 5VDC |
| Время срабатывания | 5ms |
| Время отпускания | 5ms |
| Соотв. ELV | Да |
| Номин. контакта | 3A 120VAC / 24VDC, 1A 250VAC (TÜV) |
| Соотв. RoHS | Да |
| Прочность к импульсам | 1500V FCC68 |
| Электрическая износостойкость | 100,000 |
| Механический ресурс | 10,000,000 |
| Сопр. катушки | 720Ω ±10% |
| Электрический ресурс | 100,000 operations at 30 operations/minute |
| Мех. ресурс | 10,000,000 operations at 300 operations/minute |
| Стандарт безопасности | UL, cUL, TÜV, CQC |
| Материал контакта | Серебряный сплав |
| Contact rating ul | 3A 120VAC, 3A 24VDC, 1A 250VAC |
| Диапазон напряжения катушки | 3-48VDC |
| Ном. ток катушки | 16.7mA |
| Contact rating cqc | 3A 120VAC |
| Сопр. контакта | 100mΩ Max at 6VDC 1A |
| Температура окружающей среды | -30 to +85°C |
| Макс. рабочая мощность | 360VA/90W |
| Макс. коммутируемая мощность | 360VA / 90W |
| Номинальное напряжение катушки | 12VDC |
| Вибростойкость | 10-55Hz, 1.5mm |
| Макс. рабочий ток | 5A |
| Макс. рабочее напряжение | 240VAC/60VDC |
| Сопр. изоляции | 100MΩ Min at 500VDC |
| Макс. коммутируемый ток | 5A |
| Макс. коммутируемое напряжение | 240VAC / 60VDC |
| Раб. температура | -30°C to +85°C |
| Удар без поврежд. | 50G |
| Макс. напряжение срабатывания катушки | 9VDC |
| Мин. напряжение отпускания катушки | 1.2VDC |
| Удар при работе | 10G |
| Макс. напряжение катушки | 130% of rated at 70°C, 170% of rated at 23°C |
| Электрическая прочность контакты-катушка | 1000 В перем. тока в течение 1 мин |
| Эл. прочность разомкнутых контактов | 500 В AC в течение 1 минуты |
| Макс. частота переключения | 1,800 операций/ч |
| Макс. мех. частота | 18,000 операций/ч |
| Материал контактов | Серебряный сплав |
| Электрическая прочность между контактами | 500VAC |
| Сопротивление изоляции | 100 MΩ |
| Сопротивление контакта | 100 mΩ |
| Электрическая прочность катушка-контакты | 1000VAC |
| Напряжение катушки, В | 12 |
| Тип | электромагнитное |
