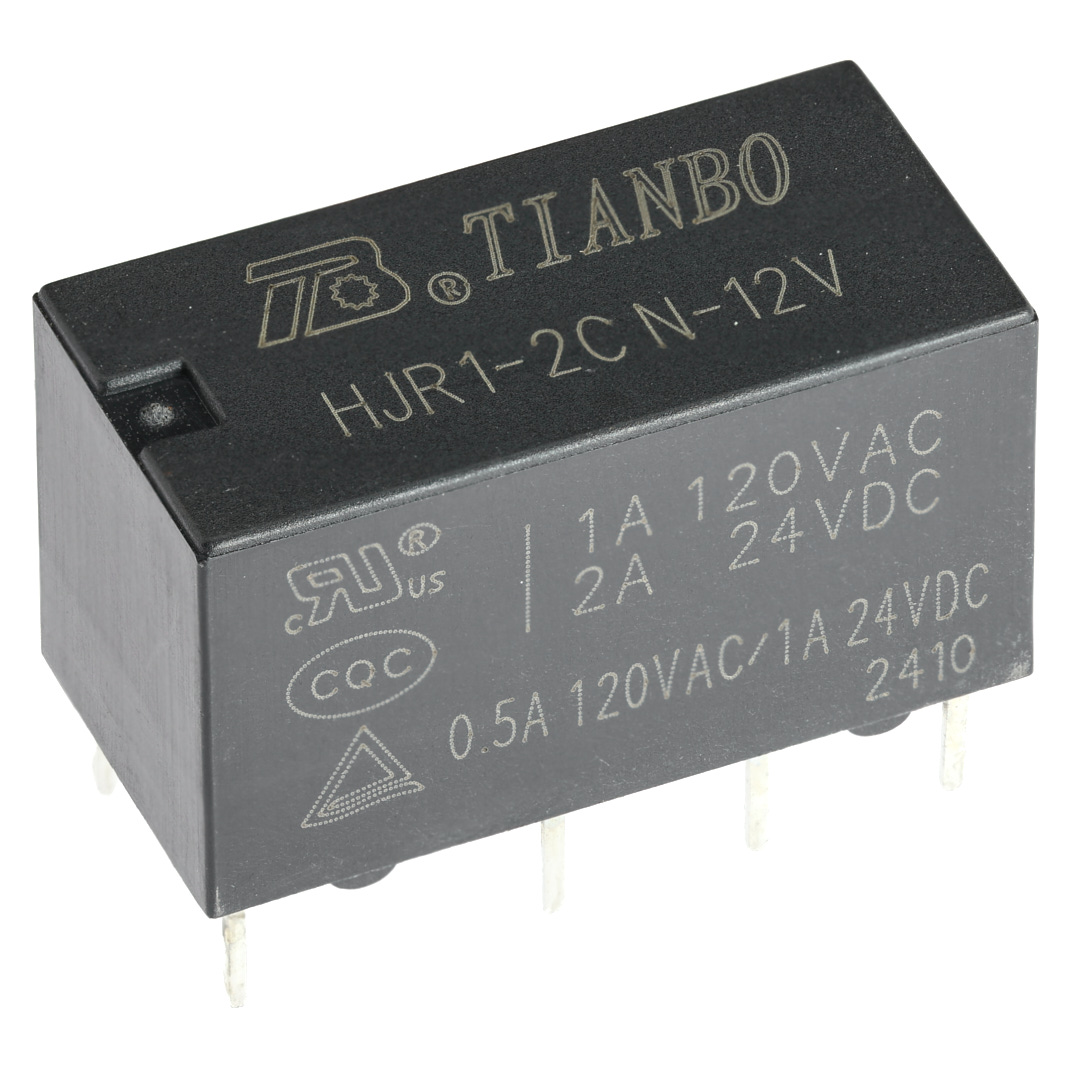

Реле HJR1-2C-N-12VDC
В наличии
На своём складе
258 шт.
Норм. уп.: 20
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 10 | 33,64 |
| от 20 | 32,70 |
| от 40 | 31,76 |
| от 80 | 31,05 |
Описание
Реле электромагнитное Tianbo Relay серии HJR1 на 12 В постоянного тока. Коммутирует до 1 А при напряжении до 120 В переменного или 24 В постоянного тока, имеет две переключающие группы контактов (2C) и мощность управления 0,45 Вт. Корпус для монтажа в отверстия на плате, рабочая температура от -30 до +85 °C. Применяется в телекоммуникационном оборудовании и промышленной автоматике.
Технические характеристики
| Тип | Реле электромагнитное |
| AC/DC | DC |
| Ширина | 10 |
| Высота | 11.8 |
| Изоляция | 1000 |
| Длина | 20.5 |
| Серия | HJR1 |
| Отрасль | Telecom Relay |
| Магнитный | Моностабильная |
| Монтаж (доп.) | в отверстия на плату |
| Напр. катушки | 12 |
| Схема соед. | 2C |
| Мощн. упр. | 0.45 |
| Рабочая температура | -30…+85 °C |
| Ток макс., А | 1 |
| Макс. напряжение | 24 |
| Макс. AC напр. | 120 |
| Время отпускания, мс | 4 |
| Время срабатывания, мс | 8 |
| Герметизация | герметичное |
| Конфигурация контактов | 2Z |
| Макс. коммутируемая мощность DC, Вт | 60 |
| Макс. коммутируемая мощность, В·А | 120 |
| Материал контакта | Silver Alloy |
| Мех. ресурс | 10000000 |
| Мощность катушки, Вт | 0,45 |
| Мощность, Вт | 0,45 |
| Напряжение катушки, В | 12 |
| Напряжение контактов AC, В | 120 |
| Напряжение контактов DC, В | 24 |
| Напряжение отпускания, В | 1,2 |
| Напряжение срабатывания, В | 9 |
| Размеры мм | 10×20.5×11.5 |
| Сопротивление изоляции, МОм | 100 |
| Сопротивление катушки, Ом | 320 |
| Сопротивление контакта, мОм | 100 |
| Тип катушки | DC |
| Тип монтажа | Выводной |
| Ток катушки, мА | 37,5 |
| Ток контактов, А | 2 |
| Форма контакта | 2C |
| Электрический ресурс | 100000 |
| Электропрочность катушка–контакты, В | 1000 |
| Электропрочность между контактами, В | 500 |
