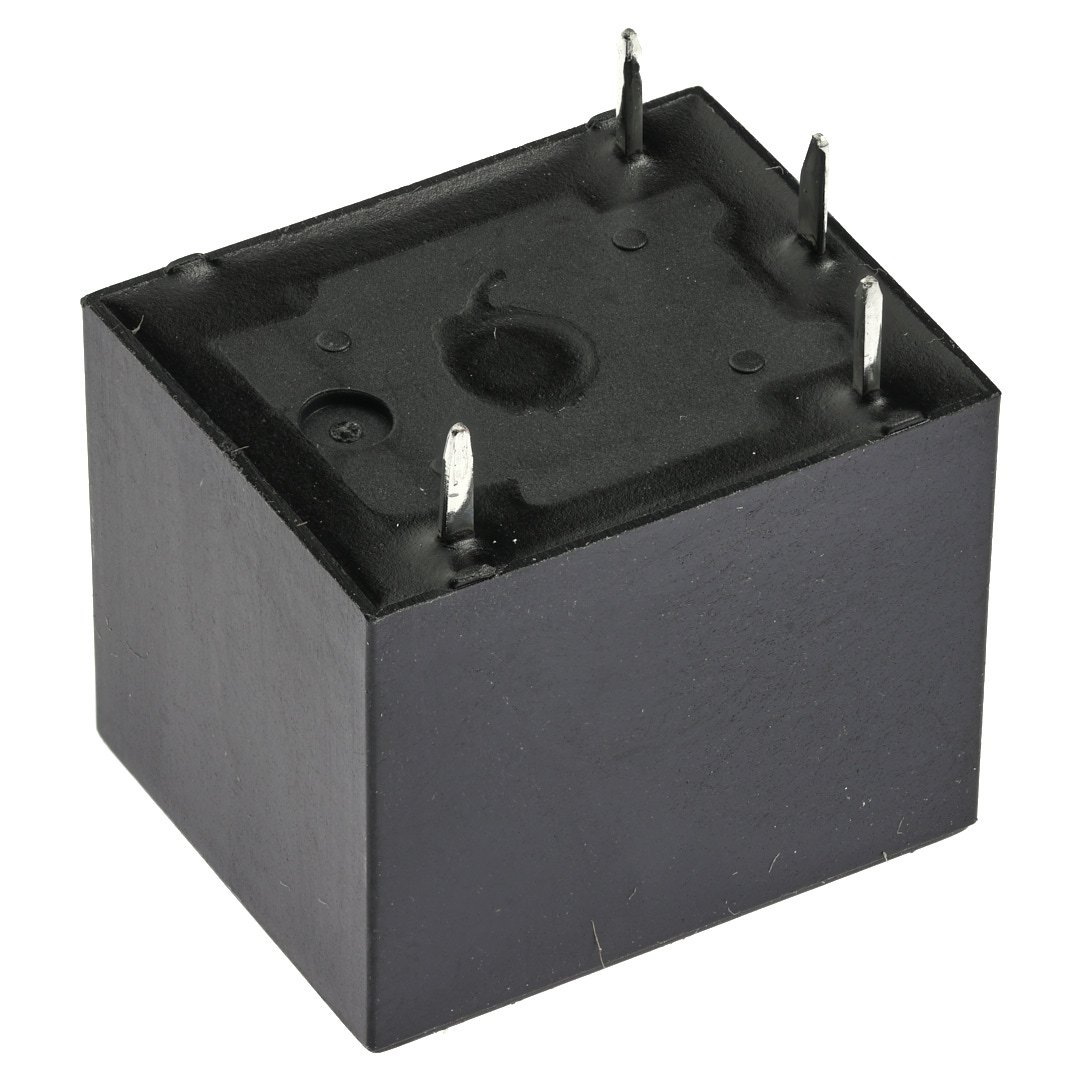

Реле HJR-3FF-6VDC-S-H
Нет в наличии
Цены
Представлены цены на предыдущую партию — уточняйте при заказе
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 10 | 27,43 |
| от 20 | 26,66 |
| от 40 | 25,89 |
| от 80 | 25,32 |
Описание
Реле электромагнитное Tianbo Relay серии HJR-3FF на 6 В постоянного тока. Коммутирует нагрузку до 15 А при напряжении до 2770 ВА / 240 Вт, выполнено в корпусе 19 x 15.4 x 15.5 мм для монтажа в отверстия на плату. Подходит для промышленной автоматики и силовых цепей.
Технические характеристики
| Тип | Реле электромагнитное |
| AC/DC | DC |
| Мощность, Вт | 0,36 |
| Ширина | 15,4 |
| Высота | 15,5 |
| Изоляция | 1500 |
| Длина | 19 |
| Серия | HJR-3FF |
| Ток, А | 15A |
| Корпус | 19 x 15.4 x 15.5 |
| Напряжение, В | 3,5,6,9,12,18,24,48 В(пост.) |
| Отрасль | силовое реле |
| Магнитный | Моностабильная |
| Монтаж (доп.) | в отверстия на плату |
| Напр. катушки | 6 |
| Схема соед. | 1A |
| Макс. мощность | 2770 ВА / 240 Вт |
| Мощн. упр. | 0.36 |
| Рабочая температура | -40…+85 °C |
| Ток макс., А | 10 |
| Макс. напряжение | 30 |
| Макс. напряжение | 250В(перем.)/30В(пост.) |
| Макс. AC напр. | 240 |
| Время отпускания, мс | 5 |
| Время срабатывания, мс | 10 |
| Герметизация | герметичное |
| Конфигурация контактов | 1A |
| Макс. коммутируемая мощность DC, Вт | 240 |
| Макс. коммутируемая мощность, В·А | 2770 |
| Материал контакта | сплав серебра |
| Мех. ресурс | 10000000 |
| Мощность катушки, Вт | 0,36 |
| Напряжение катушки, В | 6 |
| Напряжение контактов AC, В | 240 |
| Напряжение контактов DC, В | 30 |
| Напряжение отпускания, В | 0,3 |
| Напряжение срабатывания, В | 4,5 |
| Размеры мм | 19×15.4×15.5 |
| Сопротивление изоляции, МОм | 100 |
| Сопротивление катушки, Ом | 100 |
| Сопротивление контакта, мОм | 100 |
| Тип катушки | DC |
| Тип монтажа | Выводной |
| Ток катушки, мА | 60 |
| Ток контактов, А | 10 |
| Форма контакта | 1A |
| Электрический ресурс | 100000 |
| Электропрочность катушка–контакты, В | 1500 |
