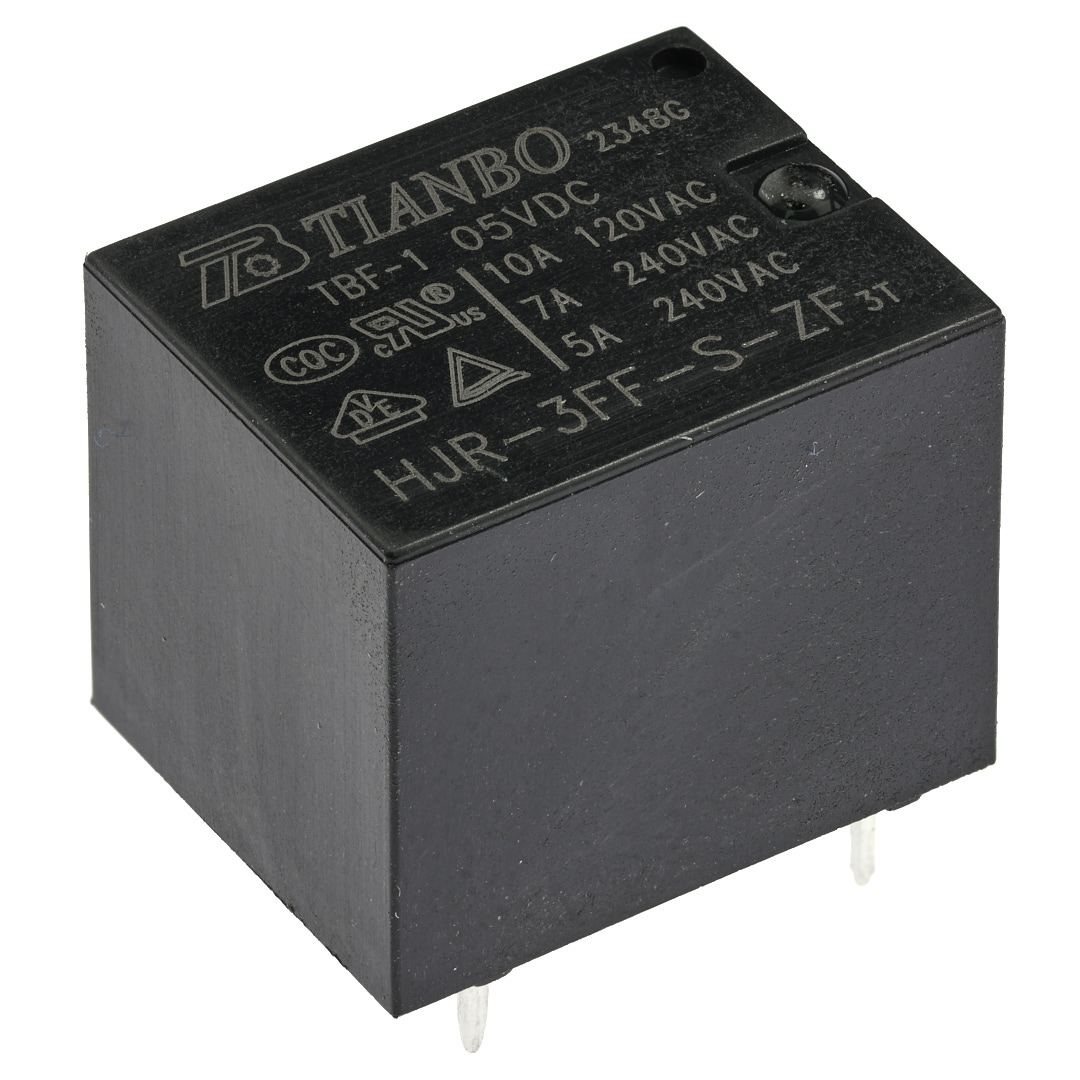

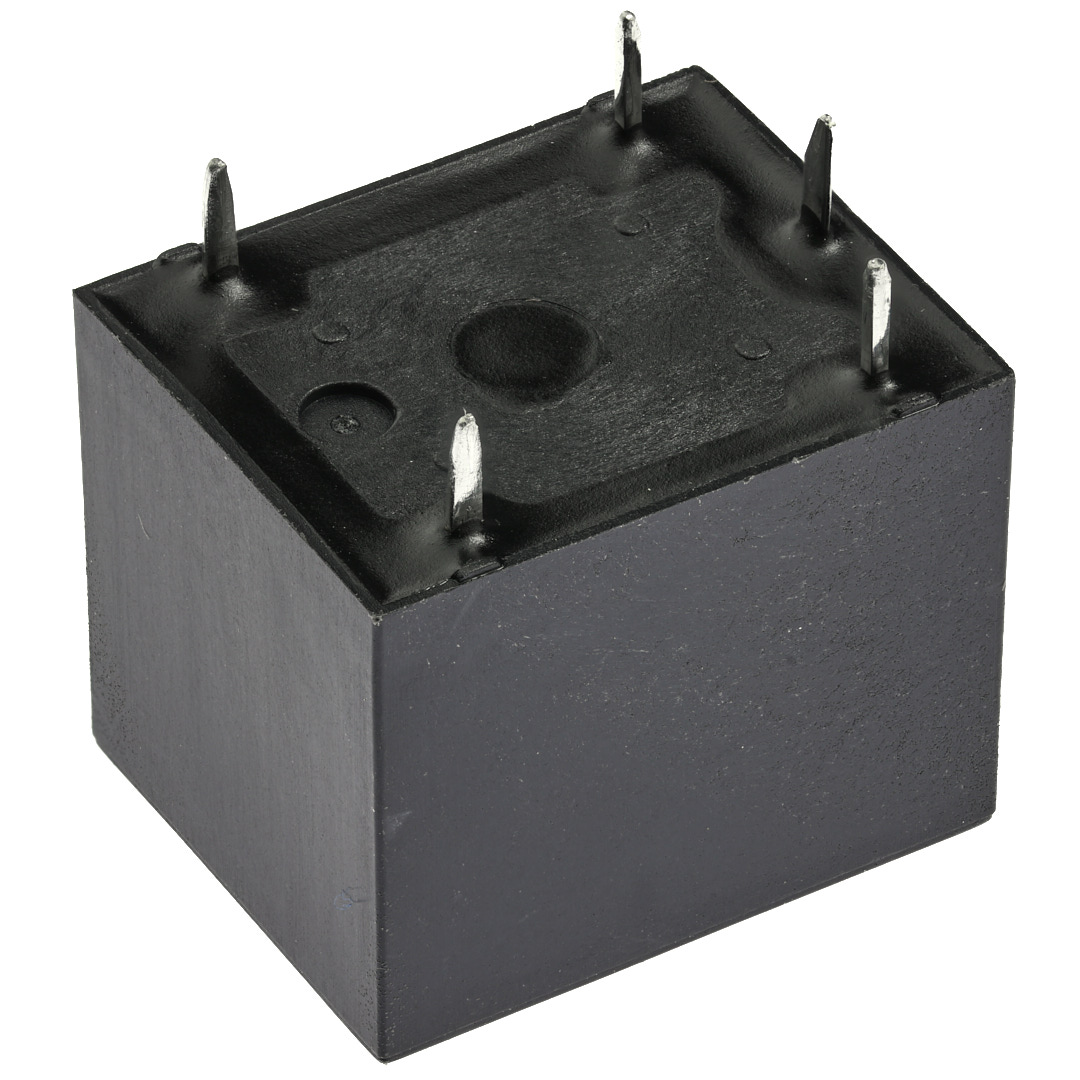

Реле HJR-3FF-5VDC-S-ZF
В наличии
На своём складе
4 шт.
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Москванаш складотгрузка сразу
Цена за шт27,84 ₽
Сумма111,36 ₽
В наличии4 шт
от 4 шт
4 шт · Москва · 111,36 ₽
Описание
Электромагнитное реле HJR-3FF-5VDC-S-ZF от Tianbo Relay для монтажа на печатную плату. Коммутирует нагрузку до 15 А при напряжении до 250 В переменного или 30 В постоянного тока, потребляемая мощность катушки — 0,36 Вт. Контактная группа 1Z (на замыкание), герметичное исполнение корпуса. Подходит для бытовой техники, блоков питания и промышленной автоматики.
Технические характеристики
| Мощность, Вт | 0,36 |
| Вес | Прибл. 10г |
| Ток, А | 15A |
| Корпус | 19 x 15.4 x 15.5 |
| Напряжение, В | 3,5,6,9,12,18,24,48 В(пост.) |
| Влажность | 40-85% |
| Макс. мощность | 2770 ВА / 240 Вт |
| Мощность катушки | 0.36W |
| Макс. напряжение | 250В(перем.)/30В(пост.) |
| Форма контакта | 1Z |
| Минимальная нагрузка | 100mA 5VDC |
| Время срабатывания | 10ms |
| Время отпускания | 5ms |
| Тип герметизации | герметичный |
| Соотв. ELV | Да |
| Тип компонента | Реле для печатной платы |
| Соотв. RoHS | Да |
| Сопр. катушки | 69Ω±10% |
| Модель компонента | HJR-3FF-5VDC-S-ZF |
| Электрический ресурс | 100000 |
| Мех. ресурс | 10000000 |
| Материал контакта | сплав серебра |
| Станд. безоп. | UL, cUL, TÜV, CQC, VDE |
| Тип контактной нагрузки | Resistive (COS φ=1) |
| Номинал контакта 1Z | 7A 240VAC, 10A 120VAC |
| Темп. диапазон | -40°C to +85°C |
| Ном. ток катушки | 71.4mA |
| Сопр. контакта | 100mΩ max at 6VDC 1A |
| Макс. рабочее напряжение | 3.75VDC |
| Макс. коммутируемая мощность | 2770VA/240W |
| Мин. напряжение отпускания | 0.25VDC |
| Номинальное напряжение катушки | 5VDC |
| Вибростойкость | 10-55Hz 1.5mm |
| Сопр. изоляции | 100MΩ min at 500VDC |
| Макс. коммутируемый ток | 15A |
| Макс. коммутируемое напряжение | 250VAC/30VDC |
| Удар без поврежд. | 100G |
| Эл. прочность катушки | 1500 В AC 50/60Гц в течение одной минуты |
| Макс. рабочее напряжение, 23 °C | 170% of rated voltage |
| Макс. рабочее напряжение, 70 °C | 130% of rated voltage |
| Удар при работе | 10G |
| Прочность изоляции контактов | 750В перем. тока 50/60Гц в течение одной минуты |
| Макс. частота переключения | 1,800 операций/ч |
| Макс. мех. частота | 18,000 операций/ч |
| Герметизация | герметичное |
| Конфигурация контактов | 1C |
| Макс. коммутируемая мощность DC, Вт | 240 |
| Напряжение катушки, В | 5 |
| Напряжение контактов AC, В | 240 |
| Напряжение отпускания, В | 0,25 |
| Напряжение срабатывания, В | 3,75 |
| Размеры мм | 19×15.4×15.5 |
| Сопротивление изоляции, МОм | 100 |
| Сопротивление катушки, Ом | 69 |
| Сопротивление контакта, мОм | 100 |
| Тип катушки | DC |
| Тип монтажа | Выводной |
| Ток катушки, мА | 71,4 |
| Ток контактов, А | 7 |
| Электропрочность катушка–контакты, В | 1500 |
| AC/DC | DC |
| Рабочая температура | -40…+105 °C |
