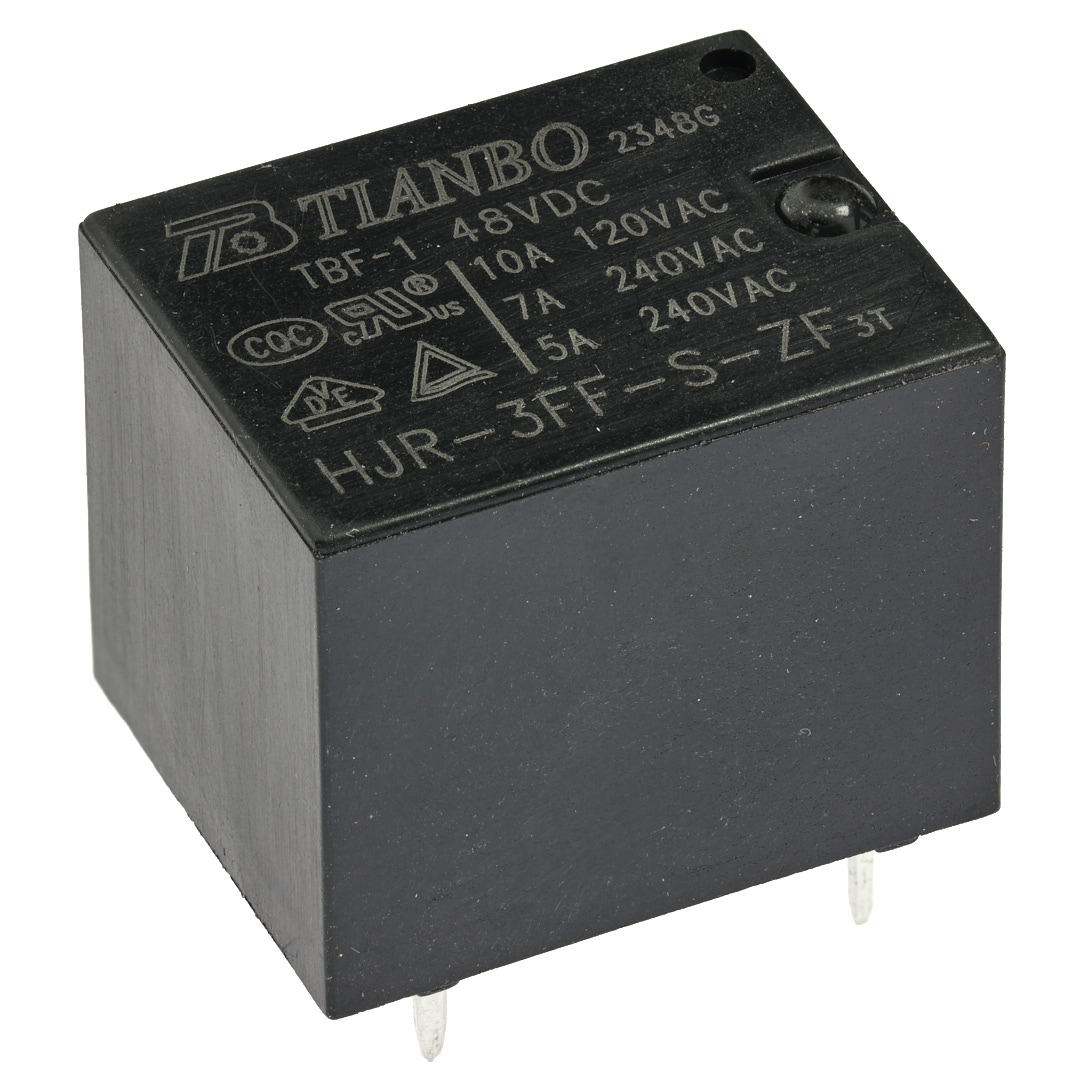

Реле HJR-3FF-48VDC-S-ZF
В наличии
На своём складе
4 шт.
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Москванаш складотгрузка сразу
Цена за шт41,11 ₽
Сумма164,44 ₽
В наличии4 шт
от 4 шт
4 шт · Москва · 164,44 ₽
Описание

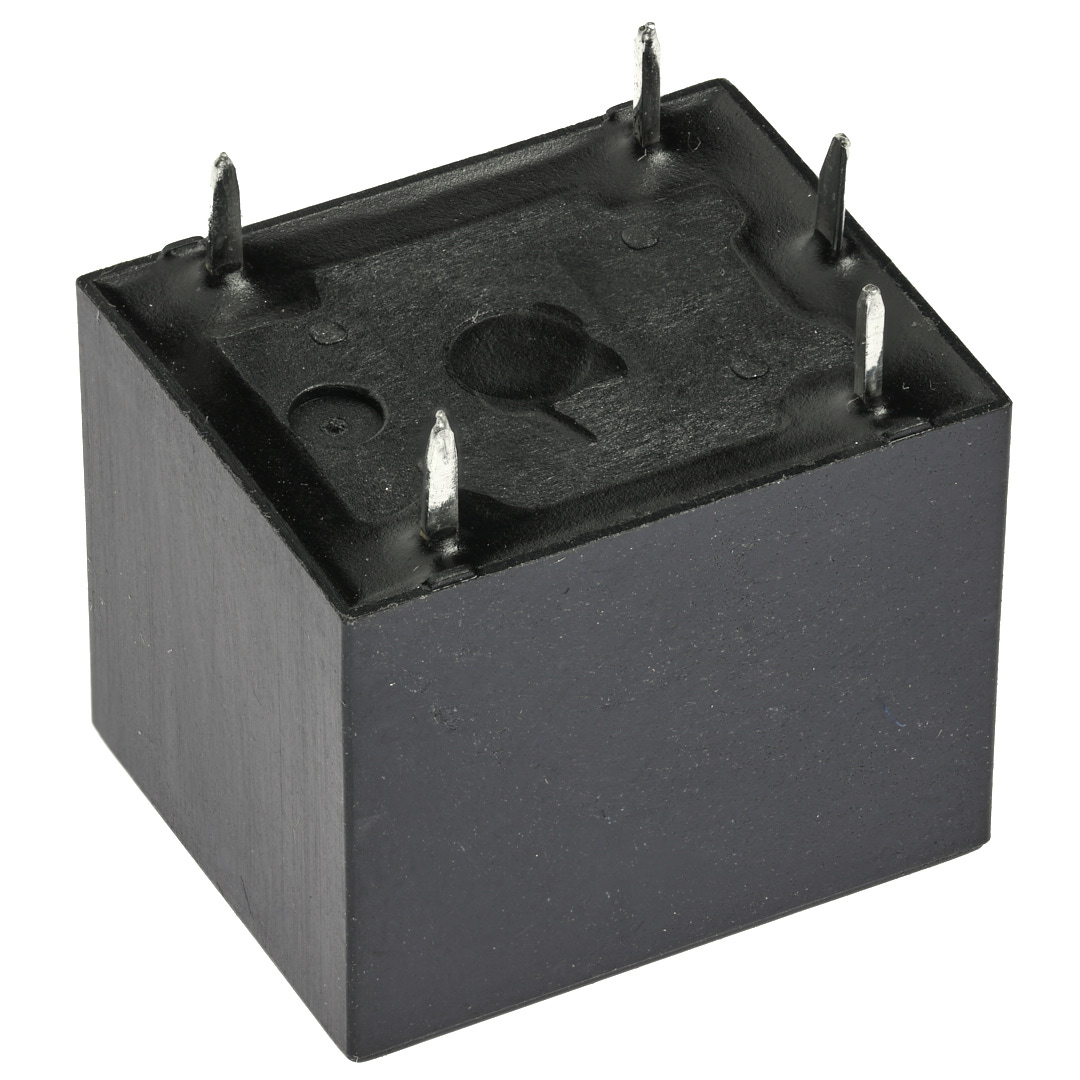

Электромагнитное реле HJR-3FF от Tianbo Relay в герметичном исполнении для коммутации цепей до 15 А. Коммутируемое напряжение до 250 В переменного или 30 В постоянного тока, мощность нагрузки до 2770 ВА. Катушка на 48 В постоянного тока с потреблением 0,36 Вт, время срабатывания — 10 мс. Подходит для промышленной автоматики, систем управления и бытовой техники.
Технические характеристики
| Мощность, Вт | 0,36 |
| Вес | Прибл. 10г |
| Ток, А | 15A |
| Корпус | 19 x 15.4 x 15.5 |
| Напряжение, В | 3,5,6,9,12,18,24,48 В(пост.) |
| Влажность | 40-85% |
| Макс. температура | +85°C |
| Мин. температура | -40°C |
| Макс. мощность | 2770 ВА / 240 Вт |
| Мощность катушки | 0.36W |
| Тип герметизации | S |
| Макс. напряжение | 250В(перем.)/30В(пост.) |
| Форма контакта | 1Z |
| Минимальная нагрузка | 100mA 5VDC |
| Время срабатывания | 10ms |
| Время отпускания | 5ms |
| Сопр. катушки | 6400Ω±10% |
| Модель компонента | HJR-3FF |
| Электрический ресурс | 100000 |
| Мех. ресурс | 10000000 |
| Материал контакта | сплав серебра |
| Ширина | 19mm |
| Монтаж корпуса | PCB THT |
| Станд. безоп. | UL, cUL, TÜV, CQC, VDE |
| Тип контактной группы | 1Z (форма C) |
| Высота | 15.5mm |
| Длина | 15.4mm |
| Ном. ток катушки | 7.5mA |
| Номиналы контактов 1Z | 7A 240VAC, 10A 120VAC |
| Сопр. контакта | 100mΩ Max at 6VDC 1A |
| Макс. рабочее напряжение | 36VDC |
| Макс. коммутируемая мощность | 2770VA/240W |
| Мин. напряжение отпускания | 2.4VDC |
| Номинальное напряжение катушки | 48VDC |
| Вибростойкость | 10-55Hz, 1.5mm |
| Сопр. изоляции | 100MΩ Min at 500VDC |
| Макс. коммутируемый ток | 15A |
| Макс. коммутируемое напряжение | 250VAC/30VDC |
| Удар без поврежд. | 100G |
| Эл. прочность катушки | 1500 В AC 50/60Гц в течение одной минуты |
| Макс. рабочее напряжение, 23 °C | 170% |
| Макс. рабочее напряжение, 70 °C | 130% |
| Удар при работе | 10G |
| Прочность изоляции контактов | 750В перем. тока 50/60Гц в течение одной минуты |
| Макс. частота переключения | 1800 операций/ч |
| Макс. мех. частота | 18000 операций/ч |
| Герметизация | герметичное |
| Конфигурация контактов | 1C |
| Макс. коммутируемая мощность DC, Вт | 240 |
| Напряжение катушки, В | 48 |
| Напряжение контактов AC, В | 240 |
| Напряжение отпускания, В | 2,4 |
| Напряжение срабатывания, В | 36 |
| Размеры мм | 19×15.4×15.5 |
| Сопротивление изоляции, МОм | 100 |
| Сопротивление катушки, Ом | 6400 |
| Сопротивление контакта, мОм | 100 |
| Тип катушки | DC |
| Тип монтажа | Выводной |
| Ток катушки, мА | 7,5 |
| Ток контактов, А | 7 |
| Электропрочность катушка–контакты, В | 1500 |
| AC/DC | DC |
| Рабочая температура | -40…+105 °C |
