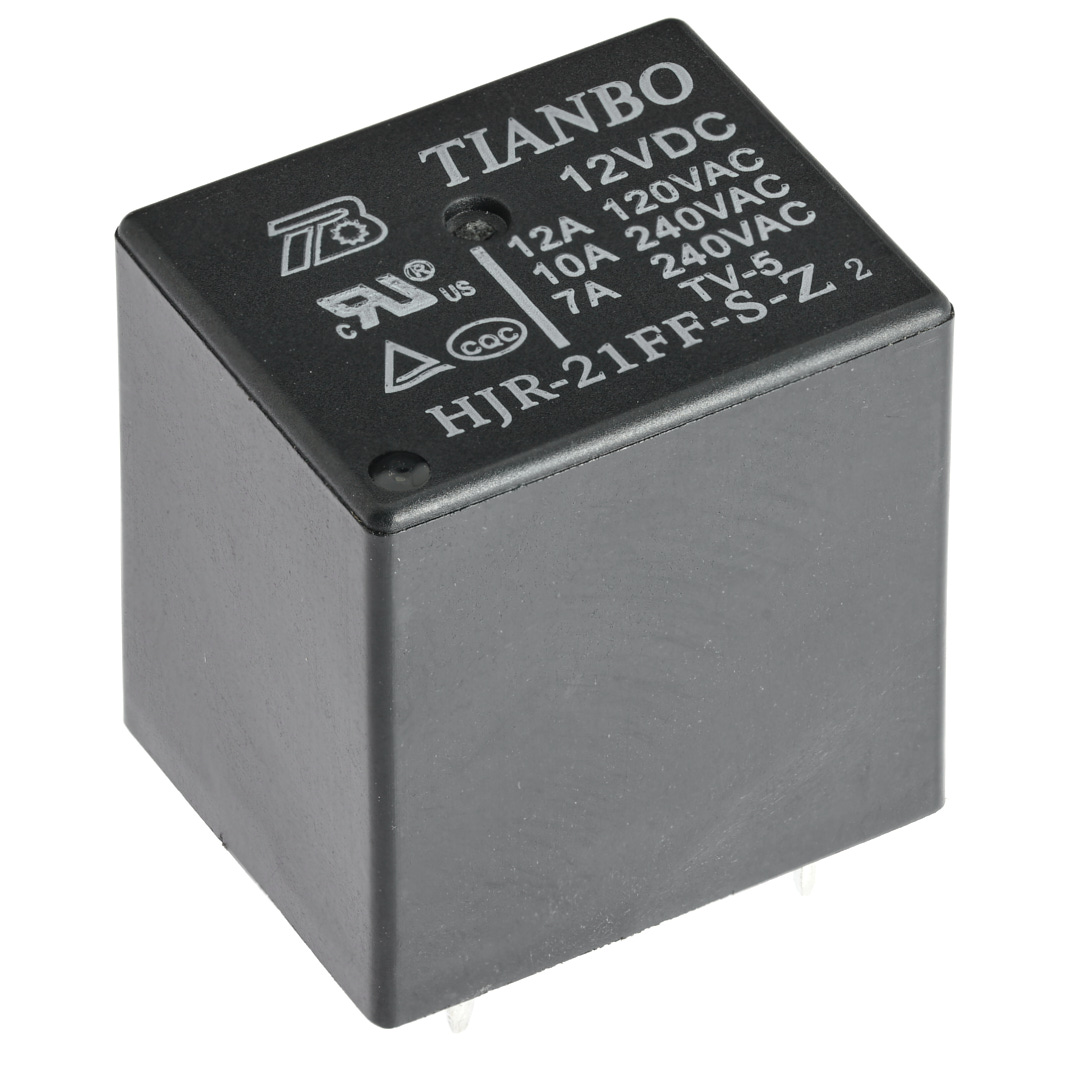

Реле HJR-21FF-12VDC-S-Z
В наличии
На своём складе
1 227 шт.
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Москванаш складотгрузка сразу
Цена за шт36,37 ₽
Сумма363,70 ₽
В наличии1 227 шт
от 10 шт
от 20 — 35,41 ₽ (−3%)
10 шт · Москва · 363,70 ₽
Описание

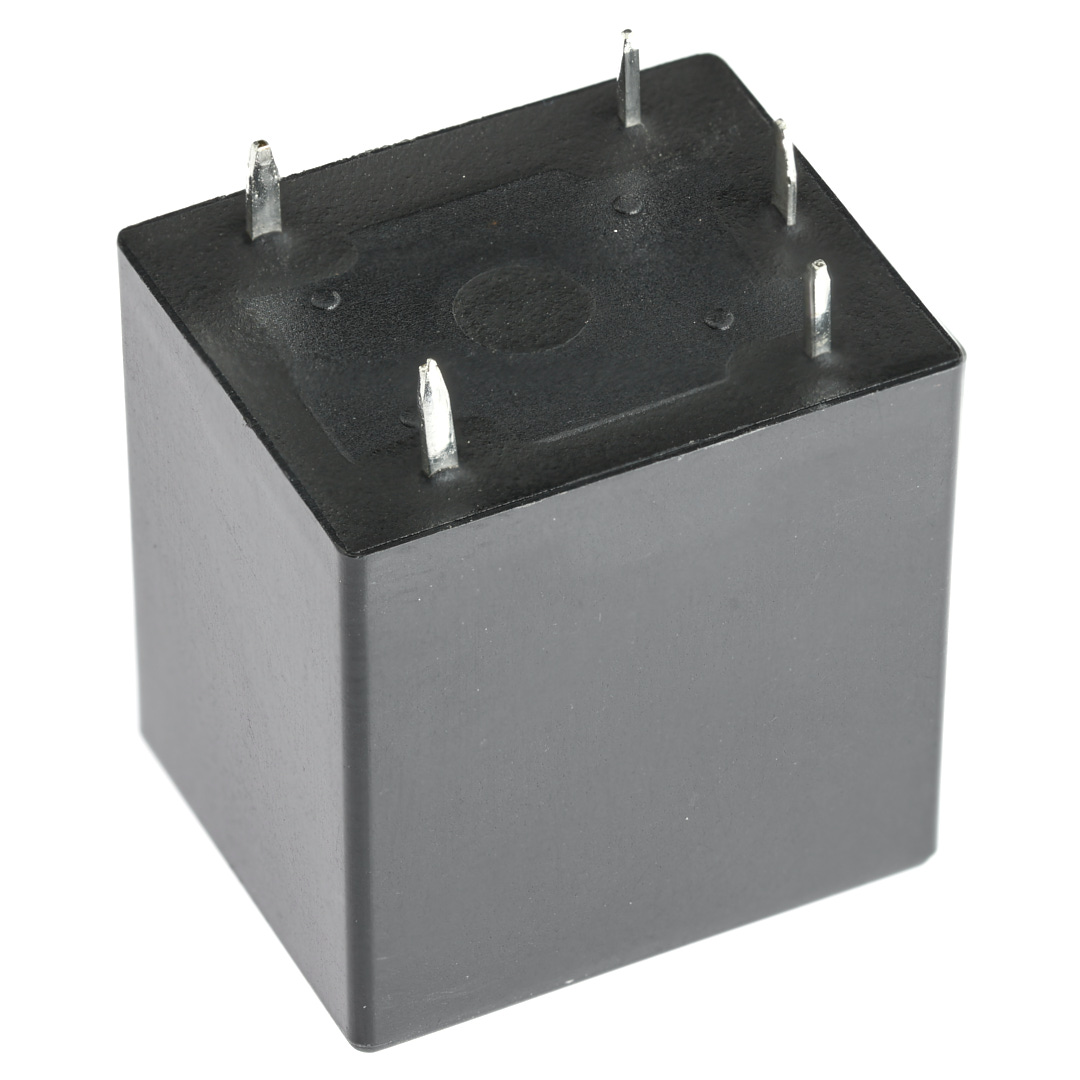

Реле электромагнитное Tianbo Relay серии HJR-21FF на 12 В постоянного тока. Коммутирует нагрузку до 15 А, мощность управления — 0,45 Вт, изоляция 1500 В. Корпус 20,3 x 16,6 x 20,2 мм, монтаж в отверстия на плату. Применяется в промышленной автоматике и блоках питания.
Технические характеристики
| Тип | Реле электромагнитное |
| AC/DC | DC |
| Мощность, Вт | 0,45 |
| Ширина | 16.8 |
| Высота | 20.3 |
| Изоляция | 1500 |
| Длина | 20.3 |
| Серия | HJR-21FF |
| Ток, А | 15A |
| Корпус | 20.3 x 16.6 x 20.2 |
| Напряжение, В | 3,5,6,9,12,18,24,48 В(пост.) |
| Отрасль | силовое реле |
| Магнитный | Моностабильная |
| Монтаж (доп.) | в отверстия на плату |
| Напр. катушки | 12 |
| Схема соед. | 1C |
| Макс. мощность | 2770 ВА / 240 Вт |
| Мощн. упр. | 0.36 |
| Рабочая температура | -40…+70 °C |
| Ток макс., А | 10 |
| Макс. напряжение | 24 |
| Макс. напряжение | 250В(перем.)/30В(пост.) |
| Макс. AC напр. | 240 |
| Конфигурация контактов | 1CO |
| Время отпускания, мс | 5 |
| Время срабатывания, мс | 10 |
| Герметизация | герметичное |
| Макс. коммутируемая мощность DC, Вт | 240 |
| Макс. коммутируемая мощность, В·А | 2770 |
| Макс. напряжение катушки, В | 15,6 |
| Материал контакта | сплав серебра |
| Мех. ресурс | 10000000 |
| Мощность катушки, Вт | 0,36 |
| Напряжение катушки, В | 12 |
| Напряжение контактов AC, В | 240 |
| Напряжение отпускания, В | 1,2 |
| Напряжение срабатывания, В | 9 |
| Сопротивление изоляции, МОм | 100 |
| Сопротивление катушки, Ом | 400 |
| Сопротивление контакта, мОм | 100 |
| Тип катушки | DC |
| Тип монтажа | Выводной |
| Ток контактов, А | 10 |
| Форма контакта | 1C |
| Электрический ресурс | 100000 |
| Электропрочность катушка–контакты, В | 1500 |
Аналоги
- TRU-12VDC-SB-CL-RTai-Shing Electronic Components
- SRU-12VDC-SL-CSongle
- HF152F/012-1ZSHongfa
