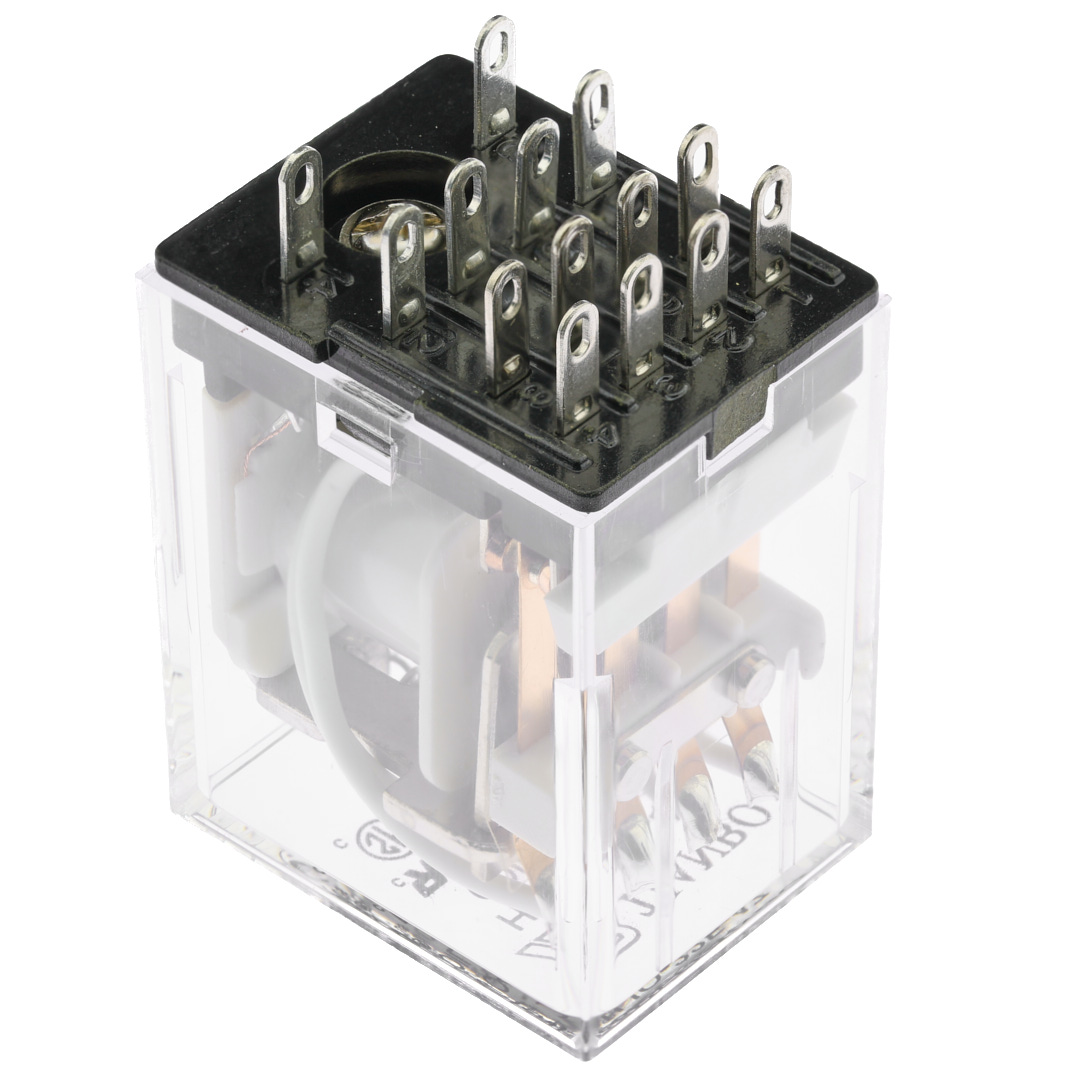

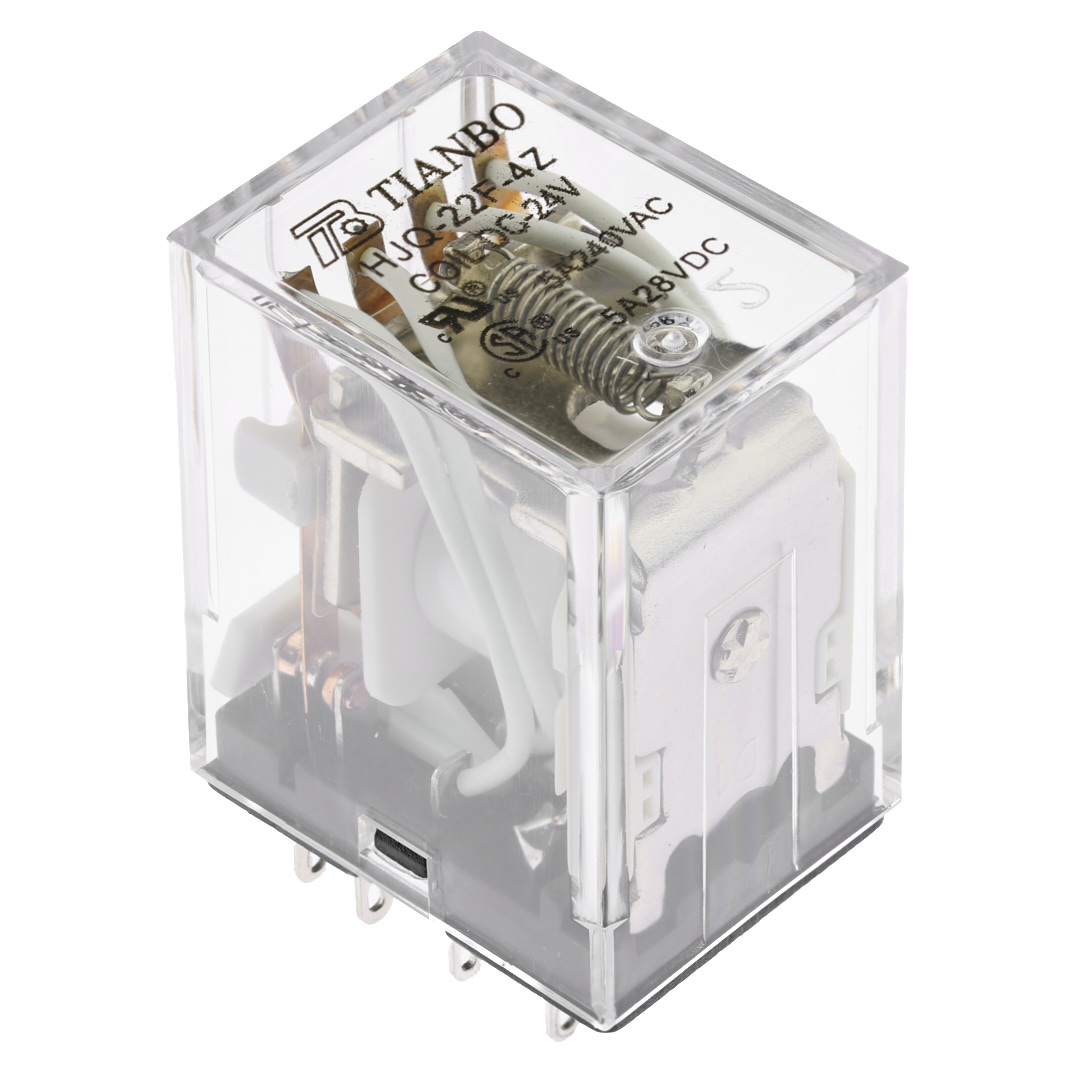

Реле HJQ-22F-24VDC-4Z
В наличии
На своём складе
7 445 шт.
Норм. уп.: 40
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 | 154,45 |
| от 6 | 149,97 |
| от 12 | 147,73 |
| от 25 | 145,49 |
Описание
Реле электромагнитное Tianbo Relay серии HJQ-22F на 24 В постоянного тока. Коммутирует до 5 А при мощности 1200 ВА / 140 Вт, имеет 4 переключающие группы контактов (4C) и изоляцию 1500 В. Корпус 28×21,5×35 мм предназначен для монтажа в отверстия на плату. Применяется в промышленной автоматике и системах управления.
Технические характеристики
| Тип | Реле электромагнитное |
| AC/DC | DC |
| Мощность, Вт | 0,9 |
| Ширина | 21.5 |
| Высота | 35 |
| Изоляция | 1500 |
| Длина | 28 |
| Серия | HJQ-22F (4C) |
| Ток, А | 5A |
| Корпус | 28 (44) х 21.5 х 35 |
| Напряжение, В | 5,6,12,24,48,110,120 В(пост.); 6,12,24,48,110,120,220/240 В(перем.) |
| Отрасль | силовое реле |
| Магнитный | Моностабильная |
| Монтаж (доп.) | в отверстия на плату |
| Мощность DC | 140 Вт |
| Напр. катушки | 24 |
| Схема соед. | 4C |
| Макс. мощность | 1200 ВА / 140 Вт |
| Мощн. упр. | 0.9 |
| Рабочая температура | -40…+70 °C |
| Мощность катушки | 0,9 Вт |
| Напряжение AC | 240 В |
| Напряжение DC | 28 В |
| Ток макс., А | 5 |
| Макс. напряжение | 28 |
| Макс. напряжение | 240В(перем.)/28В(пост.) |
| Макс. AC напр. | 240 |
| Конфигурация контактов | 4CO |
| Время отпускания, мс | 25 |
| Время срабатывания, мс | 25 |
| Макс. коммутируемая мощность DC, Вт | 140 |
| Макс. коммутируемая мощность, В·А | 1200 |
| Материал контакта | Silver Alloy |
| Мех. ресурс | 10000000 |
| Напряжение катушки, В | 24 |
| Напряжение контактов AC, В | 240 |
| Напряжение контактов DC, В | 28 |
| Напряжение отпускания, В | 2,4 |
| Напряжение срабатывания, В | 18 |
| Размеры мм | 28×21.5×35 |
| Сопротивление изоляции, МОм | 100 |
| Сопротивление катушки, Ом | 640 |
| Сопротивление контакта, мОм | 100 |
| Тип катушки | DC |
| Тип монтажа | Выводной |
| Ток катушки, мА | 37,5 |
| Ток контактов, А | 5 |
| Форма контакта | 4C |
| Электрический ресурс | 100000 |
| Электропрочность катушка–контакты, В | 1500 |
| Электропрочность между контактами, В | 1000 |
