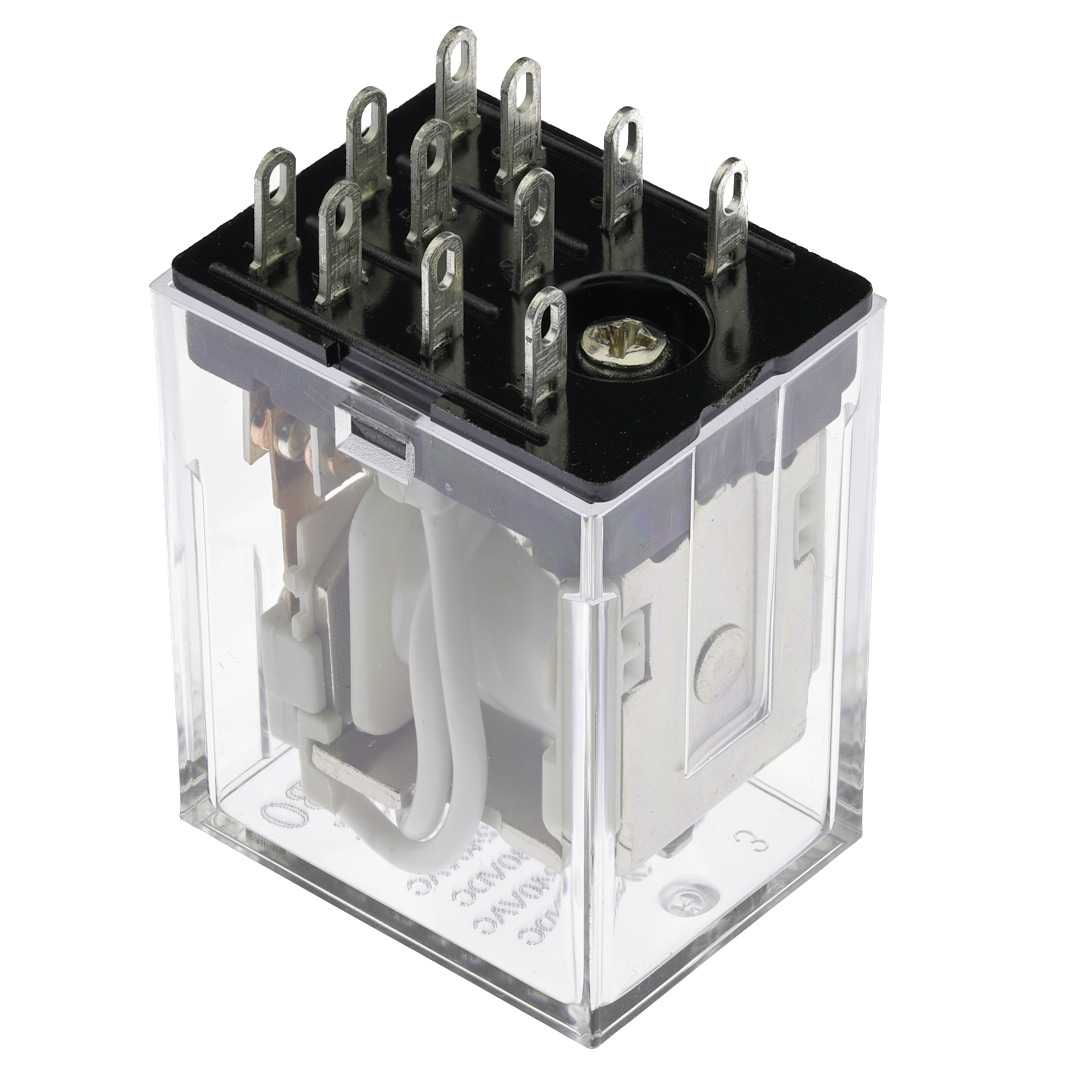

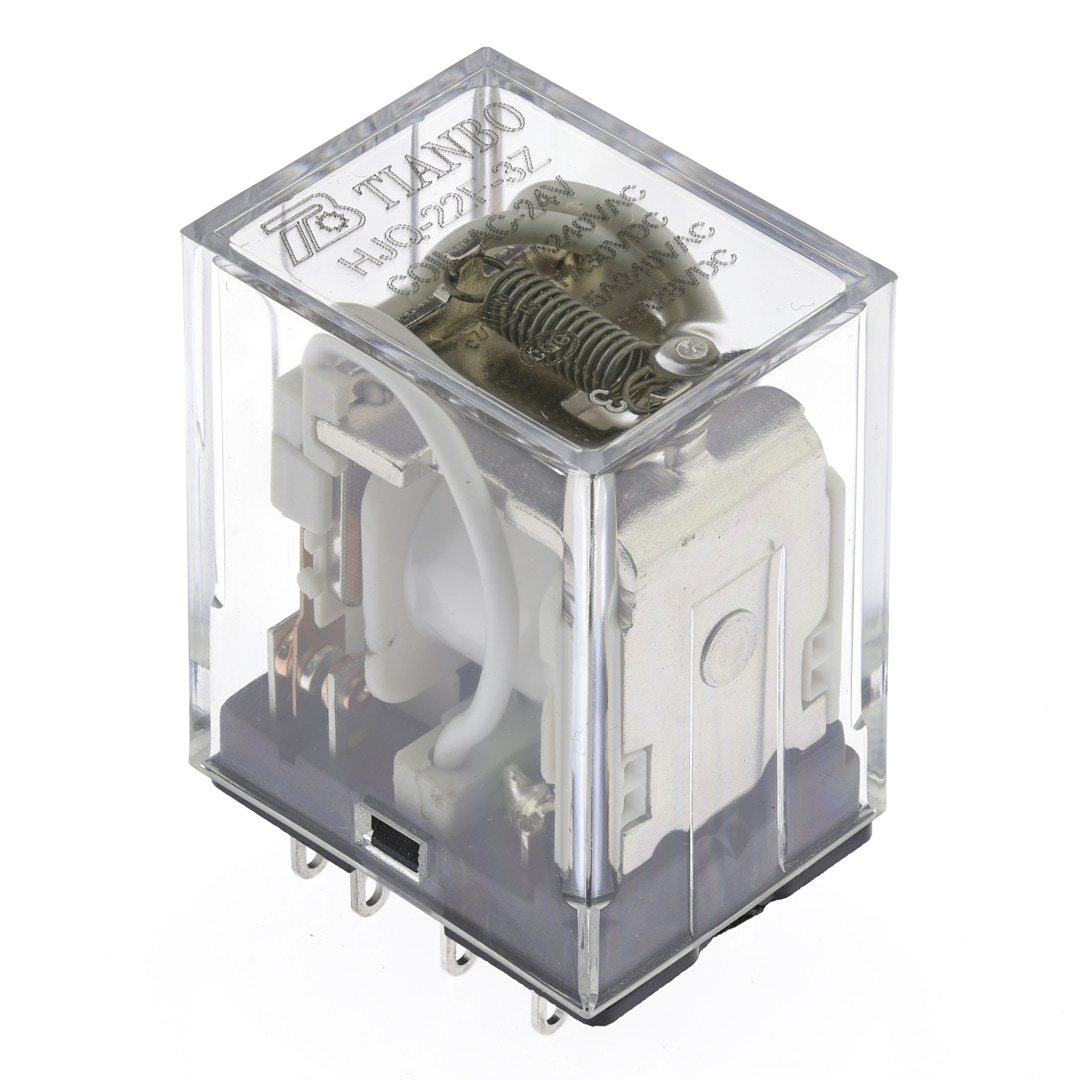

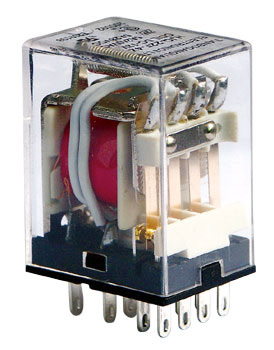

Реле HJQ-22F-24VAC-3Z
В наличии
На своём складе
608 шт.
Норм. уп.: 40
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 | 157,03 |
| от 6 | 152,48 |
| от 12 | 150,20 |
| от 25 | 147,93 |
Описание
Реле электромагнитное HJQ-22F от Tianbo Relay на 24 В переменного тока. Коммутирует до 5 А при мощности 1200 ВА, имеет три переключающие группы контактов (3C) и монтируется в отверстия на плату. Подходит для промышленной автоматики и систем управления.
Технические характеристики
| Тип | Реле электромагнитное |
| AC/DC | AC |
| Мощность, Вт | 0,9 |
| Ширина | 21.5 |
| Высота | 35 |
| Изоляция | 1500 |
| Длина | 28 |
| Серия | HJQ-22F (3C) |
| Ток, А | 5A |
| Корпус | 28 (44) х 21.5 х 35 |
| Напряжение, В | 5,6,12,24,48,110,120 В(пост.); 6,12,24,48,110,120,220/240 В(перем.) |
| Отрасль | силовое реле |
| Магнитный | Моностабильная |
| Монтаж (доп.) | в отверстия на плату |
| Напр. катушки | 24 |
| Схема соед. | 3C |
| Макс. мощность | 1200 ВА / 140 Вт |
| Мощн. упр. | 1.2 |
| Рабочая температура | -40…+70 °C |
| Ток макс., А | 7 |
| Макс. напряжение | 30 |
| Макс. напряжение | 240В(перем.)/28В(пост.) |
| Макс. AC напр. | 240 |
| Время отпускания, мс | 25 |
| Время срабатывания, мс | 25 |
| Конфигурация контактов | 3Z |
| Материал контакта | сплав серебра |
| Мех. ресурс | 10000000 |
| Мощность катушки, Вт | 1,2 |
| Напряжение катушки, В | 24 |
| Напряжение контактов AC, В | 240 |
| Напряжение контактов DC, В | 30 |
| Напряжение отпускания, В | 4,8 |
| Напряжение срабатывания, В | 19,2 |
| Сопротивление изоляции, МОм | 100 |
| Сопротивление катушки, Ом | 184 |
| Сопротивление контакта, мОм | 100 |
| Тип катушки | AC |
| Тип монтажа | Выводной |
| Ток контактов, А | 7 |
| Форма контакта | 3C |
| Электрический ресурс | 100000 |
| Электропрочность катушка–контакты, В | 1500 |
