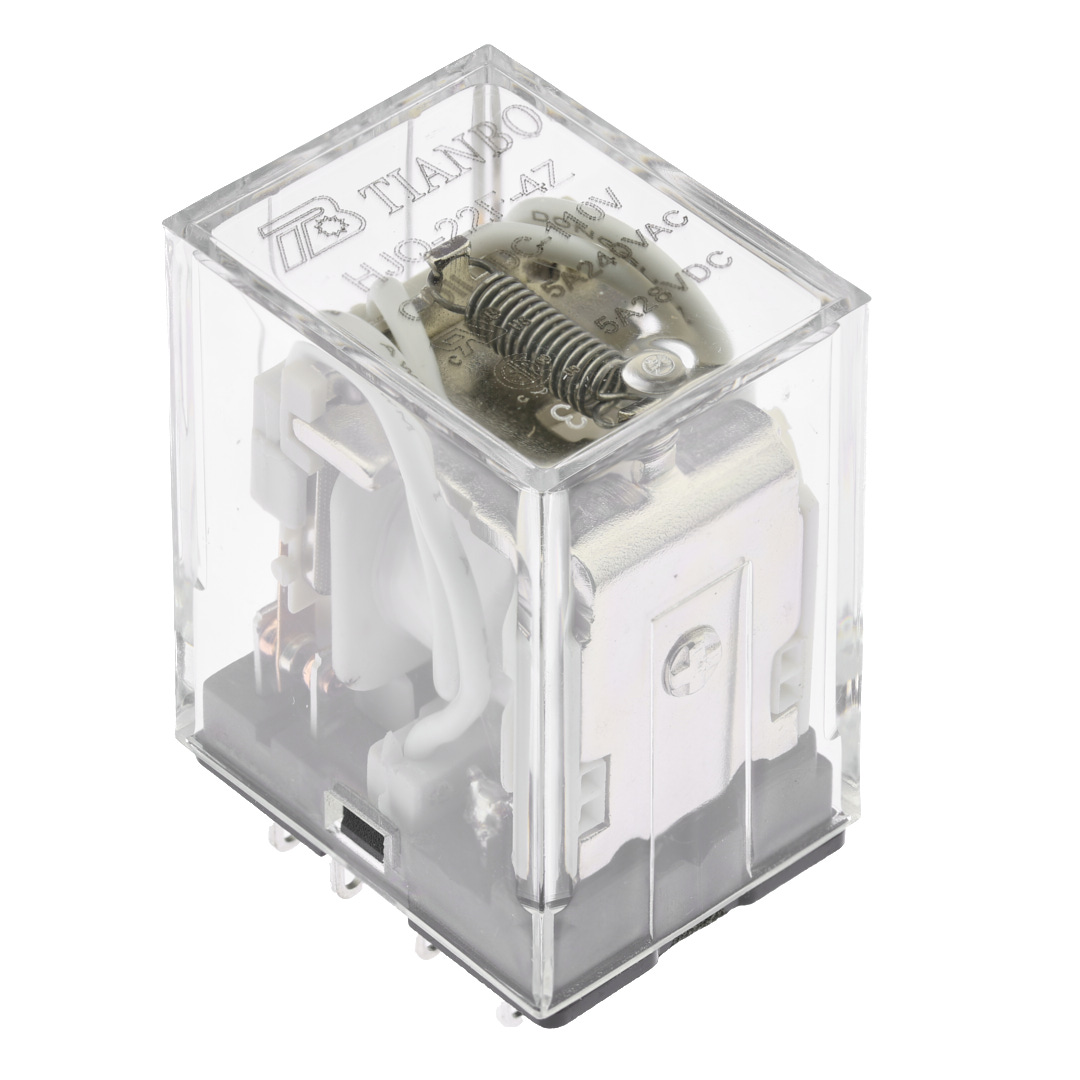

Реле HJQ-22F-110VDC-4Z
В наличии
На своём складе
78 шт.
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Москванаш складотгрузка сразу
Цена за шт200,91 ₽
Сумма602,73 ₽
В наличии78 шт
от 3 шт
от 6 — 195,51 ₽ (−3%)
3 шт · Москва · 602,73 ₽
Описание

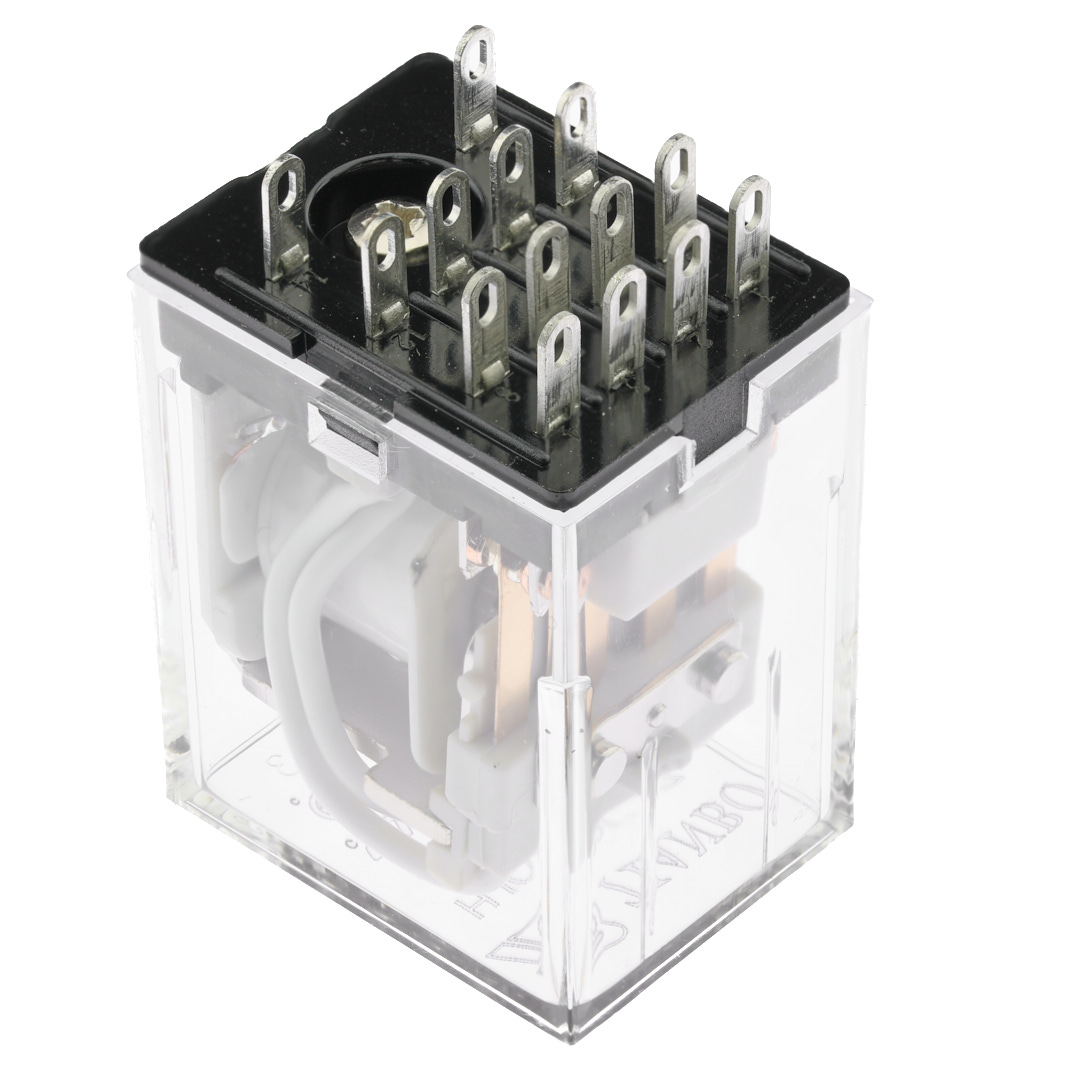

Реле электромагнитное Tianbo Relay серии HJQ-22F с катушкой на 110 В постоянного тока. Коммутирует нагрузку до 5 А при напряжении до 240 В, имеет четыре переключающие группы контактов (4C). Корпус для монтажа в отверстия на плату, рабочая температура от -40 до +70 °C. Применяется в промышленной автоматике и системах управления.
Технические характеристики
| Тип | реле |
| AC/DC | DC |
| Модель | HJQ-22F |
| Мощность, Вт | 0,9 |
| Ширина | 21.5 |
| Высота | 35 |
| Изоляция | 1500 |
| Длина | 28 |
| Серия | HJQ-22F (4C) |
| Вес | ок. 35 г |
| Ток, А | 5A |
| Корпус | 28 (44) х 21.5 х 35 |
| Напряжение, В | 5,6,12,24,48,110,120 В(пост.); 6,12,24,48,110,120,220/240 В(перем.) |
| Влажность | 40-85% |
| Отрасль | силовое реле |
| Магнитный | Моностабильная |
| Монтаж (доп.) | в отверстия на плату |
| Тип монтажа | Выводной |
| Мощность DC | 140 Вт |
| Тип катушки | DC |
| Напр. катушки | 110 |
| Схема соед. | 4C |
| Макс. мощность | 1200 ВА / 140 Вт |
| Мощн. упр. | 0.9 |
| Вибрация | 10-55Hz, 1.5mm |
| Рабочая температура | -40…+70 °C |
| Мощность катушки | 0.9W |
| Напряжение AC | 240 В |
| Напряжение DC | 28 В |
| Ток макс., А | 5 |
| Макс. напряжение | 28 |
| Модель реле | HJQ-22F-110VDC-4Z |
| Макс. напряжение | 240В(перем.)/28В(пост.) |
| Форма контакта | 4Z |
| Минимальная нагрузка | 100mA 5VDC |
| Время срабатывания | 25ms |
| Время отпускания | 25ms |
| Удар при повреждении | 100G |
| Конфигурация | 4Z (4 переключающих контакта) |
| Соотв. ELV | Да |
| Макс. AC напр. | 240 |
| Соотв. RoHS | Да |
| Сопр. катушки | 11000Ω |
| Напряжение катушки, В DC | 110VDC |
| Электрический ресурс | 100000 |
| Мех. ресурс | 10000000 |
| Рабочий удар | 20G |
| Материал контакта | Серебряный сплав |
| Станд. безоп. | UL, cUL, CQC |
| Темп. диапазон | -40°C to +70°C |
| Номинальный ток катушки | 10mA |
| Ном. ток катушки | 10mA |
| Сопр. контакта | 100mΩ max at 6VDC 1A |
| Конфигурация полюсов | 4Z |
| Макс. рабочее напряжение | 82.5VDC |
| Макс. коммутируемая мощность | 1200VA / 140W |
| Мин. напряжение отпускания | 11VDC |
| Номинальное напряжение катушки | 110VDC |
| Вибростойкость | 10-55Hz, 1.5mm |
| Конфигурация контактов | 4CO |
| Сопр. изоляции | 100MΩ min at 500VDC |
| Макс. коммутируемый ток | 5A |
| Макс. коммутируемое напряжение | 240VAC / 28VDC |
| Макс. рабочее напряжение пост. | 82.5V |
| Мин. напряжение отпускания, DC | 11V |
| Удар без поврежд. | 100G |
| Номин. контактов (резистивная) | 5A 240VAC / 5A 28VDC |
| Допуск сопротивления катушки | ±15% |
| Макс. рабочее напряжение, 23 °C | 187VDC |
| Макс. рабочее напряжение, 70 °C | 143VDC |
| Удар при работе | 20G |
| Номинал контакта, активная нагрузка AC | 5A at 240VAC |
| Номинал контакта, активная нагрузка DC | 5A at 28VDC |
| Электрическая прочность контакт-катушка | 1500 В AC в течение 1 минуты |
| Эл. прочность катушка-контакты | 1500 В AC в течение 1 мин |
| Эл. прочность разомкнутых контактов | 1000 В перем. тока в течение 1 мин |
| Макс. частота переключения | 1,800 операций/ч |
| Макс. мех. частота | 18,000 операций/ч |
| Макс. коммутируемая мощность DC, Вт | 140 |
| Напряжение контактов AC, В | 240 |
| Напряжение контактов DC, В | 28 |
| Напряжение отпускания, В | 11 |
| Напряжение срабатывания, В | 82,5 |
| Размеры мм | 28×21.5×35 |
| Сопротивление изоляции, МОм | 100 |
| Сопротивление катушки, Ом | 11000 |
| Сопротивление контакта, мОм | 100 |
| Ток катушки, мА | 10 |
| Ток контактов, А | 5 |
| Электропрочность катушка–контакты, В | 1500 |
| Электропрочность между контактами, В | 1000 |
