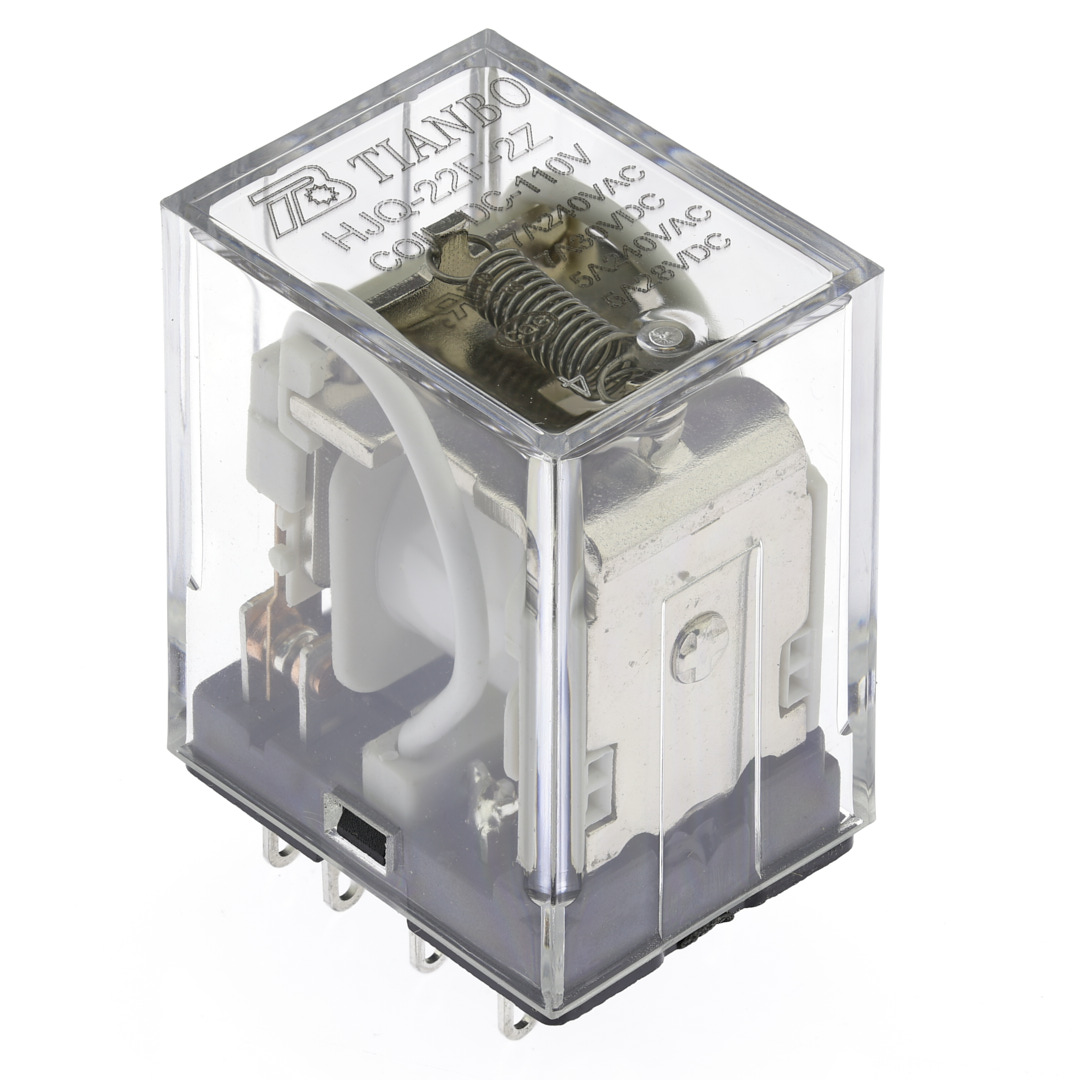

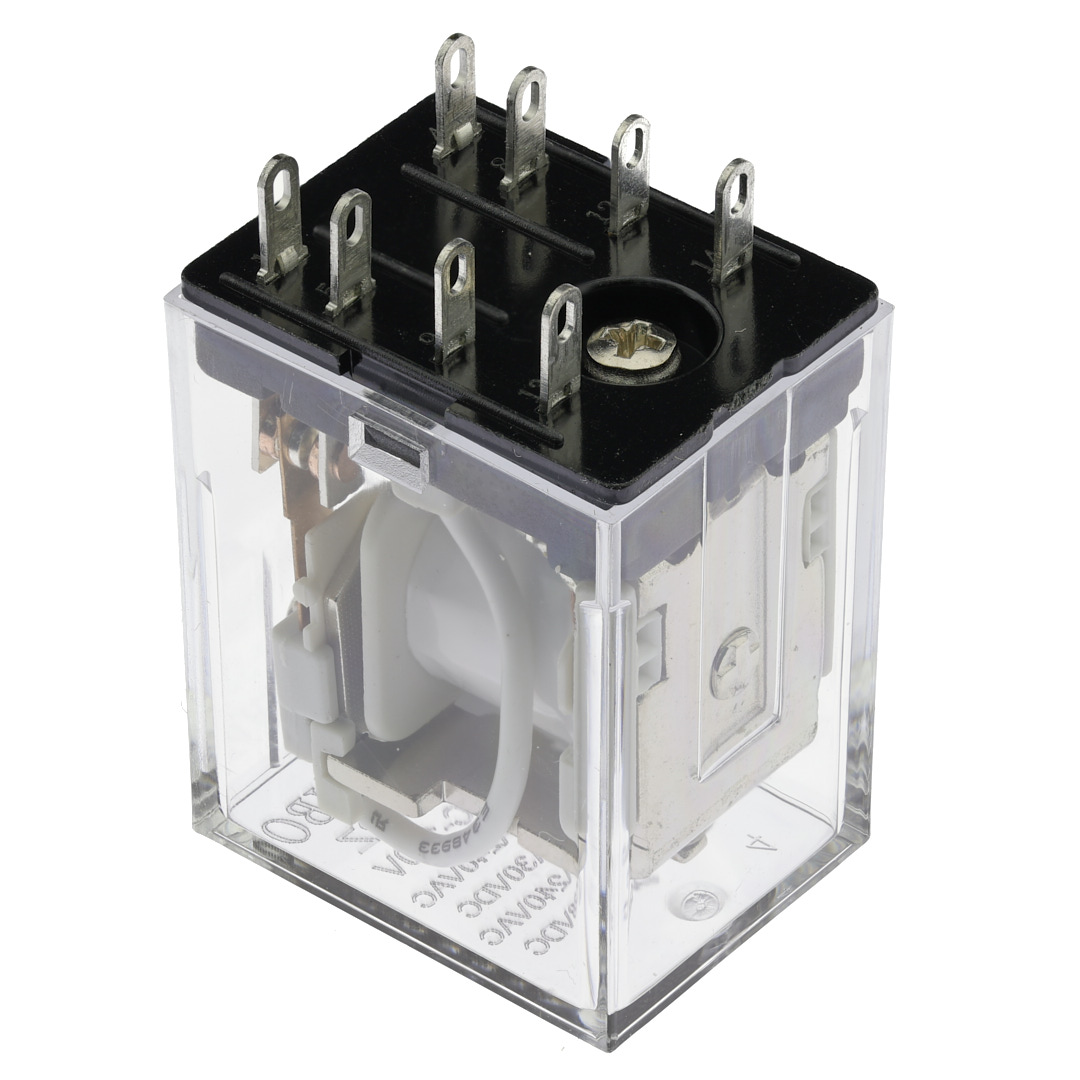

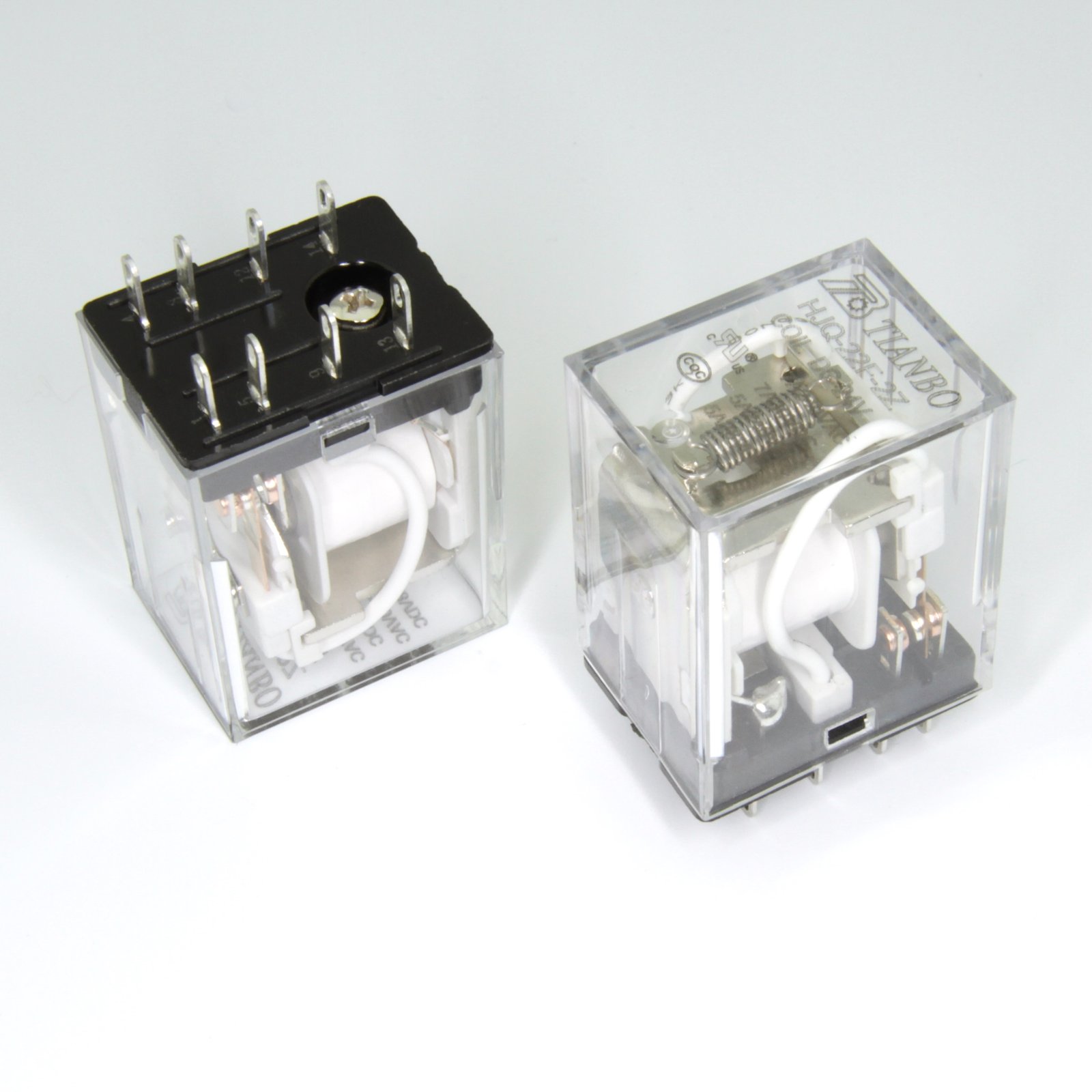

Реле HJQ-22F-110VDC-2Z
В наличии
На своём складе
380 шт.
Норм. уп.: 40
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 110,73 |
Описание
Электромагнитное реле Tianbo Relay серии HJQ-22F на 110 В постоянного тока. Коммутирует нагрузку до 5 А (2 переключающие группы контактов), мощность до 1200 ВА. Корпус для монтажа в отверстия на плату, рабочая температура от -40 до +70 °C. Применяется в промышленной автоматике и системах управления.
Технические характеристики
| Тип | Реле электромагнитное |
| AC/DC | DC |
| Мощность, Вт | 0,9 |
| Ширина | 21.5 |
| Высота | 35 |
| Изоляция | 1500 |
| Длина | 28 |
| Серия | HJQ-22F (2C) |
| Ток, А | 5A |
| Корпус | 28 (44) х 21.5 х 35 |
| Напряжение, В | 5,6,12,24,48,110,120 В(пост.); 6,12,24,48,110,120,220/240 В(перем.) |
| Отрасль | силовое реле |
| Магнитный | Моностабильная |
| Монтаж (доп.) | в отверстия на плату |
| Напр. катушки | 110 |
| Схема соед. | 2C |
| Макс. мощность | 1200 ВА / 140 Вт |
| Мощн. упр. | 0.9 |
| Рабочая температура | -40…+70 °C |
| Ток макс., А | 7 |
| Макс. напряжение | 30 |
| Макс. напряжение | 240В(перем.)/28В(пост.) |
| Макс. AC напр. | 240 |
| Время отпускания, мс | 25 |
| Время срабатывания, мс | 25 |
| Конфигурация контактов | 2Z |
| Материал контакта | сплав серебра |
| Мех. ресурс | 10000000 |
| Мощность катушки, Вт | 0,9 |
| Напряжение катушки, В | 110 |
| Напряжение контактов AC, В | 240 |
| Напряжение контактов DC, В | 30 |
| Напряжение отпускания, В | 11 |
| Напряжение срабатывания, В | 82,5 |
| Сопротивление изоляции, МОм | 100 |
| Сопротивление катушки, Ом | 11000 |
| Сопротивление контакта, мОм | 100 |
| Тип катушки | DC |
| Тип монтажа | Выводной |
| Ток катушки, мА | 10 |
| Ток контактов, А | 7 |
| Форма контакта | 2C |
| Электрический ресурс | 100000 |
| Электропрочность катушка–контакты, В | 1500 |
