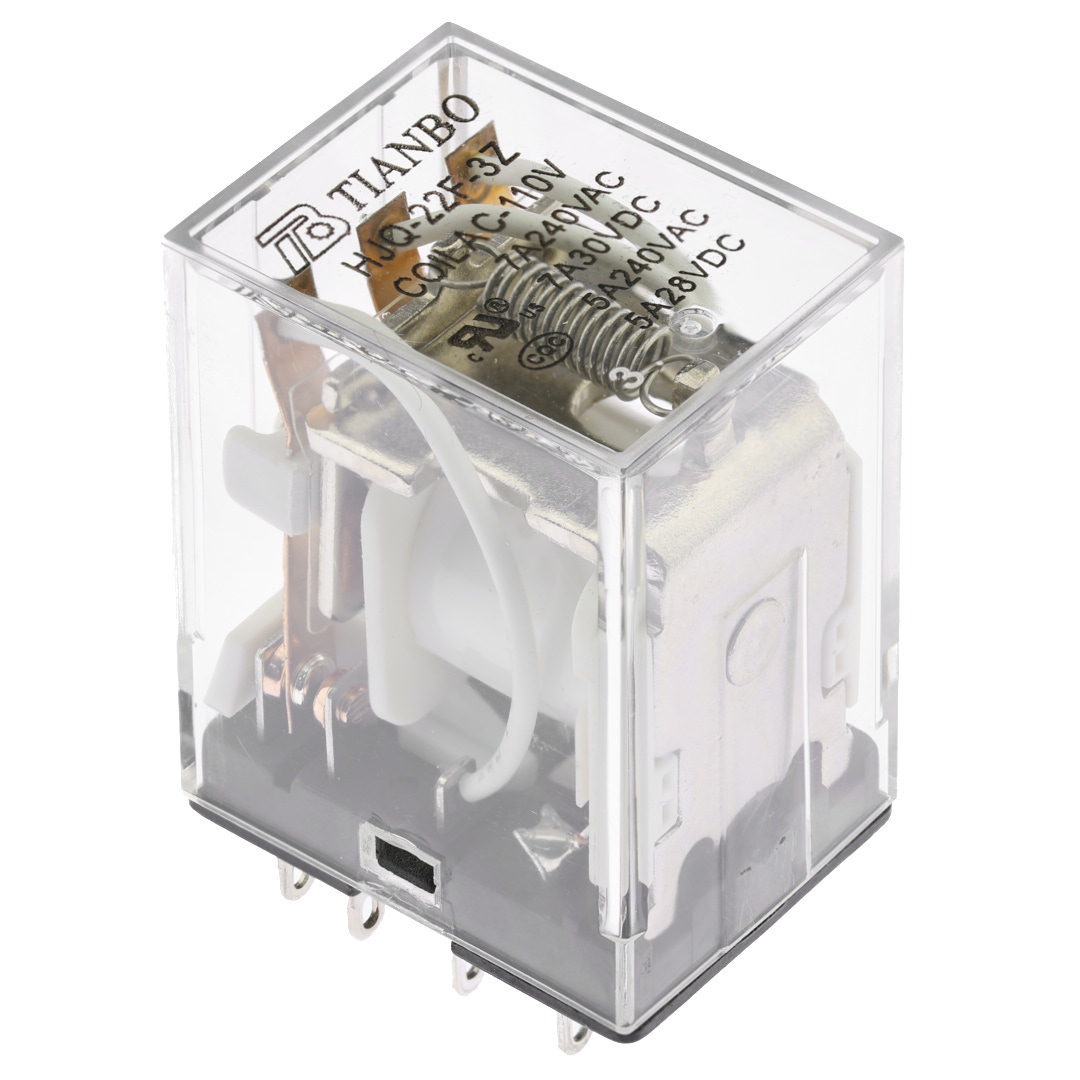

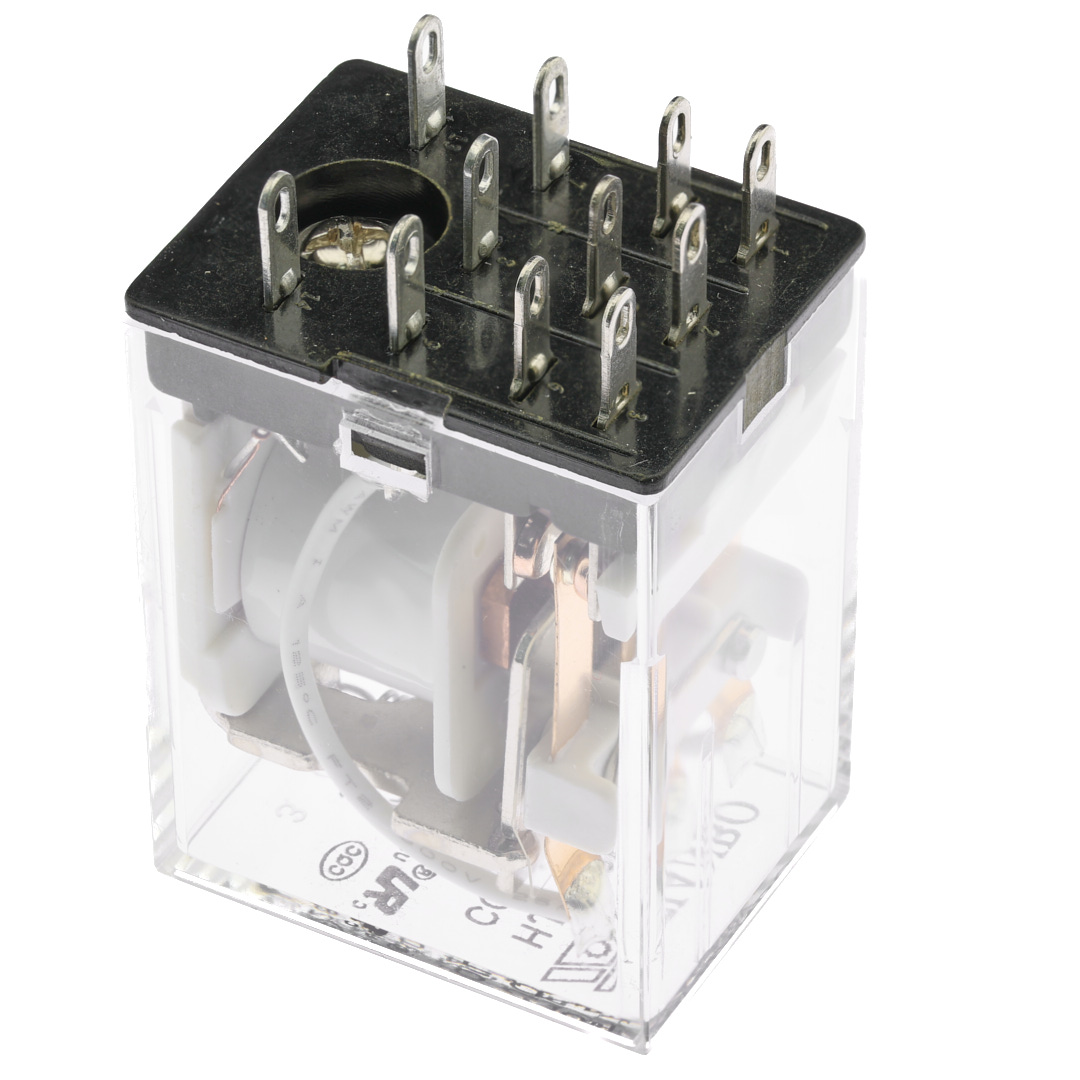

Реле HJQ-22F-110VAC-3Z
В наличии
На своём складе
66 шт.
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Москванаш складотгрузка сразу
Цена за шт165,94 ₽
Сумма497,82 ₽
В наличии66 шт
от 3 шт
от 6 — 161,49 ₽ (−3%)
3 шт · Москва · 497,82 ₽
Описание
Электромагнитное реле Tianbo Relay серии HJQ-22F на 110 В переменного тока. Коммутирует нагрузку до 5 А при мощности 1200 ВА, имеет три переключающие группы контактов (3C). Корпус для монтажа в отверстия на плату, рабочая температура от -40 до +70 °C. Применяется в промышленной автоматике и системах управления.
Технические характеристики
| Тип | Реле электромагнитное |
| AC/DC | AC |
| Модель | HJQ-22F |
| Мощность, Вт | 0,9 |
| Ширина | 21.5 |
| Высота | 35 |
| Изоляция | 1500 |
| Длина | 28 |
| Серия | HJQ-22F (3C) |
| Вес | ок. 35 г |
| Ток, А | 5A |
| Корпус | 28 (44) х 21.5 х 35 |
| Напряжение, В | 5,6,12,24,48,110,120 В(пост.); 6,12,24,48,110,120,220/240 В(перем.) |
| Влажность | 40-85% |
| Отрасль | силовое реле |
| Магнитный | Моностабильная |
| Монтаж (доп.) | в отверстия на плату |
| Мощность DC | 210 Вт |
| Тип катушки | AC |
| Напр. катушки | 110 |
| Схема соед. | 3C |
| Макс. мощность | 1200 ВА / 140 Вт |
| Мощн. упр. | 1.2 |
| Рабочая температура | -40…+70 °C |
| Мощность катушки | 1.2VA |
| Напряжение AC | 240 В |
| Напряжение DC | 30 В |
| Ток макс., А | 7 |
| Макс. напряжение | 30 |
| Макс. напряжение | 240В(перем.)/28В(пост.) |
| Напряжение катушки | 110VAC |
| Форма контакта | 3Z (3 форма C) |
| Шаг фланца | 38mm |
| Минимальная нагрузка | 100mA at 5VDC |
| Время срабатывания | 25ms |
| Время отпускания | 25ms |
| Specific part | HJQ-22F-110VAC-3Z |
| Макс. AC напр. | 240 |
| Тип монтажа | PCB (P type), Socket (B type) |
| Сопр. катушки | 4550Ω |
| Примечание к размерам | См. datasheet для подробных размеров; допуски: ≤1мм ±0.2мм, 1-5мм ±0.3мм, >5мм ±0.4мм |
| Электрический ресурс | 100000 |
| Мех. ресурс | 10000000 |
| Материал контакта | Серебряный сплав |
| Станд. безоп. | UL, cUL, CQC |
| Темп. диапазон | -40°C to +70°C |
| Сопр. контакта | 100mΩ max at 6VDC 1A |
| Макс. коммутируемая мощность | 1680VA / 210W |
| Вибростойкость | 10-55Hz, 1.5mm |
| Конфигурация контактов | 3CO |
| Сопр. изоляции | 100MΩ min at 500VDC |
| Макс. коммутируемый ток | 7A |
| Макс. коммутируемое напряжение | 240VAC / 30VDC |
| Удар без поврежд. | 100G |
| Макс. напряжение срабатывания катушки | 88VAC |
| Мин. напряжение отпускания катушки | 22VAC |
| Номин. контактов (резистивная) | 5A/7A at 240VAC, 5A at 28VDC, 7A at 30VDC |
| Удар при работе | 20G |
| Макс. напряжение катушки | 143VAC at 70°C, 187VAC at 23°C |
| Эл. прочность разомкнутых контактов | 1000 В перем. тока в течение 1 мин |
| Макс. частота переключения | 1,800 операций/ч |
| Макс. мех. частота | 18,000 операций/ч |
| Прочность изоляции катушка-контакты | 1500 В AC в течение 1 минуты |
| Макс. коммутируемая мощность DC, Вт | 210 |
| Напряжение контактов AC, В | 240 |
| Напряжение контактов DC, В | 30 |
| Напряжение отпускания, В | 22 |
| Напряжение срабатывания, В | 88 |
| Размеры мм | 28×21.5×35 |
| Сопротивление изоляции, МОм | 100 |
| Сопротивление катушки, Ом | 4550 |
| Сопротивление контакта, мОм | 100 |
| Ток контактов, А | 7 |
| Электропрочность катушка–контакты, В | 1500 |
| Электропрочность между контактами, В | 1000 |
