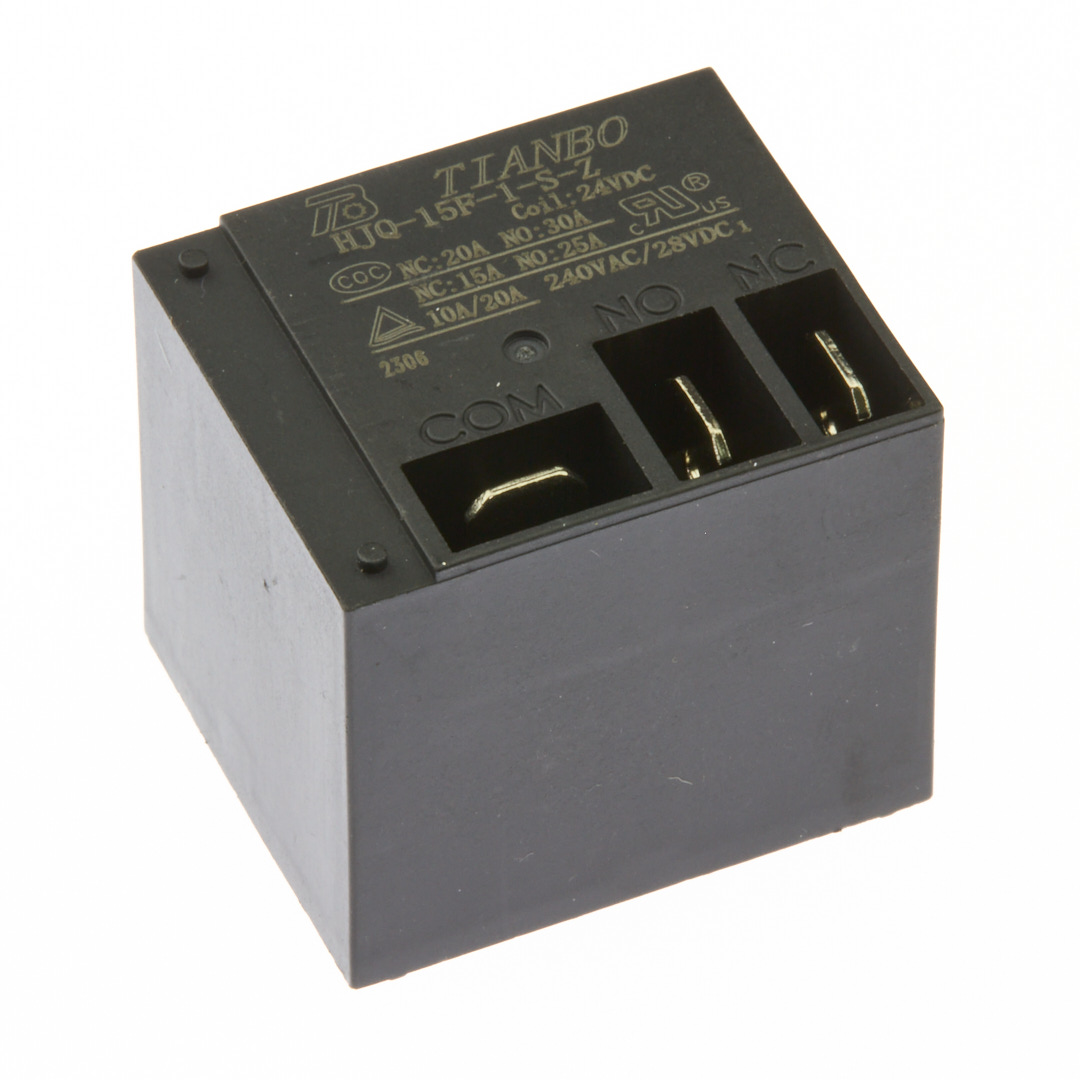

Реле HJQ-15F-1-24VDC-S-Z
В наличии
На своём складе
200 шт.
Норм. уп.: 50
У поставщиков
57 шт.
Норм. уп.: 50
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 | 114,52 |
| от 6 | 111,20 |
| от 12 | 109,54 |
| от 25 | 107,88 |
Цены поставщиков
Склад 2
В наличии:57 шт
Срок поставки: до 2 недель
Норм. уп.: 50
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 | 114,52 |
| от 6 | 111,20 |
| от 12 | 109,54 |
| от 25 | 107,88 |
Описание

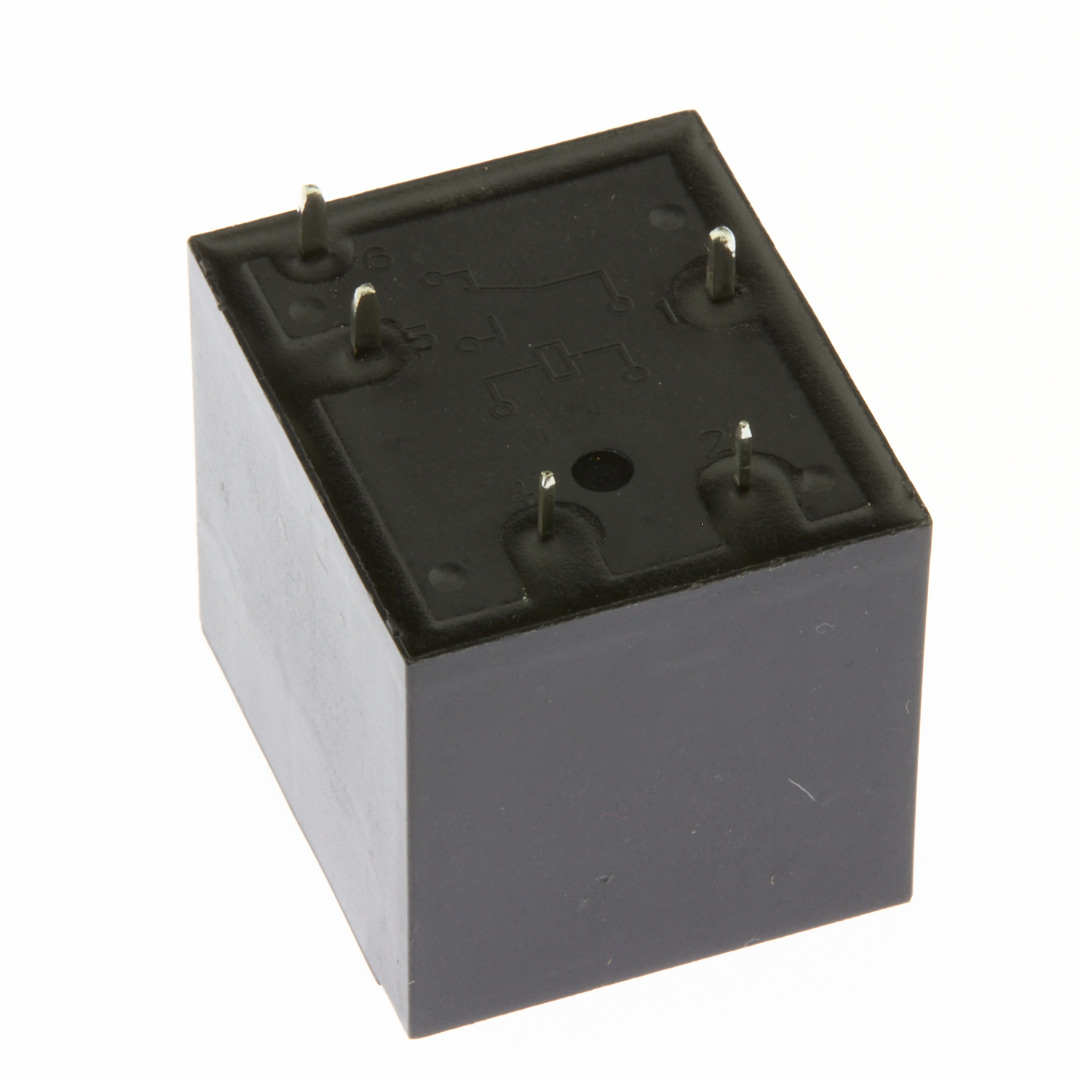

Электромагнитное реле Tianbo Relay серии HJQ-15F-1 на 24 В постоянного тока. Коммутирует нагрузку до 30 А, мощность до 7200 ВА, изоляция 1500 В. Выполнено в корпусе 32 x 27,4 x 19,2 мм для монтажа в отверстия на плату. Применяется в промышленной автоматике и силовых цепях.
Технические характеристики
| Тип | Реле электромагнитное |
| AC/DC | DC |
| Модель | HJQ-15F-1-24VDC-S-Z |
| Мощность, Вт | 0,93 |
| Ширина | 27.4 |
| Высота | 27.8 |
| Изоляция | 1500 |
| Длина | 32 |
| Серия | HJQ-15F-1 |
| Вес | approx. 36g |
| Ток, А | 30A |
| Корпус | 32 x 27.4 x 19.2 |
| Герметизация | Sealed (S) |
| Напряжение, В | 5, 6, 9, 12, 18, 24, 48, 110 В(пост.) |
| Влажность | 40-85% |
| Отрасль | силовое реле |
| Магнитный | Моностабильная |
| Монтаж (доп.) | в отверстия на плату |
| Тип монтажа | сквозное отверстие |
| Напр. катушки | 24 |
| Схема соед. | 1C |
| Макс. мощность | 7200 ВА / 560 Вт |
| Мощн. упр. | 0.93 |
| Вибрация | 10-55Hz, 1.5mm |
| Рабочая температура | -40…+70 °C |
| Мощность катушки | 0.93W |
| Сопр. изол. | 100 |
| Ток макс., А | 20 |
| Макс. напряжение | 28 |
| Макс. напряжение | 250В(перем.)/30В(пост.) |
| Форма контакта | 1Z (SPDT) |
| Минимальная нагрузка | 500mA at 5VDC |
| Время срабатывания | 15ms |
| Время отпускания | 10ms |
| Shock damage | 100G |
| Тип монтажа | tht (сквозное отверстие) |
| Ном. ток | 77.5mA |
| Макс. AC напр. | 240 |
| Сопр. катушки | 620Ω |
| Электрический ресурс | 100000 |
| Мех. ресурс | 10000000 |
| Shock operating | 10G |
| Материал контакта | Silver Alloy |
| Станд. безоп. | UL, cUL, CQC, TÜV |
| Темп. диапазон | -40°C to +70°C |
| Coil current rated | 39mA |
| Сопр. контакта | 100mΩ max at 6VDC 1A |
| Class f temperature | 85°C |
| Макс. рабочее напряжение | 18VDC |
| Max overvoltage 23c | 170% of rated voltage (40.8VDC) |
| Max overvoltage 70c | 130% of rated voltage (31.2VDC) |
| Макс. коммутируемая мощность | 7200VA / 560W |
| Мин. напряжение отпускания | 2.4VDC |
| Coil nominal voltage | 24VDC |
| Ном. напряжение катушки | 24VDC |
| Вибростойкость | 10-55Hz, 1.5mm |
| Конфигурация контактов | 1CO |
| Сопр. изоляции | 100MΩ min at 500VDC |
| Макс. коммутируемый ток | 30A |
| Макс. коммутируемое напряжение | 250VAC / 30VDC |
| Удар без поврежд. | 100G |
| Номин. контактов (резистивная) | 20A/10A 240VAC/28VDC |
| Диапазон темп. окр. | -40°C to +70°C |
| Max applicable voltage 23c | 40.8VDC |
| Max applicable voltage 70c | 31.2VDC |
| Удар при работе | 10G |
| Contact rating resistive nc | 10A at 240VAC / 10A at 28VDC |
| Contact rating resistive no | 20A at 240VAC / 20A at 28VDC |
| Dielectric strength contact coil | 1500VAC (1 min) |
| Dielectric strength contacts coil | 1500VAC for 1 minute |
| Эл. прочность разомкнутых контактов | 1500VAC (1 min) |
| Макс. частота переключения | 1,800 ops/hr |
| Макс. мех. частота | 18,000 ops/hr |
| Макс. коммутируемая мощность DC, Вт | 560 |
| Напряжение катушки, В | 24 |
| Напряжение контактов AC, В | 240 |
| Напряжение контактов DC, В | 28 |
| Напряжение отпускания, В | 2,4 |
| Напряжение срабатывания, В | 18 |
| Сопротивление изоляции, МОм | 100 |
| Сопротивление катушки, Ом | 620 |
| Сопротивление контакта, мОм | 100 |
| Тип катушки | DC |
| Ток катушки, мА | 39 |
| Ток контактов, А | 20 |
| Электропрочность катушка–контакты, В | 1500 |
| Электропрочность между контактами, В | 1500 |
