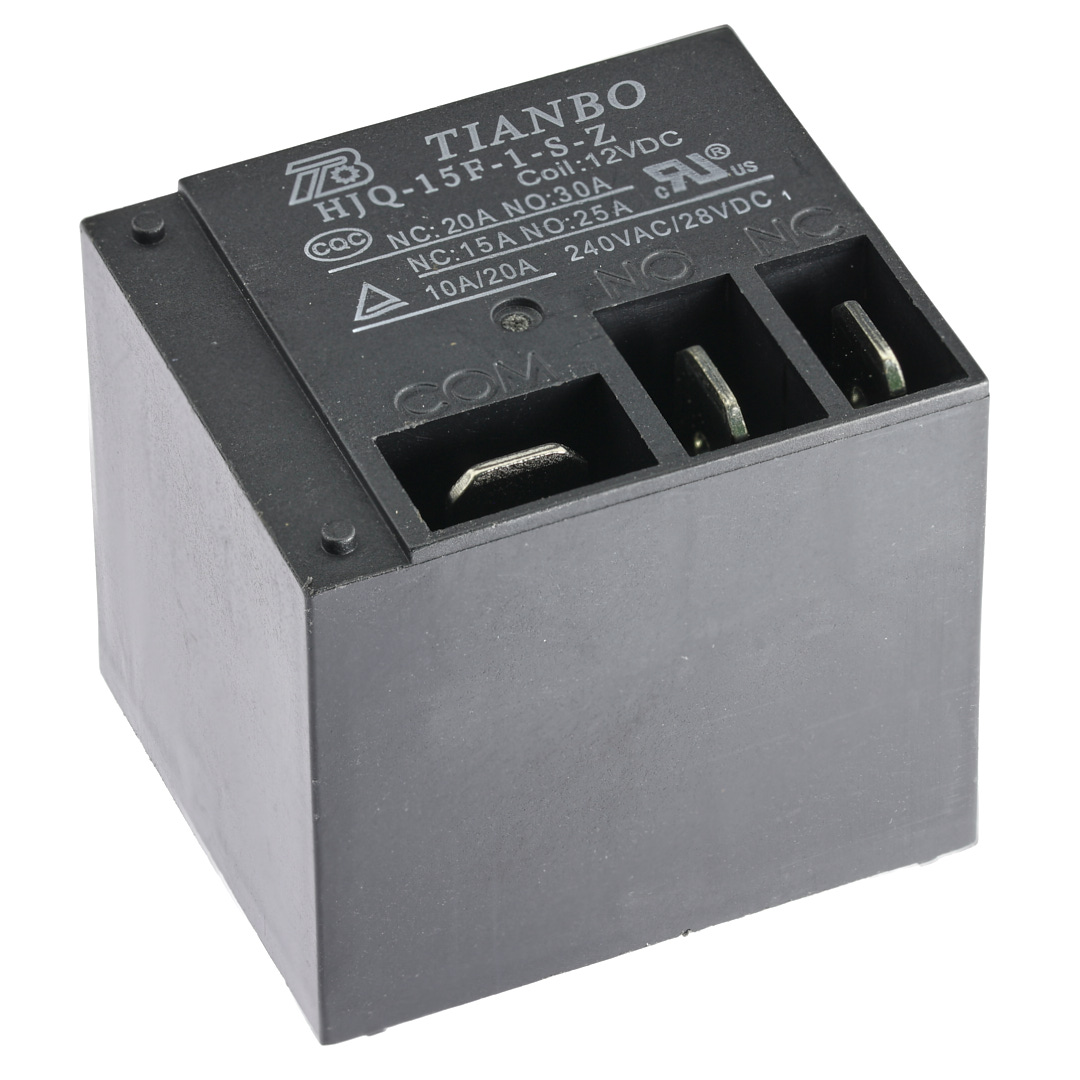

Реле HJQ-15F-1-12VDC-S-Z
В наличии
На своём складе
112 шт.
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Москванаш складотгрузка сразу
Цена за шт85,09 ₽
Сумма255,27 ₽
В наличии112 шт
от 3 шт
от 6 — 82,81 ₽ (−3%)
3 шт · Москва · 255,27 ₽
Описание

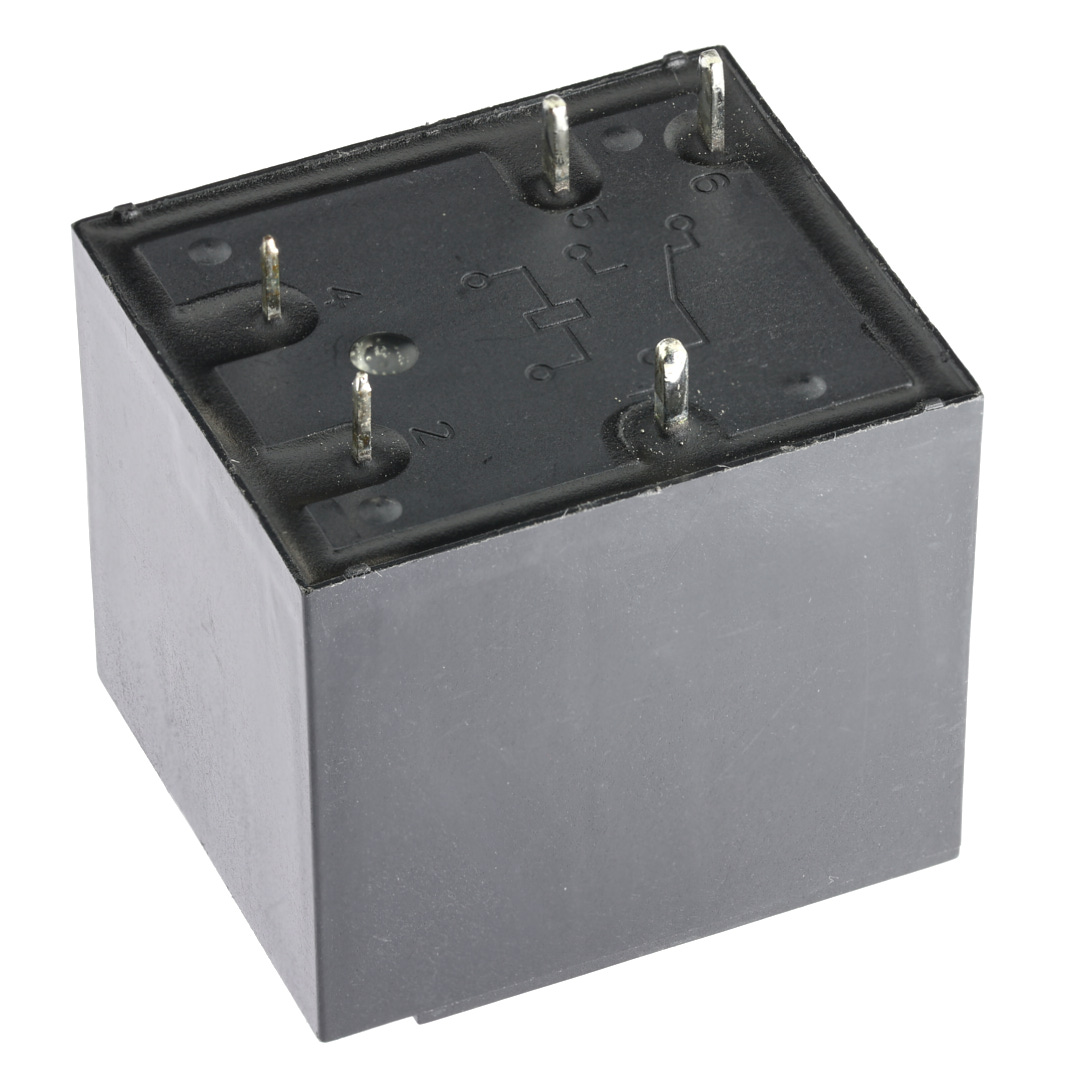

Электромагнитное реле Tianbo Relay серии HJQ-15F-1 на 12 В постоянного тока. Коммутирует нагрузку до 30 А при напряжении до 110 В, мощность управления — 0,93 Вт. Корпус 32 x 27,4 x 19,2 мм для монтажа в отверстия на плату, рабочая температура от -40 до +70 °C. Подходит для промышленной автоматики и силовых цепей.
Технические характеристики
| Тип | Реле электромагнитное |
| AC/DC | DC |
| Мощность, Вт | 0,93 |
| Ширина | 27.4 |
| Высота | 27.8 |
| Изоляция | 1500 |
| Длина | 32 |
| Серия | HJQ-15F-1 |
| Ток, А | 30A |
| Корпус | 32 x 27.4 x 19.2 |
| Напряжение, В | 5, 6, 9, 12, 18, 24, 48, 110 В(пост.) |
| Отрасль | силовое реле |
| Магнитный | Моностабильная |
| Монтаж (доп.) | в отверстия на плату |
| Напр. катушки | 12 |
| Схема соед. | 1C |
| Макс. мощность | 7200 ВА / 560 Вт |
| Мощн. упр. | 0.93 |
| Рабочая температура | -40…+70 °C |
| Ток макс., А | 20 |
| Макс. напряжение | 28 |
| Макс. напряжение | 250В(перем.)/30В(пост.) |
| Макс. AC напр. | 240 |
| Конфигурация контактов | 1CO |
| Время отпускания, мс | 10 |
| Время срабатывания, мс | 15 |
| Макс. коммутируемая мощность DC, Вт | 560 |
| Макс. коммутируемая мощность, В·А | 7200 |
| Материал контакта | Серебряный сплав |
| Мех. ресурс | 10000000 |
| Мощность катушки, Вт | 0,93 |
| Напряжение катушки, В | 12 |
| Напряжение контактов AC, В | 240 |
| Напряжение контактов DC, В | 28 |
| Напряжение отпускания, В | 1,2 |
| Напряжение срабатывания, В | 9 |
| Сопротивление изоляции, МОм | 100 |
| Сопротивление катушки, Ом | 155 |
| Сопротивление контакта, мОм | 100 |
| Тип катушки | DC |
| Тип монтажа | Выводной |
| Ток катушки, мА | 77,5 |
| Ток контактов, А | 20 |
| Форма контакта | 1C |
| Электрический ресурс | 100000 |
| Электропрочность катушка–контакты, В | 1500 |
| Электропрочность между контактами, В | 1500 |
Аналоги
- TR91-12VDC-SC-CTai-Shing Electronic Components
- GU-SS-112DF
- TR91-12VDC-SB-C
- HF105F-2/012D-1ZS
- NRP16T-C-12D-B
- HK15F-DC12V-SH1CСHKE
- 953-1C-12DA-S
- SLC-12VDC-S-L-C
- BS-902CS-12VDC
- WJ116-1C-12VDC
- G8P1C4TPDC12
- JQX-30F/1Z
