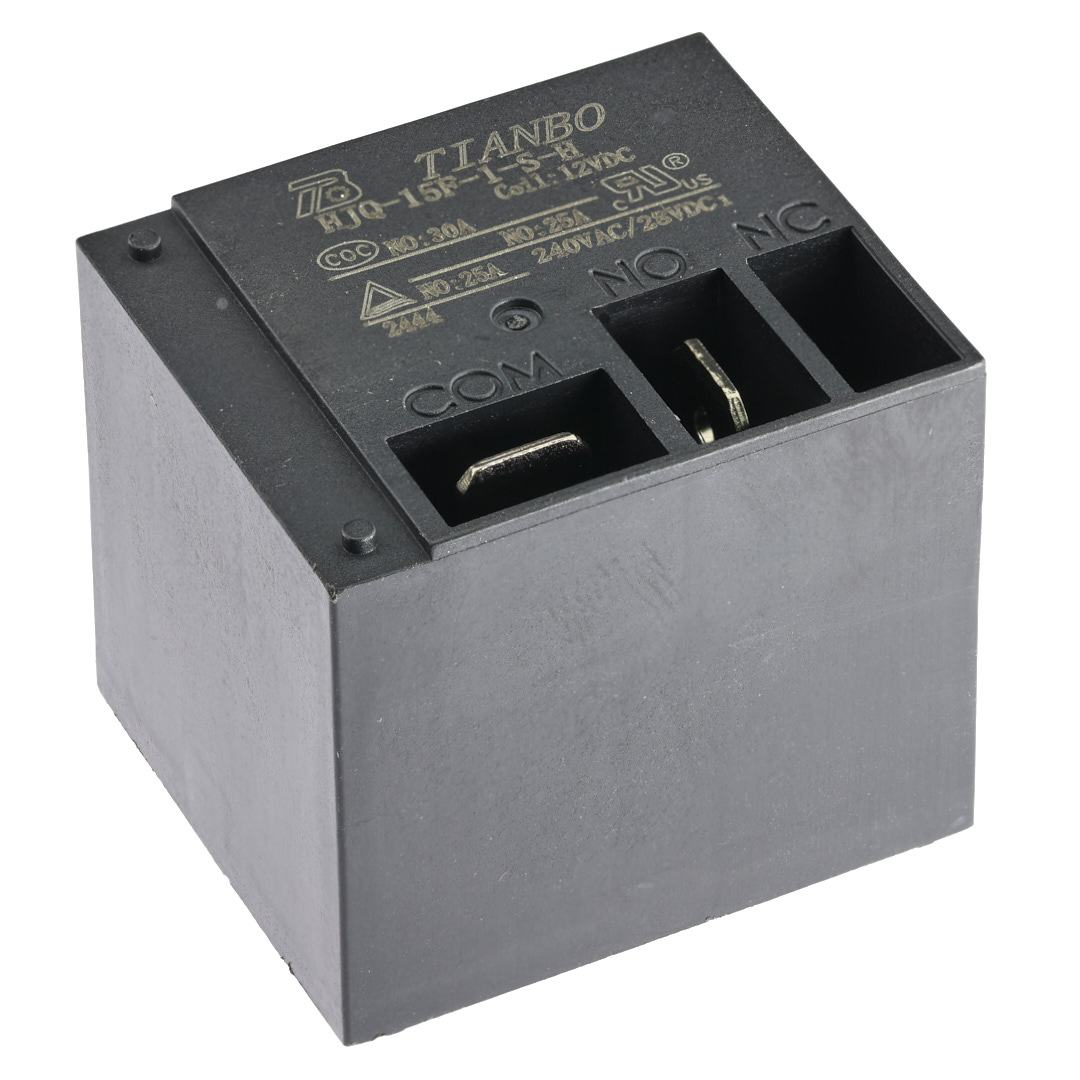

Реле HJQ-15F-1-12VDC-S-H
У поставщика
У поставщиков
181 шт.
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 2срок до 2 недель
Цена за шт99,53 ₽
Сумма298,59 ₽
В наличии181 шт
от 3 штюрлицам и ИП
от 6 — 96,86 ₽ (−3%)
3 шт · Склад 2 · 298,59 ₽
Описание

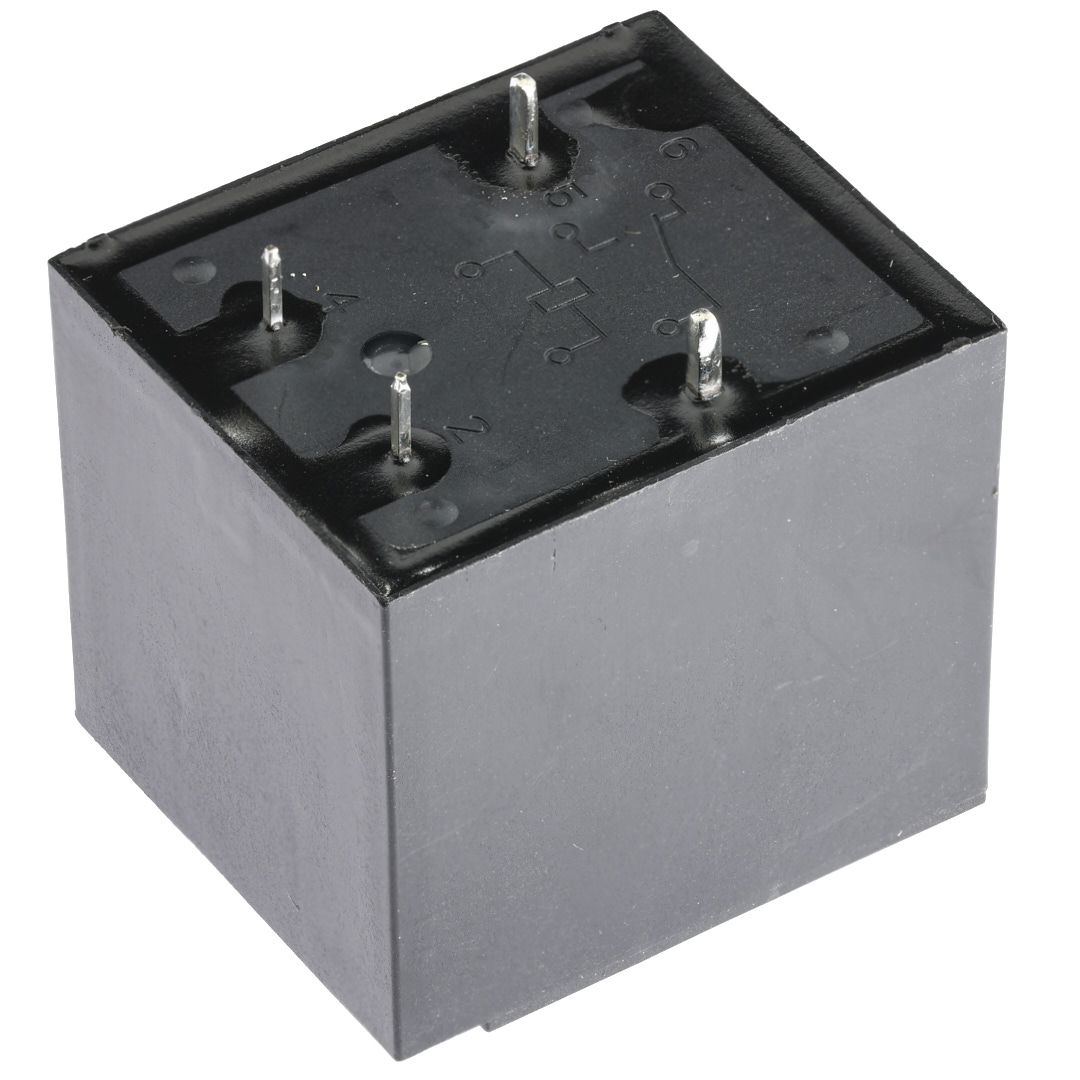

Реле электромагнитное HJQ-15F-1-12VDC-S-H от Tianbo Relay — моностабильное реле с одной переключающей группой контактов (1A), рассчитанное на коммутацию тока до 30 А. Катушка на 12 В постоянного тока потребляет 0,93 Вт, максимальная коммутируемая мощность — 7200 ВА. Модель в корпусе 32 x 27,4 x 19,2 мм для монтажа в отверстия на плату, рабочая температура от -40 до +85 °C. Применяется в промышленной автоматике и силовой коммутации.
Технические характеристики
| Тип | Реле электромагнитное |
| AC/DC | DC |
| Мощность, Вт | 0,93 |
| Ширина | 27.4 |
| Высота | 27.8 |
| Изоляция | 1500 |
| Длина | 32 |
| Серия | HJQ-15F-1 |
| Ток, А | 30A |
| Корпус | 32 x 27.4 x 19.2 |
| Напряжение, В | 5, 6, 9, 12, 18, 24, 48, 110 В(пост.) |
| Отрасль | силовое реле |
| Магнитный | Моностабильная |
| Монтаж (доп.) | в отверстия на плату |
| Напр. катушки | 12 |
| Схема соед. | 1A |
| Макс. мощность | 7200 ВА / 560 Вт |
| Мощн. упр. | 0.93 |
| Рабочая температура | -40…+70 °C |
| Ток макс., А | 30 |
| Макс. напряжение | 28 |
| Макс. напряжение | 250В(перем.)/30В(пост.) |
| Макс. AC напр. | 240 |
| Конфигурация контактов | 1NO |
| Время отпускания, мс | 10 |
| Время срабатывания, мс | 15 |
| Макс. коммутируемая мощность DC, Вт | 560 |
| Макс. коммутируемая мощность, В·А | 7200 |
| Материал контакта | Серебряный сплав |
| Мех. ресурс | 10000000 |
| Мощность катушки, Вт | 0,93 |
| Напряжение катушки, В | 12 |
| Напряжение контактов AC, В | 240 |
| Напряжение контактов DC, В | 28 |
| Напряжение отпускания, В | 1,2 |
| Напряжение срабатывания, В | 9 |
| Сопротивление изоляции, МОм | 100 |
| Сопротивление катушки, Ом | 155 |
| Сопротивление контакта, мОм | 100 |
| Тип катушки | DC |
| Тип монтажа | Выводной |
| Ток катушки, мА | 77,5 |
| Ток контактов, А | 30 |
| Форма контакта | 1A |
| Электрический ресурс | 100000 |
| Электропрочность катушка–контакты, В | 1500 |
| Электропрочность между контактами, В | 1500 |
Аналоги
- NRP16T-A12D
- NRP16T-A12D-SNCR Industrial
- hjq-15f-1-s-h
