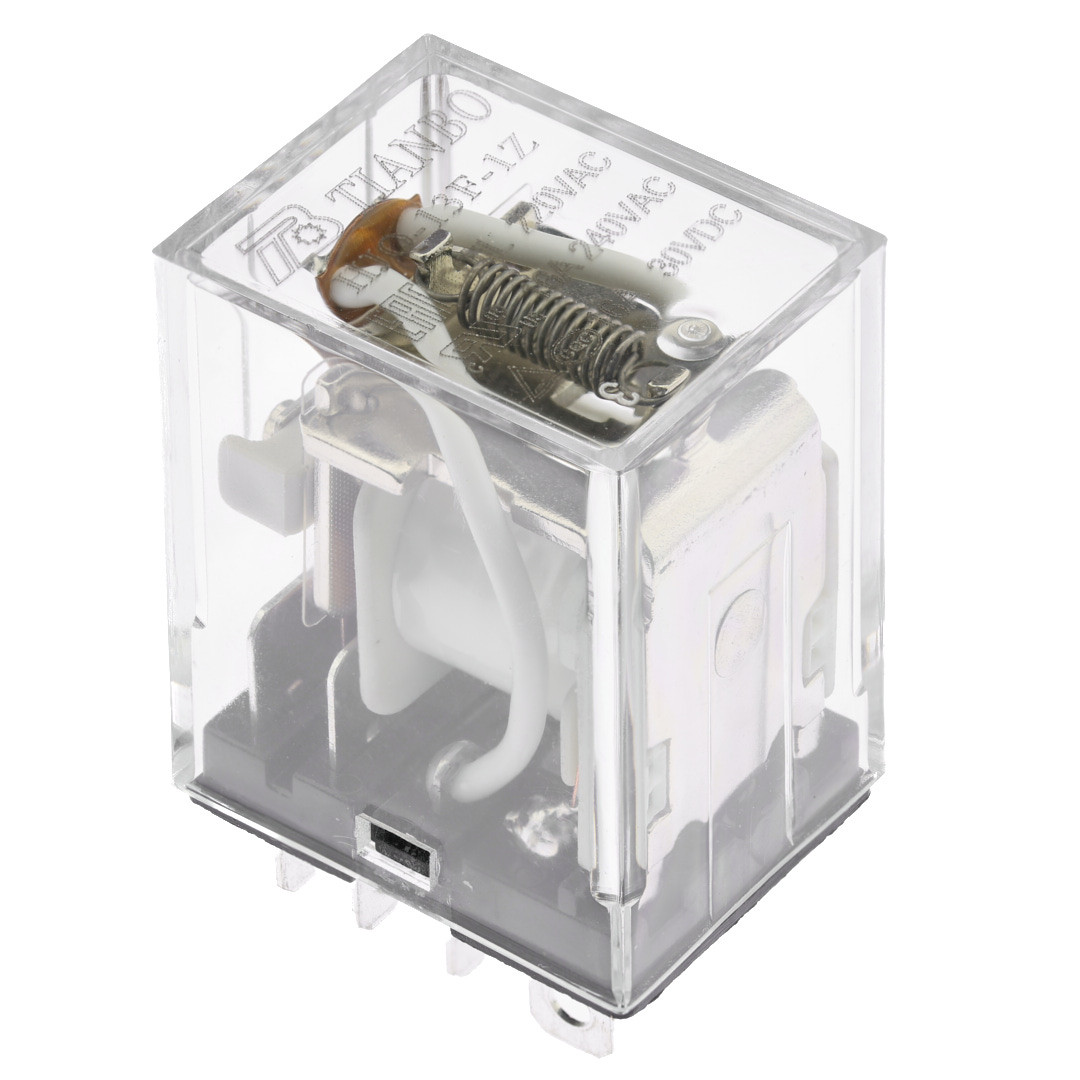

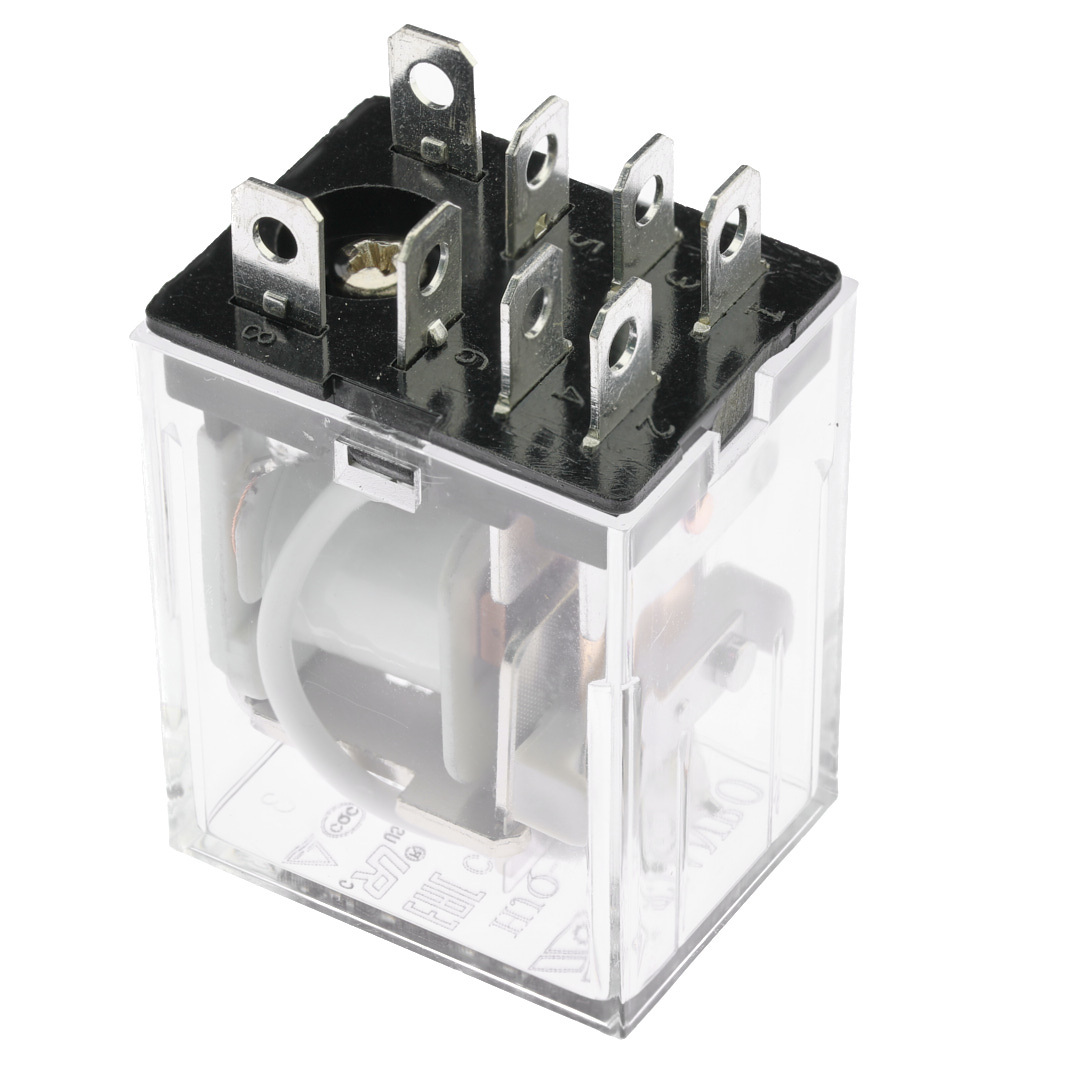

Реле HJQ-13F-220VAC-1Z
В наличии
На своём складе
127 шт.
Норм. уп.: 40
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 | 163,32 |
| от 6 | 158,59 |
| от 12 | 156,22 |
| от 25 | 153,85 |
Описание
Реле электромагнитное Tianbo Relay серии HJQ-13F на 220 В переменного тока. Коммутирует нагрузку до 16 А при напряжении до 250 В AC, мощность управления — 1,2 ВА. Выполнено в корпусе для монтажа в отверстия на плату, с одной переключающей группой контактов (1C) и гальванической развязкой 1500 В. Применяется в промышленной автоматике и системах управления.
Технические характеристики
| Тип | Реле электромагнитное |
| AC/DC | AC |
| Мощность, Вт | 4000 |
| Ширина | 21.5 |
| Высота | 35 |
| Изоляция | 1500 |
| Длина | 28 |
| Серия | HJQ-13F-1С |
| Ток, А | 16 А |
| Напряжение, В | 220 В |
| Отрасль | силовое реле |
| Магнитный | Моностабильная |
| Монтаж (доп.) | в отверстия на плату |
| Напр. катушки | 220 |
| Схема соед. | 1C |
| Мощн. упр. | 1.2VA |
| Рабочая температура | -40…+70 °C |
| Ток макс., А | 16 |
| Макс. напряжение | 30 |
| Макс. AC напр. | 250 |
| Конфигурация контактов | 1CO |
| Время отпускания, мс | 25 |
| Время срабатывания, мс | 25 |
| Макс. коммутируемая мощность DC, Вт | 480 |
| Макс. коммутируемая мощность, В·А | 4000 |
| Материал контакта | Silver Alloy |
| Мех. ресурс | 10000000 |
| Мощность катушки, Вт | 1,2 |
| Напряжение катушки, В | 220 |
| Напряжение контактов AC, В | 250 |
| Напряжение контактов DC, В | 30 |
| Напряжение отпускания, В | 44 |
| Напряжение срабатывания, В | 176 |
| Размеры мм | 21.5×28×35 |
| Сопротивление изоляции, МОм | 100 |
| Сопротивление катушки, Ом | 14400 |
| Сопротивление контакта, мОм | 100 |
| Тип катушки | AC |
| Тип монтажа | Выводной |
| Ток контактов, А | 16 |
| Форма контакта | 1C |
| Электрический ресурс | 100000 |
| Электропрочность катушка–контакты, В | 1500 |
| Электропрочность между контактами, В | 1000 |
