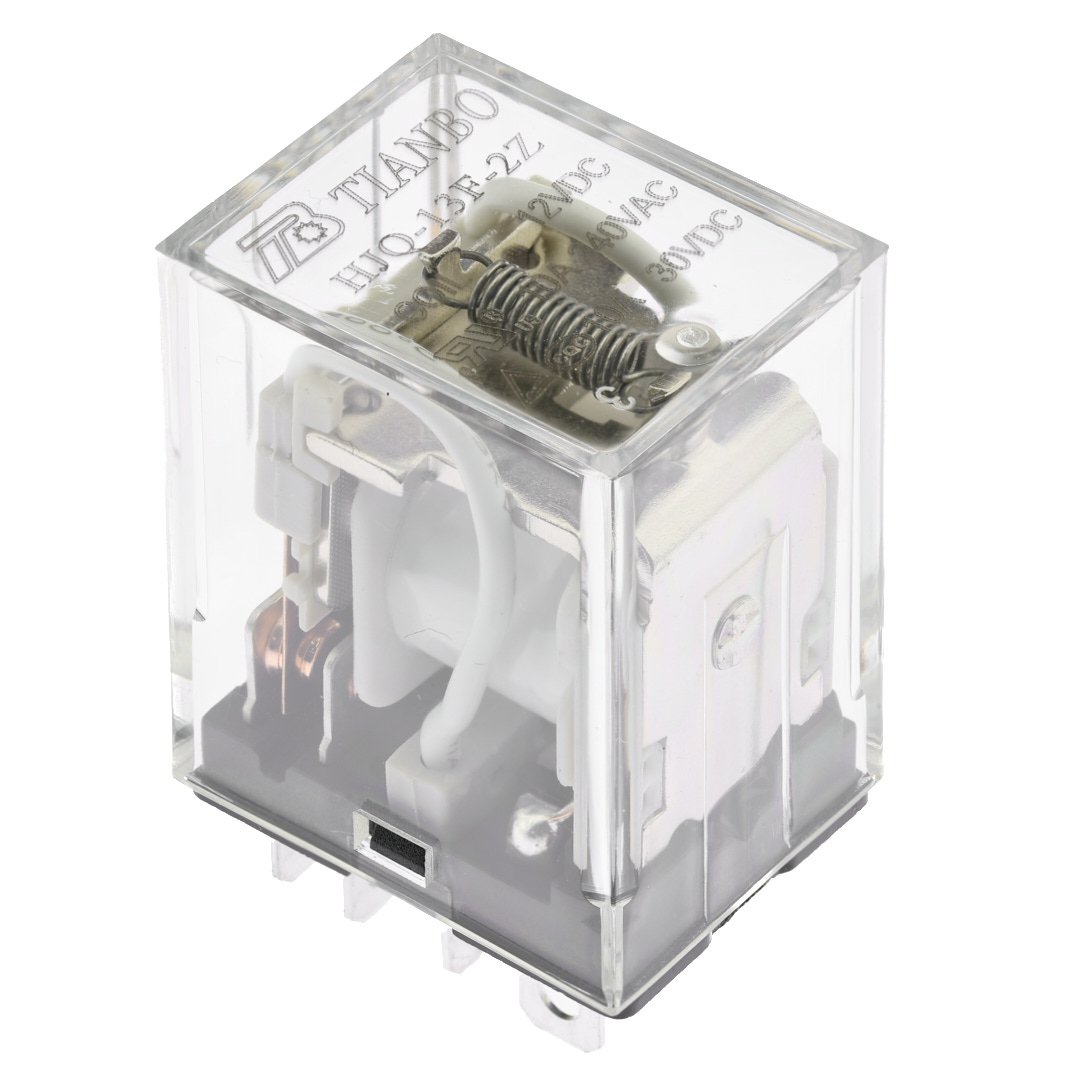

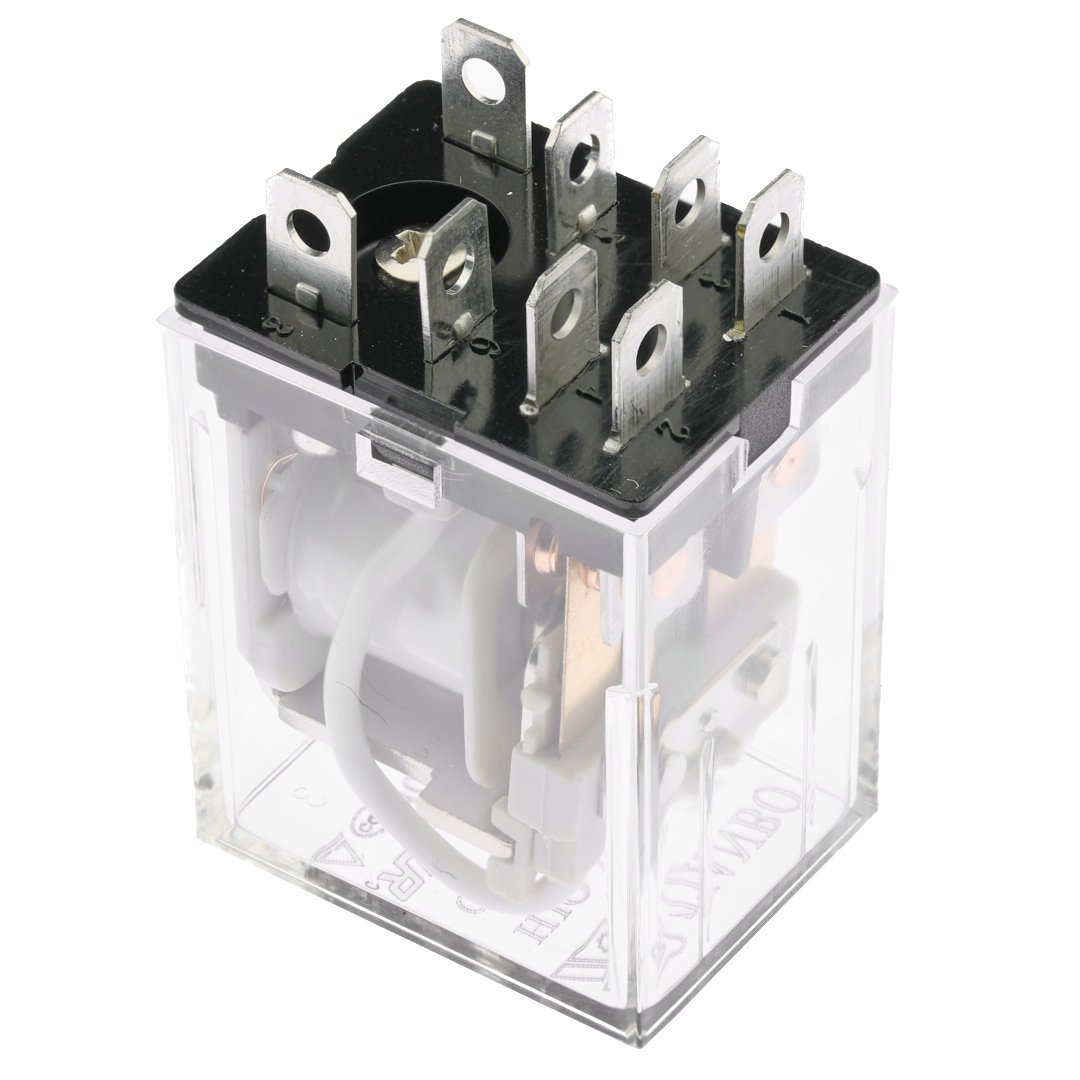

Реле HJQ-13F-12VDC-2Z
В наличии
На своём складе
248 шт.
Норм. уп.: 40
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 | 184,20 |
| от 6 | 178,86 |
| от 12 | 176,19 |
| от 25 | 173,52 |
Описание
Реле электромагнитное Tianbo Relay серии HJQ-13F на 12 В постоянного тока. Коммутирует нагрузку до 10 А при напряжении до 250 В переменного или 30 В постоянного тока, мощность — до 2500 ВА/300 Вт. Корпус для монтажа в отверстия на плату, рабочая температура от -40 до +70 °C. Применяется в промышленной автоматике и блоках управления.
Технические характеристики
| Тип | Реле электромагнитное |
| AC/DC | DC |
| Мощность, Вт | 2500 |
| Ширина | 21.5 |
| Высота | 35 |
| Изоляция | 1500 |
| Длина | 28 |
| Серия | HJQ-13F-2С |
| Ток, А | 10 А |
| Напряжение, В | 12 В |
| Отрасль | силовое реле |
| Магнитный | Моностабильная |
| Монтаж (доп.) | в отверстия на плату |
| Напр. катушки | 12 |
| Схема соед. | 2C |
| Мощн. упр. | 0.9 |
| Рабочая температура | -40…+70 °C |
| Ток макс., А | 10 |
| Макс. напряжение | 30 |
| Макс. AC напр. | 250 |
| Конфигурация контактов | 2CO |
| Время отпускания, мс | 25 |
| Время срабатывания, мс | 25 |
| Макс. коммутируемая мощность DC, Вт | 300 |
| Макс. коммутируемая мощность, В·А | 2500 |
| Макс. напряжение катушки, В | 15,6 |
| Материал контакта | Silver Alloy |
| Мех. ресурс | 10000000 |
| Мощность катушки, Вт | 0,9 |
| Напряжение катушки, В | 12 |
| Напряжение контактов AC, В | 250 |
| Напряжение контактов DC, В | 30 |
| Напряжение отпускания, В | 1,2 |
| Напряжение срабатывания, В | 9 |
| Размеры мм | 28×21.5×35 |
| Сопротивление изоляции, МОм | 100 |
| Сопротивление катушки, Ом | 160 |
| Сопротивление контакта, мОм | 100 |
| Тип катушки | DC |
| Тип монтажа | Выводной |
| Ток катушки, мА | 75 |
| Ток контактов, А | 10 |
| Форма контакта | 2C |
| Электрический ресурс | 100000 |
| Электропрочность катушка–контакты, В | 1500 |
