Резисторы постоянные HHV1WSJT-73-10M
У поставщика
ПроизводительYageo
КатегорияРезисторы постоянные
У поставщиков
6 091 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:3 898 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 62 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 11,48 |
| от 104 | 10,79 |
| от 208 | 9,98 |
| от 416 | 9,17 |
| от 1 000 | 8,51 |
Склад 39
В наличии:2 193 шт.
Срок поставки: до недели
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 14,91 |
| от 265 | 12,92 |
| от 442 | 11,79 |
| от 743 | 10,90 |
| от 1 238 | 10,29 |
Описание

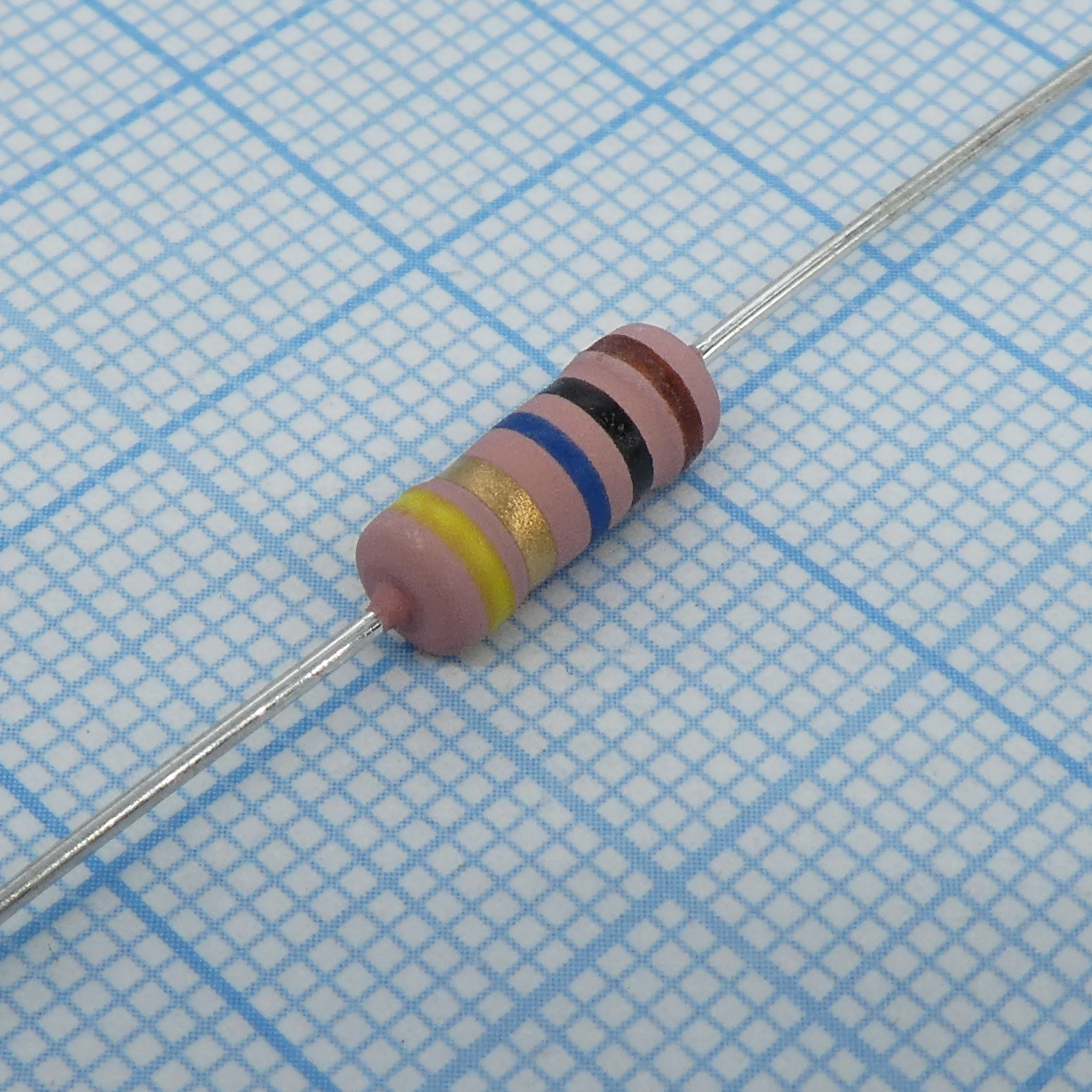

Резистор постоянный Yageo серии HHV1WSJT-73 номиналом 10 МОм. Компонент выполнен в цилиндрическом корпусе для сквозного монтажа и рассчитан на мощность 1 Вт. Предназначен для применения в цепях с высоким напряжением, где требуется стабильное сопротивление и надежная работа при повышенных нагрузках.
Технические характеристики
| Покрытие | Metal glazed film, flameproof multi-layer coating meets UL-94V-0 |
| Корпус | HHV1WS |
| Монтаж | Выводной |
| Допуск | 1 % |
| Размеры | 11.5±1.0mm x 4.5±0.5mm |
| Flameproof | Да |
| Сопротивление | 10MΩ |
| Длина корпуса | 11.5±1.0mm |
| Длина вывода | 35±2.0mm |
| Выводы | Tinned connecting leads of electrolytic copper welded to end-caps |
| Мощность | 1 Вт |
| Диаметр корпуса | 4.5±0.5mm |
| Диаметр вывода | 0.8±0.05mm |
| Паяемость | 245±5°C for 3±0.5 sec, 95% min coverage |
| Кривая снижения мощности | Power rating must be derated above 70°C ambient temperature |
| Endurance at 70C | 70±2°C at RCWV for 1000 hr (1.5 hr on, 0.5 hr off), ±5.0%+0.05Ω |
| Диапазон сопротивлений | 100KΩ - 68MΩ |
| Solvent resistance | IPA for 5±0.5 min with ultrasonic, no deterioration |
| Voltage proof test | In V-Block for 60 sec, no breakdown |
| Кратковременная перегрузка | 2.5 times RCWV for 5 sec (not more than max overload voltage), ±2.0%+0.05Ω |
| Термоциклирование | -55°C to +155°C, 5 cycles, ±1.0%+0.05Ω |
| Сопр. изоляции | >10,000MΩ |
| Влажное тепло (установившийся режим) | 40±2°C, 90-95% RH for 56 days, loaded with 0.1 times RCWV, ±5.0%+0.05Ω |
| Макс. рабочее напряжение | 5000V DC |
| Periodic pulse overload | 4 times RCWV, 10,000 cycles (1 sec on, 25 sec off), ±1.0%+0.05Ω |
| Темп. коэф. | ±200ppm/°C |
| Accidental overload test | 4 times RCWV for 1 min, no flaming or arcing |
| Макс. напр. перегрузки | 10000V DC |
| Robustness of terminations | ≥2.5kg (24.5N) direct load for 10 sec |
| Сопротивление | 10 МОм |
| Диап. раб. темп. | -55°C to +155°C |
| Испытательное напряжение изоляции | 700V |
| Стойкость к теплу пайки | 260±3°C for 10±1 sec, ±1.0%+0.05Ω |
