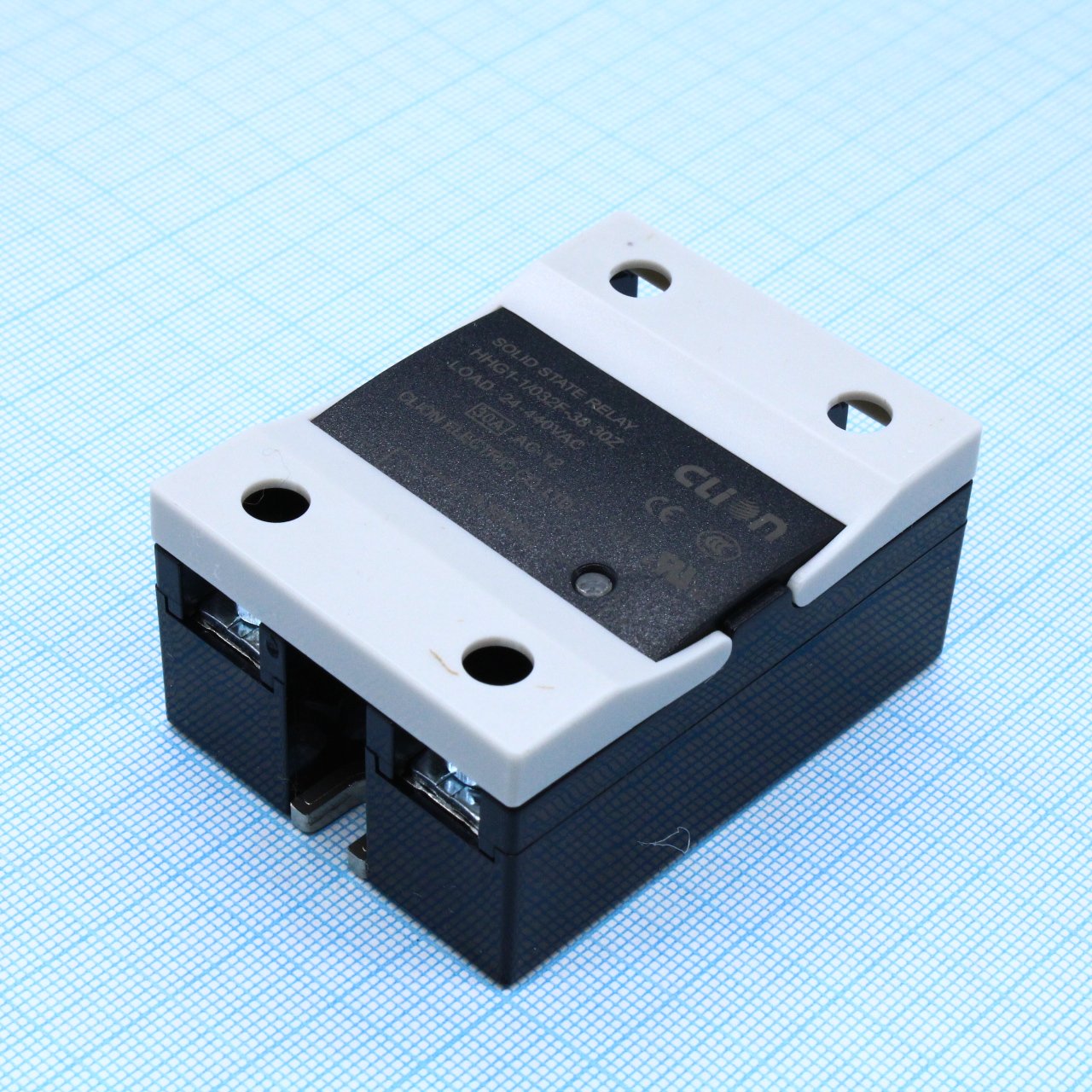

Реле 3-32В, 20A/440VAC (zero-cross)
У поставщика
ПроизводительNCR (Clion)
У поставщиков
27 шт.
Норм. уп.: 10
Цены поставщиков
Склад 13
В наличии:27 шт
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 476,30 |
| от 2 | 1 405,05 |
| от 4 | 1 347,01 |
| от 10 | 1 303,90 |
| от 20 | 1 271,84 |
Описание
Реле от NCR (Clion) с управляющим напряжением 3-32 В постоянного тока. Коммутирует нагрузку до 20 А при напряжении 440 В переменного тока, оснащено схемой переключения в момент нуля (zero-cross). Подходит для управления нагревателями, двигателями и освещением в промышленной автоматике.
Технические характеристики
| Тип | Solid State Relay, zero-cross |
| Серия | HHG1-1 (SSR-DA) |
| Вес | 10A≈110g; 40A≈145g; 80A≈150g |
| Корпус | SSR module |
| Remarks | Input power must be DC voltage, output power must be AC voltage; correct polarity connection required. |
| Тип монтажа | heat sink required for load >10A; fan/water cooling required for load >80A |
| Размеры | 57.2 x 43.5 x 29 mm (LxWxH) |
| Тип входа | DC |
| Zero cross | Да |
| On off time | ≤10mS |
| Тип выхода | AC |
| Артикул | HHG1-1/032F-38-20A |
| Load current | 20A |
| Load voltage | 40-440VAC |
| Ток управления | 6-35mA |
| Напряжение управления | 3-32VDC |
| Indicate method | светодиод |
| Instant voltage | 900VAC |
| Make on voltage | 3VDC |
| Обратное напряжение | 32VDC |
| Voltage drop on | <1.6VAC |
| Break off voltage | 1VDC |
| Диапазон тока нагрузки | 10A~100A |
| Температура окружающей среды | -30~80°C |
| Эл. прочность | ≥2500VAC |
| Leakage current off | ≤10mA |
| Сопр. изоляции | 500MΩ at 500VDC |
| Тип упаковки | Штучный товар |
| Wiring diagram reference | Page 2 |
| Описание (англ.) | Реле 3-32VDC, 20A/440VAC (zero-cross) |
