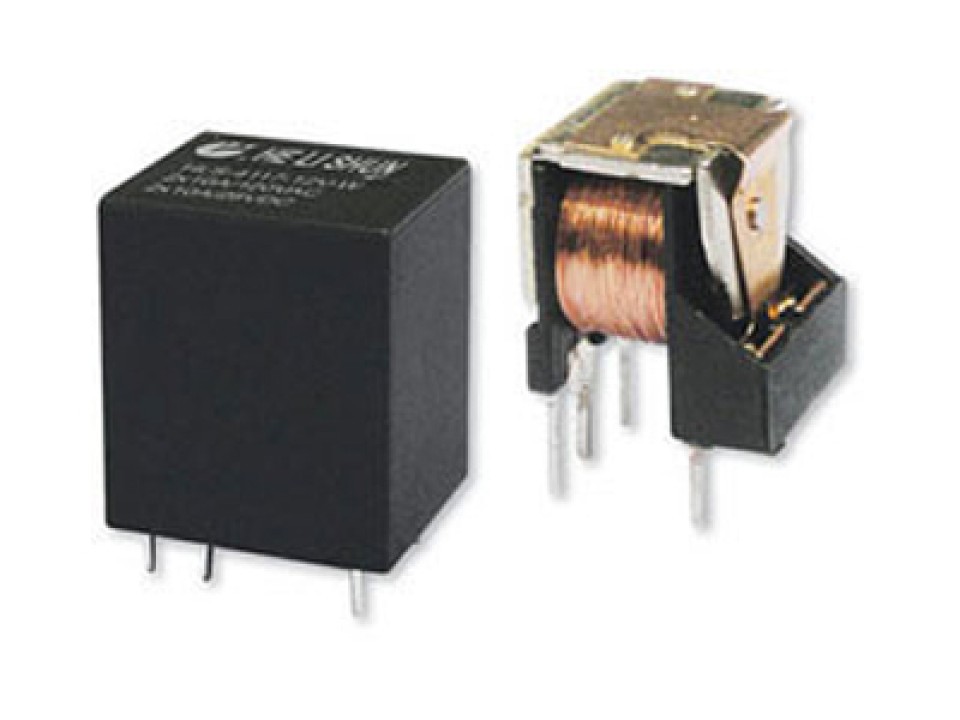

HFKM/024-1Z ST (HLS-4117-24VDC--S-C) 20A-конт.1С реле Helishun (арт. 027262)
У поставщика
ПроизводительHELISHUN
КатегорияРеле электромагнитное
У поставщиков
226 шт.
Норм. уп.: 66
Цены поставщиков
Склад 29
В наличии:226 шт.
Срок поставки: до 10 дн.
Норм. уп.: 66
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 36,45 |
Описание
Реле HFKM/024-1Z ST от Helishun — это электромагнитное реле с катушкой на 24 В постоянного тока. Модель оснащена мощным перекидным контактом (1С), рассчитанным на коммутацию токов до 20 А. Применяется в промышленной автоматике, системах управления и цепях питания для надежного включения и отключения нагрузок.
Технические характеристики
| Тип | силовое реле |
| Вес | 12g (sealed) |
| Тип | электромагнитное |
| Влажность | 40-85% RH |
| Тип монтажа | THT |
| Корпус | Sealed |
| Мощность катушки | 1.1W |
| Артикул | HFKM/024-1Z ST (HLS-4117-24VDC--S-C) |
| Напряжение катушки | 24VDC |
| Форма контакта | 1C (SPDT) |
| Производитель | Helishun |
| Время срабатывания | 3ms max |
| Время отпускания | 1.5ms max |
| Монтаж | Выводной |
| Номин. контакта | 15A/14VDC |
| Сопр. катушки | 524Ω ±10% |
| Электрический ресурс | 100,000 operations at rated load |
| Мех. ресурс | 10,000,000 operations no load |
| Стандарт безопасности | — |
| Влажность окружающей среды | 40-85% RH |
| Материал контакта | AgAlloy |
| Coil rated voltage | 24VDC |
| Макс. коммутируемая мощность | 400W |
| Coil operate voltage | 18VDC |
| Coil release voltage | 2.4VDC |
| Вибростойкость | 20-200Hz, 1.5mm double amplitude |
| Сопр. изоляции | 100MΩ min at 500VDC |
| Макс. коммутируемый ток | 20A |
| Макс. коммутируемое напряжение | 75VDC |
| Coil max allowed voltage | 31.2V |
| Coil operate voltage max | 18V |
| Coil release voltage min | 2.4V |
| Диапазон темп. окр. | -40°C to +85°C |
| Ток контактов | 20 А |
| Initial contact resistance | 100mΩ max at 6VDC 1A |
| Shock resistance destruction | 100G |
| Shock resistance malfunction | 10G |
| Кол-во контактов | 1 |
| Dielectric strength contacts coil | 500VAC 50-60Hz 1min |
| Эл. прочность разомкнутых контактов | 500VAC 50-60Hz 1min |
| Напряжение катушки | 24 В |
