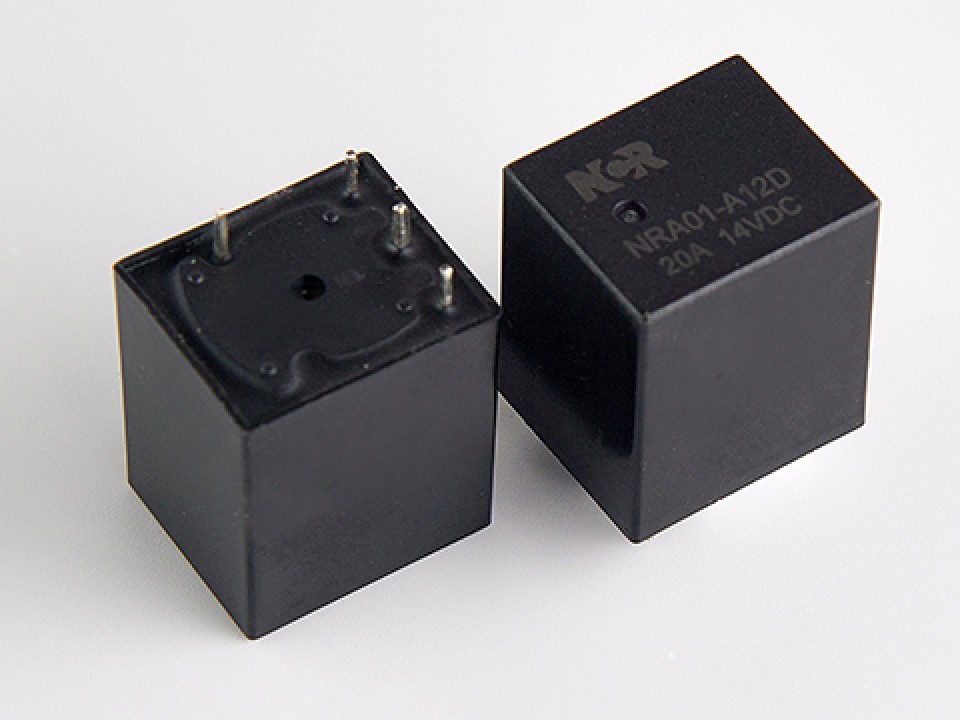

HFKM/012-1H ST (NRA01-1A-12VDC-S) 15A-конт.1А реле NCR (арт. 303909)
У поставщика
ПроизводительNCR RELAY
КатегорияРеле электромагнитное
У поставщиков
325 шт.
Норм. уп.: 25
Цены поставщиков
Склад 29
В наличии:325 шт.
Срок поставки: до 10 дн.
Норм. уп.: 25
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 55,51 |
Описание
Реле HFKM/012-1H ST от NCR RELAY — это электромагнитное реле с одним нормально разомкнутым контактом, рассчитанным на коммутацию до 15 А. Модель с катушкой на 12 В постоянного тока (12VDC) предназначена для цепей управления и силовой коммутации. Компонент подходит для применения в промышленной автоматике, системах управления освещением и бытовой технике. Отличается компактным корпусом и надежностью при коммутации активных нагрузок.
Технические характеристики
| Серия | NRA01 |
| Тип | электромагнитное |
| Влажность | 40~85% |
| Тип монтажа | THT |
| Мощность катушки | 1.1W |
| Weight max | 9.5g |
| Артикул | HFKM/012-1H ST (NRA01-1A-12VDC-S) |
| Sealed type | Sealed (S) |
| Вес ед. | 9.5g max |
| Форма контакта | 1A (SPST-NO) |
| Время срабатывания | 5ms |
| Время отпускания | 3ms |
| Монтаж | Выводной |
| Сопр. катушки | 130Ω ±10% |
| Электрический ресурс | 1 x 10^5 operations |
| Мех. ресурс | 1 x 10^6 operations |
| Материал контакта | Silver Alloy |
| Shock functional | 10G |
| Shock destruction | 100G |
| Сопр. контакта | Max. 100 mΩ (at 6V 1A) |
| Температура окружающей среды | -40°C to +85°C |
| Coil pickup voltage | 7.8VDC max |
| Расположение контактов | 1A (N/O) |
| Max allowable power | 200W |
| Coil dropout voltage | 0.6VDC min |
| Coil nominal voltage | 12VDC |
| Ном. напряжение катушки | 12VDC |
| Vibration functional | 10 to 55 Hz, D.A. of 2mm |
| Сопр. изоляции | Min. 100 MΩ at 500VDC |
| Max allowable current | 20A |
| Max allowable voltage | 75VDC |
| Rating resistive load | 15A at 14VDC, 10A at 14VDC |
| Vibration destruction | 10 to 55 Hz, D.A. of 2mm |
| Макс. сопротивление контакта | 100mΩ at 6V 1A |
| Coil pickup voltage max | 7.8VDC |
| Coil dropout voltage min | 0.60VDC |
| Switching capacity other | 10A at 14VDC |
| Диапазон темп. окр. | -40°C to +85°C |
| Мин. сопротивление изоляции | 100MΩ at 500VDC |
| Ток контактов | 15 А |
| Coil max allowable voltage | 15.6VDC |
| Switching capacity resistive | 15A at 14VDC |
| Breakdown voltage coil contact | 500VAC for 1 min |
| Кол-во контактов | 1 |
| Breakdown voltage open contacts | 500VAC for 1 min |
| Напряжение катушки | 12 В |
