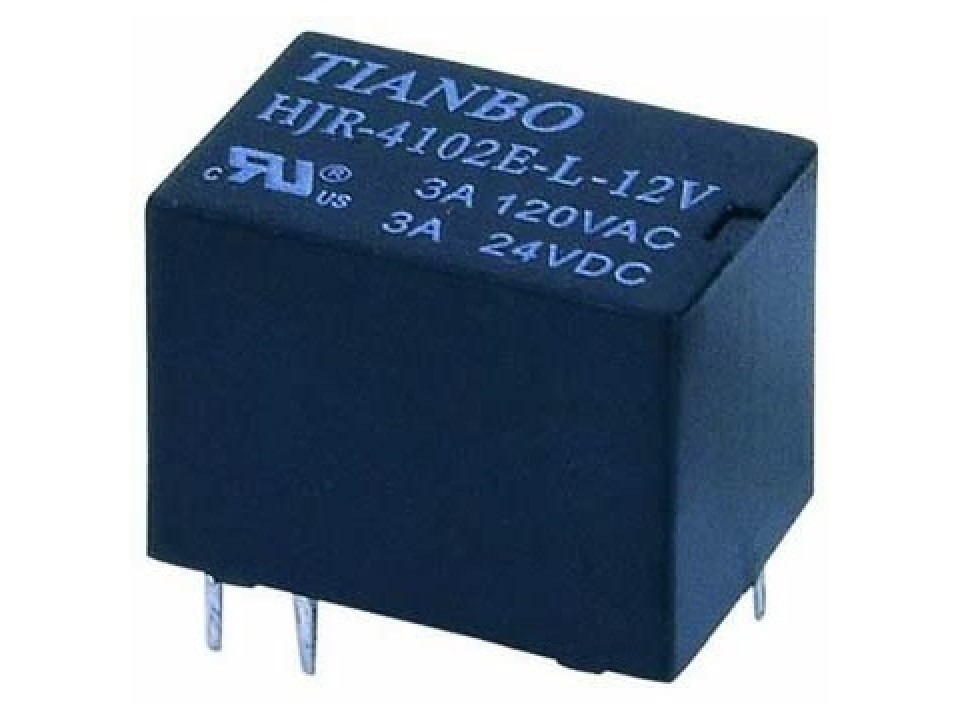

HFD41A/12VDC-HS3 (HJR4102E- L-12VDC-S-Z) 3А-конт.1С реле Tianbo (арт. 027371)
У поставщика
ПроизводительTIANBO
КатегорияРеле электромагнитное
У поставщиков
1 500 шт.
Норм. уп.: 25
Цены поставщиков
Склад 29
В наличии:1 500 шт.
Срок поставки: до 10 дн.
Норм. уп.: 25
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 22,17 |
Описание
Реле HFD41A/12VDC-HS3 от Tianbo — это миниатюрное электромагнитное реле с напряжением катушки 12 В постоянного тока. Модель оснащена переключающим контактом (1C) с номинальным током до 3 А. Устройство отличается высокой чувствительностью и компактными размерами, что делает его пригодным для использования в бытовой технике, системах автоматизации и управления.
Технические характеристики
| Модель | HJR4102E |
| Sealed | Да |
| Вес | approx 3.5g |
| Тип | электромагнитное |
| Корпус | DIP |
| Variant | HFD41A |
| Влажность | 40-85% |
| Min load | 1mA 5VDC |
| Тип монтажа | THT |
| Вибрация | 10-55Hz, 1.5mm |
| Мощность катушки | 0.2W |
| Напряжение катушки | 12VDC |
| Форма контакта | Form C (SPDT) |
| Время срабатывания | 5ms |
| Время отпускания | 5ms |
| Shock damage | 50G |
| Монтаж | Выводной |
| Ном. ток | 16.7mA |
| Сопр. катушки | 720Ω ±10% |
| Электрический ресурс | 100,000 operations at 30 ops/min |
| Мех. ресурс | 10,000,000 operations at 300 ops/min |
| Shock operating | 10G |
| Тип тока | DC |
| Материал контакта | Silver Alloy |
| Станд. безоп. | UL, cUL, TÜV, CQC |
| Contact rating ac | 3A 120VAC, 1A 250VAC |
| Contact rating dc | 3A 24VDC |
| Темп. диапазон | -30°C to +85°C |
| Сопр. контакта | 100mΩ max at 6VDC 1A |
| Макс. рабочее напряжение | 9VDC |
| Макс. коммутируемая мощность | 360VA / 90W |
| Мин. напряжение отпускания | 1.2VDC |
| Сопр. изоляции | 100MΩ min at 500VDC |
| Макс. коммутируемый ток | 5A |
| Макс. коммутируемое напряжение | 240VAC / 60VDC |
| Max applicable voltage | 130% at 70°C, 170% at 23°C of rated |
| Ток контактов | 3 А |
| Кол-во контактов | 1 |
| Dielectric strength contact coil | 1000VAC or 1500VAC for 1 min |
| Эл. прочность разомкнутых контактов | 500VAC for 1 min |
| Макс. частота переключения | 1,800 ops/hr |
| Макс. мех. частота | 18,000 ops/hr |
| Напряжение катушки | 12 В |
