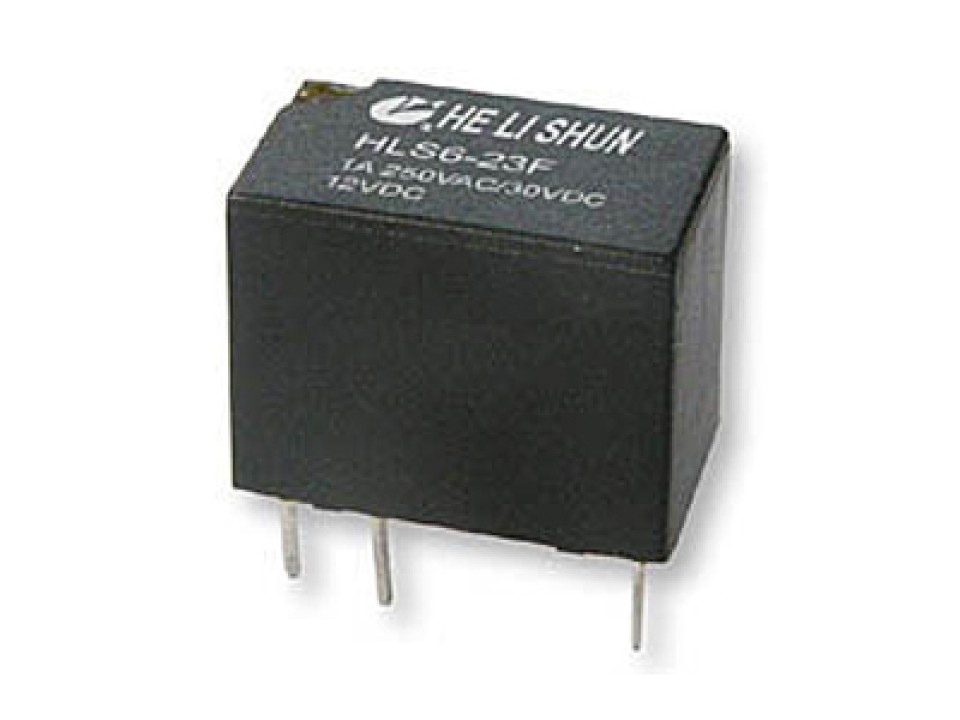

HFD23/012-1ZP (HLS6-23F-DC12V) 1A-конт.1С реле Helishun (арт. 027277)
У поставщика
ПроизводительHELISHUN
КатегорияРеле электромагнитное
У поставщиков
975 шт.
Норм. уп.: 25
Цены поставщиков
Склад 29
В наличии:975 шт.
Срок поставки: до 10 дн.
Норм. уп.: 25
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 52,58 |
Описание
Реле Helishun HFD23/012-1ZP (HLS6-23F-DC12V) — электромеханическое реле с одной переключающей группой контактов (1С) на ток до 1 А. Коммутация осуществляется катушкой на 12 В постоянного тока. Компонент предназначен для применения в цепях управления, автоматики и слаботочной коммутации, где требуется гальваническая развязка и надёжное переключение сигналов.
Технические характеристики
| Тип | Signal relay |
| Вес | 1.8g |
| Тип | Электромагнитное реле |
| Влажность | 40-85% RH |
| Тип монтажа | сквозное отверстие |
| Мощность катушки | 0.2W |
| Размеры | 12.5 x 5.3 x 7.5 mm |
| Артикул | HLS6-23F-DC12V |
| Шаг выводов | 2.54 mm |
| Напряжение катушки | 12VDC |
| Форма контакта | 1C (SPDT) |
| Производитель | Helishun |
| Время срабатывания | 5ms max |
| Время отпускания | 5ms max |
| Монтаж | Выводной |
| Номин. контакта | 2A 120VAC / 24VDC |
| Сопр. катушки | 720Ω ±10% |
| Электрический ресурс | 100,000 operations at rated load |
| Equivalent part | HFD23/012-1ZP |
| Мех. ресурс | 10,000,000 operations |
| Стандарт безопасности | — |
| Тип тока | DC |
| Материал контакта | Au+Ag Alloy |
| Сопр. контакта | 100mΩ max at 6VDC 1A |
| Температура окружающей среды | -30°C to +70°C |
| Max applied voltage | 15.6VDC |
| Макс. коммутируемая мощность | 240VA / 48W |
| Operate voltage max | 9.6VDC |
| Мин. напряжение отпускания | 0.6VDC |
| Вибростойкость | 10-55Hz, 1.5mm double amplitude |
| Сопр. изоляции | 100MΩ min at 500VDC |
| Макс. коммутируемый ток | 2A |
| Макс. коммутируемое напряжение | 120VAC / 60VDC |
| Ток контактов | 1 А |
| Shock resistance destruction | 15G |
| Shock resistance malfunction | 10G |
| Кол-во контактов | 1 |
| Эл. прочность катушка-контакты | 1000VAC 50-60Hz 1 minute |
| Эл. прочность разомкнутых контактов | 500VAC 50-60Hz 1 minute |
| Напряжение катушки | 12 В |
