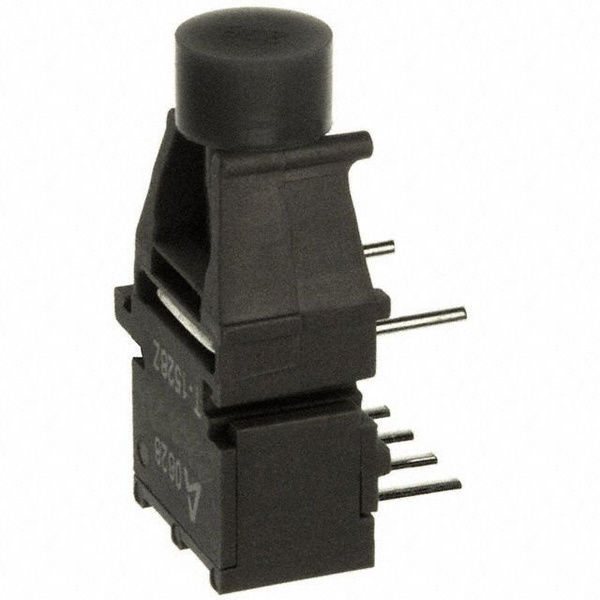

Оптоволоконный передатчик HFBR-1528Z
Нет в наличии
Описание
Оптоволоконный передатчик BROADCOM LIMITED HFBR-1528Z предназначен для передачи данных по оптоволокну. Работает на скорости до 10 Мбит/с, совместим с пластиковым оптоволокном 1 мм POF и HCS 200 мкм. Корпус пластиковый, монтаж в отверстия (THT), 8 выводов. Применяется в промышленной автоматике и системах управления.
Технические характеристики
| Тип монтажа | THT |
| Скорость передачи данных | 10MBd |
| Кол-во выводов | 8 |
| Тип упаковки | plastic housing |
| Прямое напряжение | 1.8V to 2.65V |
| Емкость диода | 60pF |
| Optical fall time | 10ns |
| Optical rise time | 13ns |
| Numerical aperture | 0.5 |
| Fiber compatibility | 1mm POF, 200μm HCS |
| Lead soldering time | 10s |
| Spectral width fwhm | 21nm |
| Пиковая длина волны | 650nm |
| Пиковый прямой ток макс. | 90mA |
| Обратное пробивное напряжение | 13V |
| Макс. обрат. вх. напр. | 3V |
| Диап. темп. хр. | -40°C to +85°C |
| Температура пайки выводов | 260°C |
| Average forward current max | 60mA |
| Диап. раб. темп. | -40°C to +85°C |
| Peak output power 1mm pof 20ma | -15.6dBm to -2.0dBm |
| Peak output power 1mm pof 60ma | -6.0dBm to 0.0dBm |
| Peak output power 200um hcs 60ma | -16.1dBm to -8.5dBm |
| Тепл. сопр. переход-корпус | 140°C/W |
| Optical power temperature coefficient | -0.40%/°C |
| Forward voltage temperature coefficient | -1.8mV/°C |
| Peak wavelength temperature coefficient | 0.12nm/°C |
