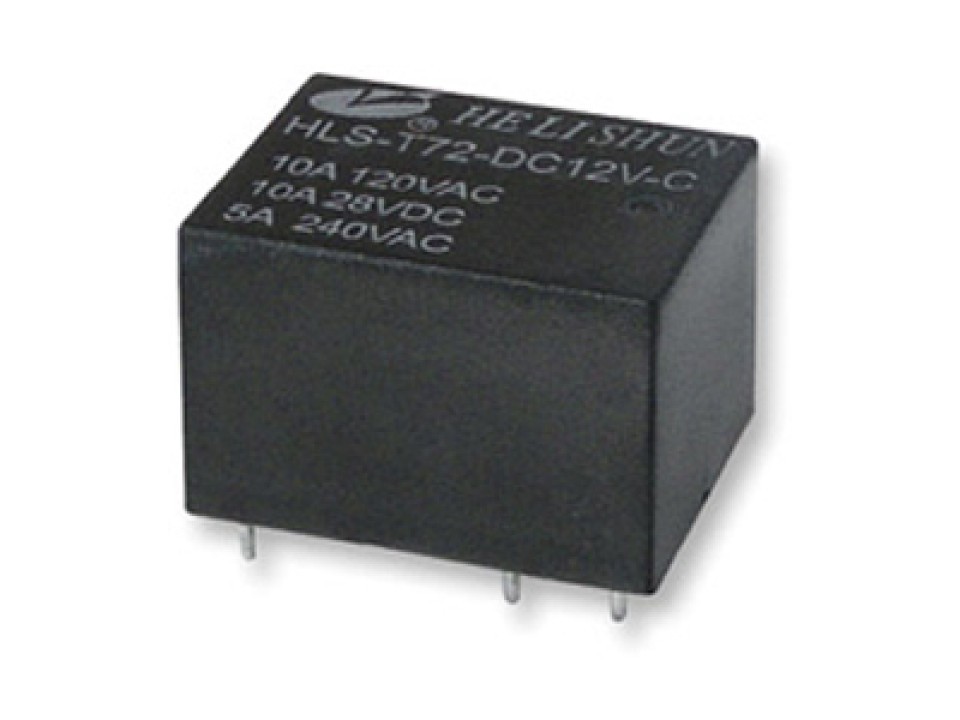

HF8-1CH-24D (HLS-T72-DC24V-C) 10A-конт.1С реле Helishun (арт. 027288)
У поставщика
ПроизводительHELISHUN
КатегорияРеле электромагнитное
У поставщиков
240 шт.
Норм. уп.: 20
Цены поставщиков
Склад 29
В наличии:240 шт.
Срок поставки: до 10 дн.
Норм. уп.: 20
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 34,47 |
Описание
Реле промежуточное HF8-1CH-24D (HLS-T72-DC24V-C) от бренда Helishun. Это электромеханическое реле с одной переключающей группой контактов (1С), рассчитанное на коммутацию токов до 10 А. Предназначено для использования в цепях управления и автоматики, работает от катушки постоянного тока напряжением 24 В. Модель отличается компактным корпусом и высокой коммутационной износостойкостью.
Технические характеристики
| Вес | approx 10g |
| Тип | Электромагнитное реле |
| Корпус | DIP style |
| Тип монтажа | Through-hole (THT) |
| Мощность катушки | 0.45W |
| Размеры | 16.9mm x 22mm x 9.41mm (approx) |
| Шаг выводов | 5.08mm |
| Напряжение катушки | 24VDC |
| Форма контакта | 1 Form C (SPDT) |
| Время срабатывания | 7ms max |
| Время отпускания | 4ms max |
| Монтаж | Выводной |
| Номин. контакта | 10A 120VAC/28VDC, 5A 240VAC |
| Сопр. катушки | 1280Ω ±10% |
| Электрический ресурс | 100,000 operations (rated load) |
| Мех. ресурс | 10,000,000 operations (no load) |
| Стандарт безопасности | не указано |
| Тип тока | DC |
| Влажность окружающей среды | 40-85% RH |
| Материал контакта | AgAlloy |
| Max applied voltage | 31.2V |
| Макс. коммутируемая мощность | 1200VA/240W |
| Operate voltage max | 18V |
| Мин. напряжение отпускания | 1.2V |
| Вибростойкость | 10-55Hz, 1.5mm double amplitude |
| Сопр. изоляции | 100MΩ min at 500VDC |
| Макс. коммутируемый ток | 10A |
| Макс. коммутируемое напряжение | 250VAC/30VDC |
| Диапазон темп. окр. | -40°C to +85°C |
| Ток контактов | 10 А |
| Initial contact resistance | 100mΩ max at 6VDC 1A |
| Shock resistance destruction | 100G |
| Shock resistance malfunction | 10G |
| Кол-во контактов | 1 |
| Dielectric strength contacts coil | 2000VAC 50-60Hz 1min |
| Эл. прочность разомкнутых контактов | 750VAC 50-60Hz 1min |
| Напряжение катушки | 24 В |
