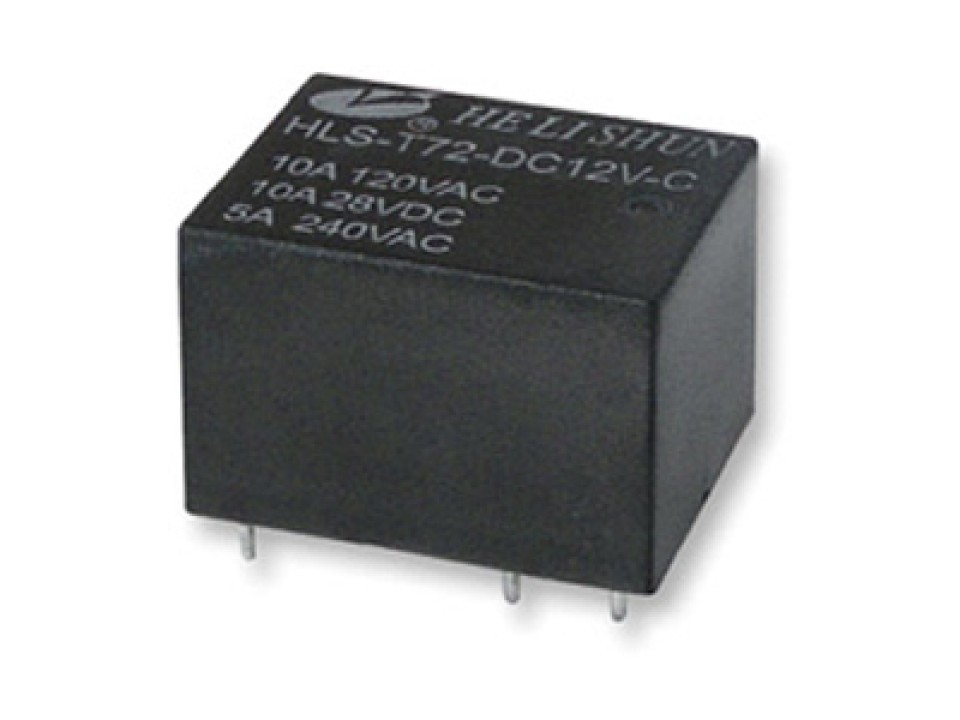

HF8-1CH-12D (HLS-T72-DC12V-C) 10A-конт.1С реле Helishun (арт. 027287)
У поставщика
ПроизводительHELISHUN
КатегорияРеле электромагнитное
У поставщиков
119 шт.
Норм. уп.: 20
Цены поставщиков
Склад 29
В наличии:119 шт.
Срок поставки: до 10 дн.
Норм. уп.: 20
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 33,32 |
Описание
Реле Helishun HF8-1CH-12D (HLS-T72-DC12V-C) — электромагнитное реле с одной переключающей группой контактов (1С). Рассчитано на коммутацию нагрузки до 10 А при напряжении катушки 12 В постоянного тока. Применяется в промышленной автоматике, системах управления и бытовой технике для цепей сигнализации и управления.
Технические характеристики
| Вес | approx 10g |
| Тип | Электромагнитное реле |
| Корпус | DIP |
| Тип монтажа | tht (сквозное отверстие) |
| Мощность катушки | 0.36W (high sensitive) |
| Размеры | Ширина: 16.9mm; Высота: 9.41mm; Длина: 22mm |
| Артикул | HF8-1CH-12D |
| Форма контакта | 1 Form C (SPDT) |
| Время срабатывания | 7ms max |
| Время отпускания | 4ms max |
| Монтаж | Выводной |
| Alternate part | HLS-T72-DC12V-C |
| Сопр. катушки | 400Ω ±10% |
| Электрический ресурс | 100,000 operations (rated load) |
| Мех. ресурс | 10,000,000 operations (no load) |
| Operate voltage | 9VDC max |
| Release voltage | 0.6VDC min |
| Стандарт безопасности | не указано |
| Влажность окружающей среды | 40-85% RH |
| Материал контакта | AgAlloy |
| Конфиг. выводов | 5 pins, spacing 5.08mm, row spacing 19.05mm |
| Rated voltage coil | 12VDC |
| Макс. коммутируемая мощность | 1200VA / 240W |
| Вибростойкость | 10-55Hz, 1.5mm double amplitude |
| Сопр. изоляции | 100MΩ min @ 500VDC |
| Макс. коммутируемый ток | 10A |
| Макс. коммутируемое напряжение | 250VAC / 30VDC |
| Номин. контактов (резистивная) | 10A @ 120VAC / 28VDC; 5A @ 240VAC |
| Max applied voltage coil | 15.6VDC |
| Диапазон темп. окр. | -40°C to +85°C |
| Ток контактов | 10 А |
| Initial contact resistance | 100mΩ max @ 6VDC 1A |
| Shock resistance destruction | 100G |
| Shock resistance malfunction | 10G |
| Кол-во контактов | 1 |
| Эл. прочность разомкнутых контактов | 750VAC 50-60Hz for 1 min |
| Напряжение катушки | 12 В |
| Прочность изоляции катушка-контакты | 2000VAC 50-60Hz for 1 min |
