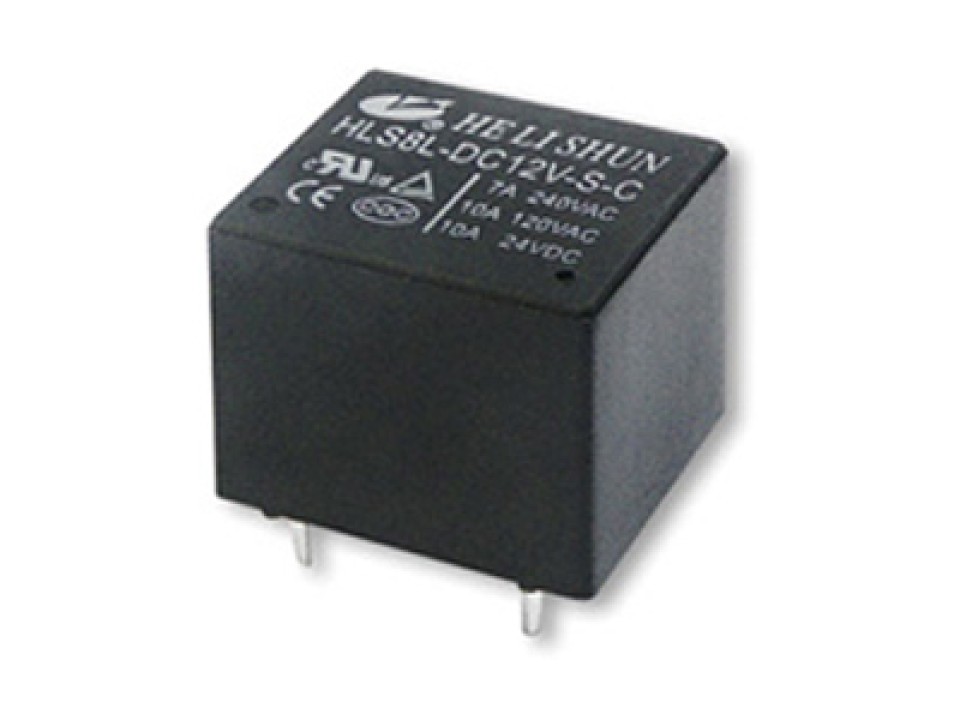

HF7FF/005-1ZT (HLS8-T73-D-DC5V-S-C) 15A-конт.1С реле Helishun (арт. 027290)
У поставщика
ПроизводительHELISHUN
КатегорияРеле электромагнитное
У поставщиков
10 500 шт.
Норм. уп.: 100
Цены поставщиков
Склад 29
В наличии:10 500 шт.
Срок поставки: до 10 дн.
Норм. уп.: 100
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 31,04 |
Описание
Реле Helishun HF7FF/005-1ZT (HLS8-T73-D-DC5V-S-C) — электромеханическое реле с одной переключающей группой контактов (1С). Коммутирует нагрузку до 15 А, управляется напряжением катушки 5 В постоянного тока. Применяется в промышленной автоматике, системах управления и бытовой технике для коммутации цепей средней мощности.
Технические характеристики
| Вес | approx 10g |
| Тип | электромагнитное |
| Влажность | 40-85% RH |
| Тип монтажа | THT |
| Coil type | D (high power 0.45W) |
| Корпус | Sealed |
| Мощность катушки | 0.45W |
| Размеры | 19.0mm x 15.5mm x 15.5mm |
| Артикул | HF7FF/005-1ZT |
| Напряжение катушки | 5V DC |
| Форма контакта | 1C (SPDT) |
| Время срабатывания | 10 ms max |
| Время отпускания | 5 ms max |
| Монтаж | Выводной |
| Номин. контакта | 15A at 120VAC, 10A at 250VAC, 7A at 30VDC |
| Сопр. катушки | 70 Ω ±10% |
| Электрический ресурс | 100,000 operations (rated load) |
| Мех. ресурс | 10,000,000 operations (no load) |
| Тип тока | DC |
| Материал контакта | AgAlloy |
| Станд. безоп. | UL, TUV, CE, CQC |
| Температура окружающей среды | -40°C to +85°C |
| Max allowed voltage | 6.5V |
| Макс. коммутируемая мощность | 2770VA / 240W |
| Operate voltage max | 3.75V |
| Мин. напряжение отпускания | 0.25V |
| Вибростойкость | 10-55 Hz, 1.5 mm double amplitude |
| Сопр. изоляции | 100 MΩ min at 500VDC |
| Макс. коммутируемый ток | 15A |
| Макс. коммутируемое напряжение | 250VAC / 30VDC |
| Alternative part number | HLS8-T73-D-DC5V-S-C |
| Ток контактов | 15 А |
| Initial contact resistance | 100 mΩ max at 6VDC 1A |
| Shock resistance destruction | 100G |
| Shock resistance malfunction | 10G |
| Кол-во контактов | 1 |
| Эл. прочность катушка-контакты | 1500VAC 50-60Hz 1 min |
| Эл. прочность разомкнутых контактов | 750VAC 50-60Hz 1 min |
| Напряжение катушки | 5 В |
