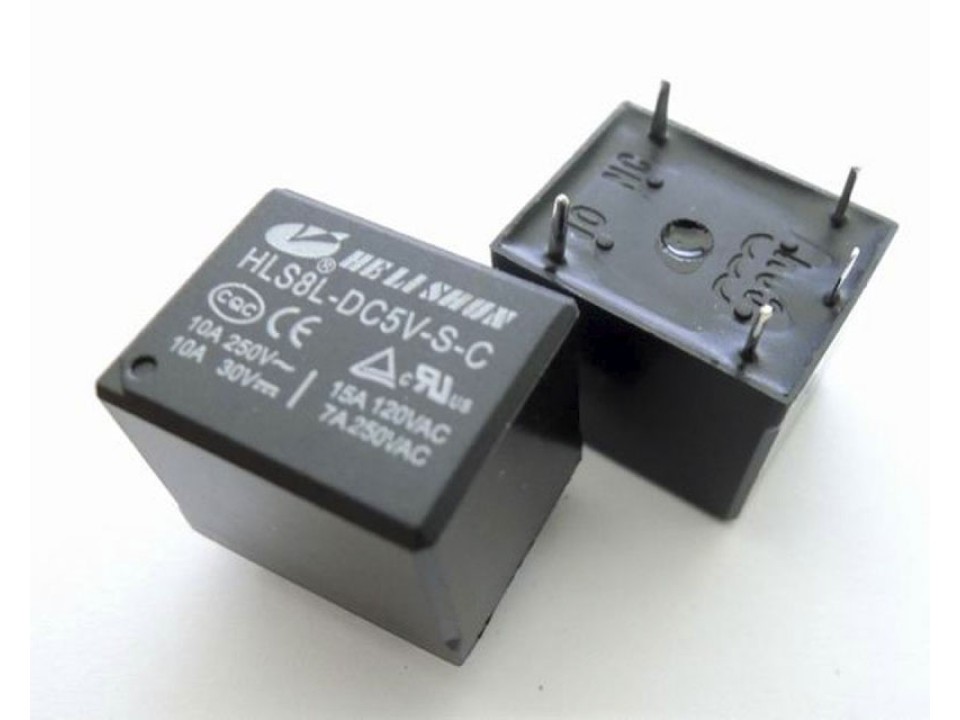

HF3FF/012-1Z (HLS8L-DC12V-S-C) 15A-конт.1С реле Helishun (арт. 210958)
У поставщика
ПроизводительHELISHUN
КатегорияРеле электромагнитное
У поставщиков
9 100 шт.
Норм. уп.: 100
Цены поставщиков
Склад 29
В наличии:9 100 шт.
Срок поставки: до 10 дн.
Норм. уп.: 100
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 30,48 |
Описание
Реле Helishun HF3FF/012-1Z (HLS8L-DC12V-S-C) — электромеханическое реле с одной переключающей группой контактов (1C) и номинальным током 15 А. Коммутирующая катушка рассчитана на напряжение 12 В постоянного тока. Модель отличается компактным корпусом и высокой коммутационной способностью, что делает её пригодной для управления нагрузками в бытовой технике, системах автоматизации и промышленных устройствах.
Технические характеристики
| Тип | реле |
| Вес | approx 10g |
| Тип | электромагнитное |
| Корпус | HLS8L |
| Влажность | 40-85% RH |
| Тип монтажа | THT |
| Корпус | Sealed |
| Кол-во выводов | 5 |
| Мощность катушки | 0.36W (high sensitive) |
| Размеры | 19.0mm x 15.5mm (height not specified) |
| Артикул | HLS8L-DC12V-S-C |
| Форма контакта | 1C (SPDT) |
| Производитель | Helishun |
| Время срабатывания | 10ms max |
| Время отпускания | 5ms max |
| Монтаж | Выводной |
| Название компонента | HF3FF/012-1Z (HLS8L-DC12V-S-C) 15A-конт.1С реле Helishun |
| Сопр. катушки | 320Ω ±10% |
| Contact ratings | 7A 240VAC/30VDC, 10A 250VAC/30VDC, 7A 250VAC/15A120VAC |
| Электрический ресурс | 100,000 operations (rated load) |
| Мех. ресурс | 10,000,000 operations (no load) |
| Тип тока | DC |
| Влажность окружающей среды | 40-85% RH |
| Coil max voltage | 15.6VDC |
| Материал контакта | AgAlloy |
| Станд. безоп. | UL, TUV, CE, CQC |
| Contact form type | 1C |
| Coil rated voltage | 12VDC |
| Coil voltage rated | 12VDC |
| Температура окружающей среды | -40°C to +85°C |
| Макс. коммутируемая мощность | 2770VA/240W |
| Вибростойкость | 10-55Hz, 1.5mm double amplitude |
| Сопр. изоляции | 100MΩ min at 500VDC |
| Макс. коммутируемый ток | 15A |
| Макс. коммутируемое напряжение | 250VAC/30VDC |
| Coil max allowed voltage | 15.6VDC |
| Coil operate voltage max | 9VDC |
| Coil release voltage min | 0.6VDC |
| Диапазон темп. окр. | -40°C to +85°C |
| Ток контактов | 15 А |
| Начальное сопротивление контакта | 100mΩ max at 6VDC 1A |
| Initial contact resistance | 100mΩ max at 6VDC 1A |
| Shock resistance destruction | 100G |
| Shock resistance malfunction | 10G |
| Кол-во контактов | 1 |
| Dielectric strength contacts coil | 1500VAC 50-60Hz 1min |
| Эл. прочность разомкнутых контактов | 750VAC 50-60Hz 1min |
| Напряжение катушки | 12 В |
| Dielectric strength between open contacts | 750VAC 50-60Hz 1min |
| Dielectric strength between contacts and coil | 1500VAC 50-60Hz 1min |
