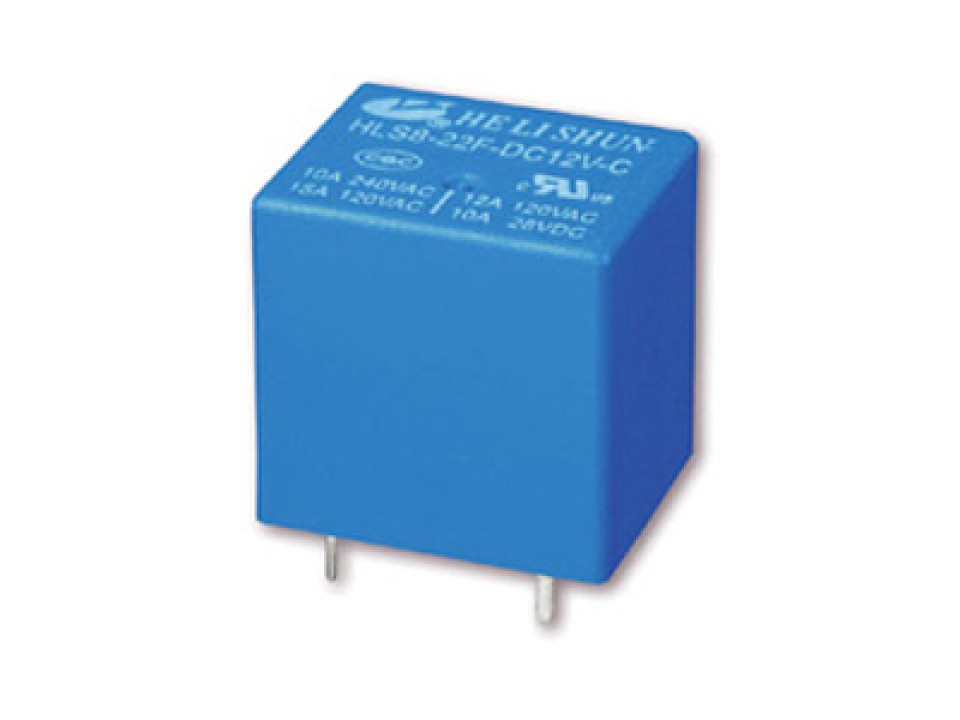

HF21FF/012-1ZS (HLS8-22F-DC12V-C) 15A-конт.1С реле Helishun (арт. 027295)
У поставщика
ПроизводительHELISHUN
КатегорияРеле электромагнитное
У поставщиков
2 150 шт.
Норм. уп.: 50
Цены поставщиков
Склад 29
В наличии:2 150 шт.
Срок поставки: до 10 дн.
Норм. уп.: 50
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 36,50 |
Описание
Реле HF21FF/012-1ZS (аналог HLS8-22F-DC12V-C) от Helishun — это электромеханическое реле с одной переключающей группой контактов (1С). Коммутирует нагрузку до 15 А, что делает его подходящим для управления мощными цепями в промышленной автоматике и бытовой технике. Катушка рассчитана на напряжение 12 В постоянного тока, обеспечивая надежное срабатывание. Компактный корпус и высокая коммутационная способность позволяют применять реле в системах управления, пускорегулирующей аппаратуре и интерфейсных модулях.
Технические характеристики
| Вес | 13g |
| Тип | электромагнитное |
| Корпус | реле |
| Влажность | 40-85% RH |
| Тип монтажа | THT |
| Размеры | 20.2mm x 16.5mm (approx) |
| Форма контакта | 1C |
| Время срабатывания | 10ms max |
| Время отпускания | 5ms max |
| Монтаж | Выводной |
| Код заказа | HLS8-22F-DC12V-C |
| Сопр. катушки | 400Ω ±10% |
| Электрический ресурс | 100,000 operations at rated load |
| Мех. ресурс | 10,000,000 operations no load |
| Тип тока | DC |
| Материал контакта | AgAlloy |
| Сопр. контакта | 100mΩ max at 6VDC 1A |
| Температура окружающей среды | -40°C to +85°C |
| Max allowed voltage | 15.6VDC |
| Макс. коммутируемая мощность | 2400VA / 240W |
| Operate voltage min | 9VDC |
| Мин. напряжение отпускания | 0.6VDC |
| Ном. напряжение катушки | 12VDC |
| Вибростойкость | 10-55Hz, 1.5mm double amplitude |
| Contact rating dc 28v | 10A |
| Сопр. изоляции | 100MΩ min at 500VDC |
| Макс. коммутируемый ток | 15A |
| Макс. коммутируемое напряжение | 250VAC / 30VDC |
| Contact rating ac 120v | 12A |
| Contact rating ac 240v | 10A |
| Ток контактов | 15 А |
| Shock resistance destruction | 100G |
| Shock resistance malfunction | 10G |
| Кол-во контактов | 1 |
| Эл. прочность катушка-контакты | 1500VAC 50-60Hz 1min |
| Эл. прочность разомкнутых контактов | 750VAC 50-60Hz 1min |
| Напряжение катушки | 12 В |
