Реле миниатюрное силовое катушка 12В 5А 4 группы на переключение
У поставщика
ПроизводительHongfa
У поставщиков
400 шт.
Норм. уп.: 30
Цены поставщиков
Склад 13
В наличии:400 шт
Срок поставки: до недели
Норм. уп.: 30
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 323,10 |
| от 5 | 319,10 |
| от 9 | 314,10 |
| от 17 | 307,41 |
| от 30 | 298,11 |
Описание

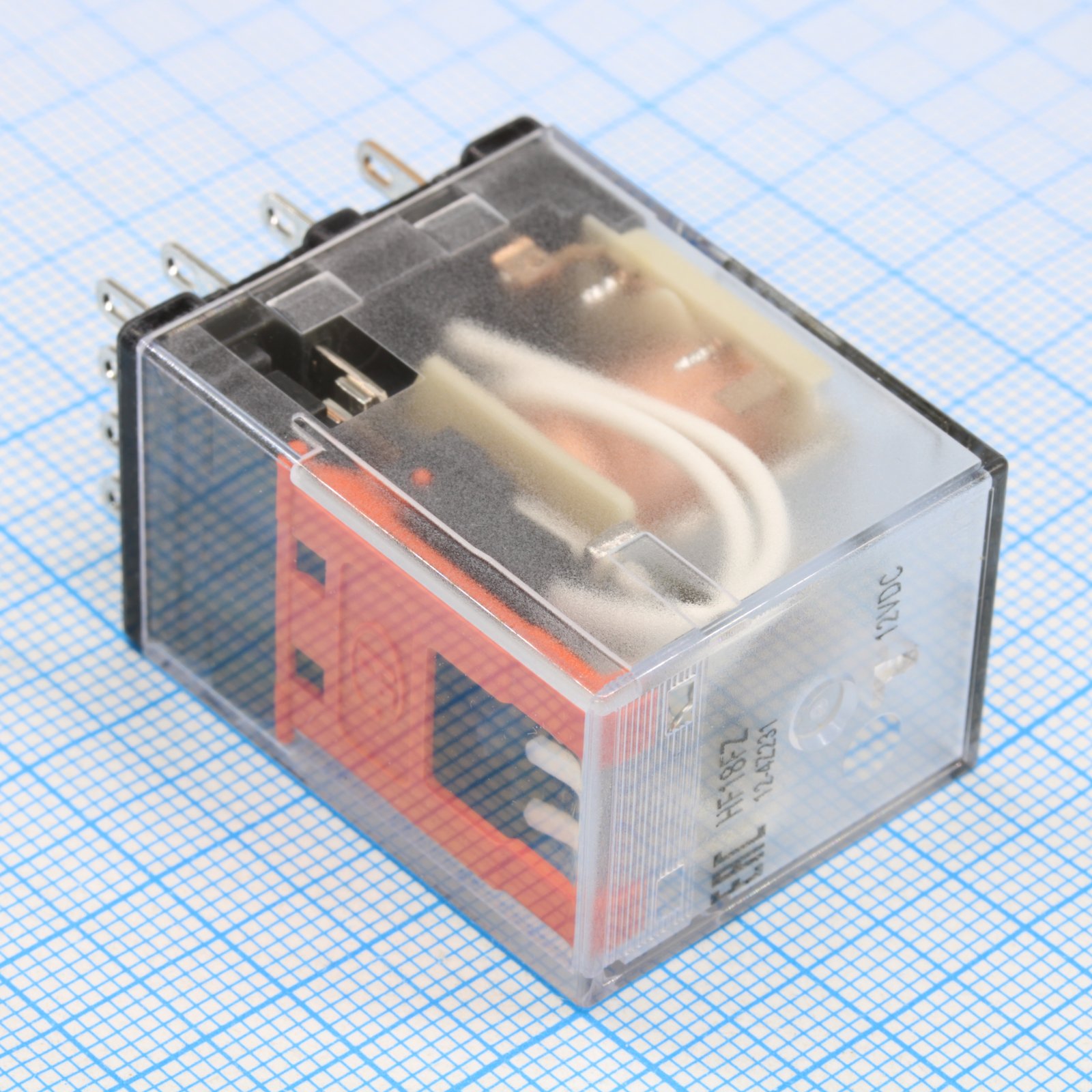

Миниатюрное силовое реле Hongfa HF18FZ/12-4Z231 с катушкой на 12 В постоянного тока. Коммутирует нагрузку до 5 А и имеет 4 переключающие группы контактов (4PDT). Корпус выполнен в формате палетты для удобства монтажа. Подходит для применения в промышленной автоматике и системах управления.
Технические характеристики
| Светодиод | With LED |
| Корпус | Plug-in socket |
| Влажность | 5% to 85% RH |
| Тип монтажа | розетка |
| Мощность катушки | 0.9W |
| Размеры | See outline dimensions (not fully specified in text) |
| Выводы | штекерный |
| Кнопка теста | With test button |
| Вес ед. | 39.4g |
| Напряжение катушки | 12VDC |
| Конструкция | Dust protected |
| Время срабатывания | 20ms max |
| Время отпускания | 15ms max (DC type) |
| Соотв. RoHS | Да |
| Сопр. катушки | 180Ω ±15% |
| Coil max voltage | 13.2VDC |
| Одобр. безоп. | UL/CUL, CQC, VDE |
| Нагрев | 85K max |
| Сопр. контакта | 100mΩ max (at 1A 6VDC) |
| Температура окружающей среды | -40 to 70°C |
| Расположение контактов | 4Z (4 Form C) |
| Макс. коммутируемая мощность | 1385VA / 150W |
| Электрическая стойкость | 1 x 10^5 ops (5A 277VAC or 5A 30VDC, resistive load, room temp., 1s on 9s off) |
| Механическая износостойкость | 2 x 10^7 ops (DC type) |
| Вибростойкость | 10Hz to 55Hz 1mm DA |
| Примечание | 12VDC 5A 4PDT |
| Сопр. изоляции | 1000MΩ min (at 500VDC) |
| Макс. коммутируемый ток | 5A |
| Макс. коммутируемое напряжение | 277VAC / 30VDC |
| Coil pickup voltage max | 9.6VDC |
| Тип упаковки | Palette (палетта) |
| Coil dropout voltage min | 3.6VDC |
| Номин. контактов (резистивная) | 5A 220VAC/24VDC |
| Удар функц. | 200m/s² (NO), 100m/s² (NC) |
| Ударопрочность разрушающая | 1000m/s² |
| Описание (англ.) | Miniature Intermediate Power Relay 12VDC 4FormC |
| Dielectric strength between contact sets | 1500VAC 1min (4Z) |
| Dielectric strength between open contacts | 1000VAC 1min |
| Dielectric strength between coil and contacts | 2000VAC 1min |
