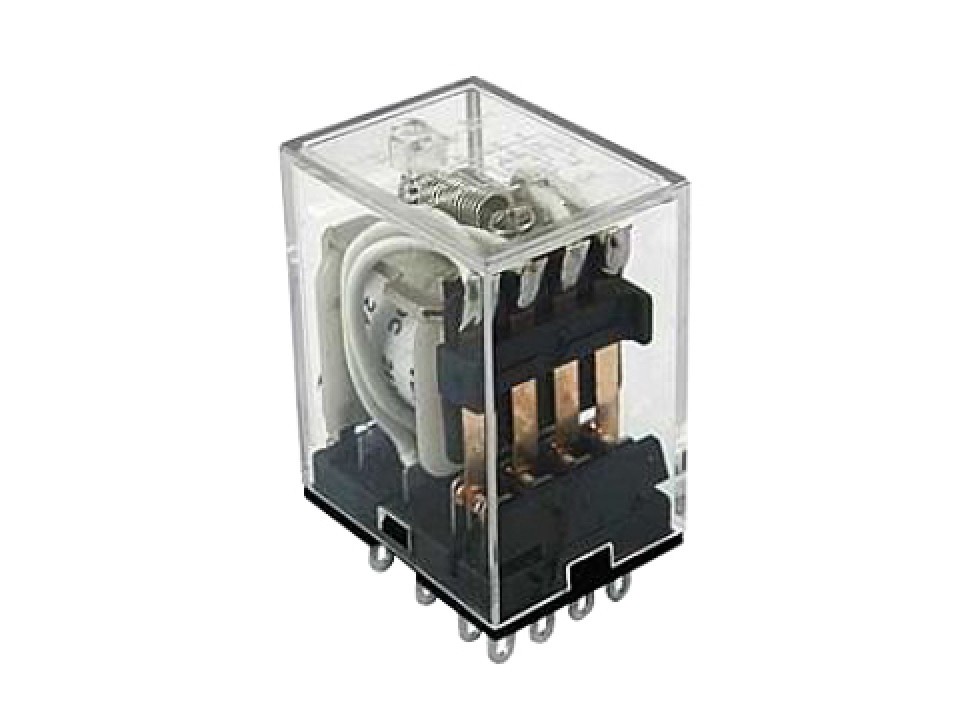

HF18FF/A220-4Z1 (HJQ-22F-4Z /220VAC) 5A-конт.4С plug-in реле Tianbo (арт. 027257)
У поставщика
ПроизводительTIANBO
КатегорияРеле электромагнитное
У поставщиков
126 шт.
Норм. уп.: 40
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 29срок до 10 дн.
Цена за шт170,58 ₽
Сумма6 823,20 ₽
В наличии126 шт
заказ со склада от 3 000,00 ₽упаковка 40 штюрлицам и ИП
Заказ со склада «Склад 29» с этой позицией — 6 823,20 ₽: минимальная сумма склада набрана.
40 шт · Склад 29 · 6 823,20 ₽
Описание
Реле промежуточное HF18FF/A220-4Z1 производства Tianbo (серия HJQ-22F-4Z) предназначено для коммутации электрических цепей с напряжением катушки 220 В переменного тока. Модель оснащена четырьмя переключающими контактами (4С) с номинальным током до 5 А, выполнена в корпусе для установки на разъем (plug-in). Применяется в промышленной автоматике, системах управления и распределительных щитах для гальванической развязки и усиления сигналов управления.
Технические характеристики
| Вес | 35g |
| Тип | Электромагнитное реле |
| Влажность | 40-85% |
| Тип монтажа | Plug-in (socket mount) |
| Тип катушки | AC |
| Мощность катушки | 1.2VA |
| Размеры | 28mm x 21.5mm x 35mm |
| Артикул | HF18FF/A220-4Z1 (HJQ-22F-4Z /220VAC) |
| Форма контакта | 4Z (4 Form C) |
| Минимальная нагрузка | 100mA at 5VDC |
| Время срабатывания | 25ms |
| Время отпускания | 25ms |
| Монтаж | Выводной (plug-in) |
| Сопр. катушки | 14400Ω |
| Напряжение катушки, AC | 220VAC |
| Электрический ресурс | 100,000 срабатываний |
| Мех. ресурс | 10,000,000 operations |
| Число полюсов | 4 |
| Тип тока | AC |
| Материал контакта | Серебряный сплав |
| Станд. безоп. | UL, cUL, CQC, CSA |
| Номинал контакта, AC | 5A at 240VAC |
| Номинальное напряжение DC контактов | 5A at 28VDC |
| Темп. диапазон | -40°C to +70°C |
| Сопр. контакта | 100mΩ max at 6VDC 1A |
| Макс. коммутируемая мощность | 1200VA / 140W |
| Вибростойкость | 10-55Hz, 1.5mm |
| Сопр. изоляции | 100MΩ at 500VDC |
| Макс. коммутируемый ток | 5A |
| Макс. коммутируемое напряжение | 240VAC / 28VDC |
| Макс. рабочее напряжение перем. | 176VAC |
| Мин. напряжение отпускания, AC | 44VAC |
| Удар без поврежд. | 100G |
| Ток контактов | 5 А |
| Макс. рабочее напряжение, 23 °C | 170% of rated voltage |
| Макс. рабочее напряжение, 70 °C | 130% of rated voltage |
| Удар при работе | 20G |
| Кол-во контактов | 4 |
| Макс. частота переключения | 1,800 операций/ч |
| Макс. мех. частота | 18,000 операций/ч |
| Электрическая прочность контакт-катушка | 1500 В AC в течение 1 минуты |
| Напряжение катушки | 220 В AC |
| Эл. прочность между контактами | 1000 В перем. тока в течение 1 мин |
| AC/DC | AC |
