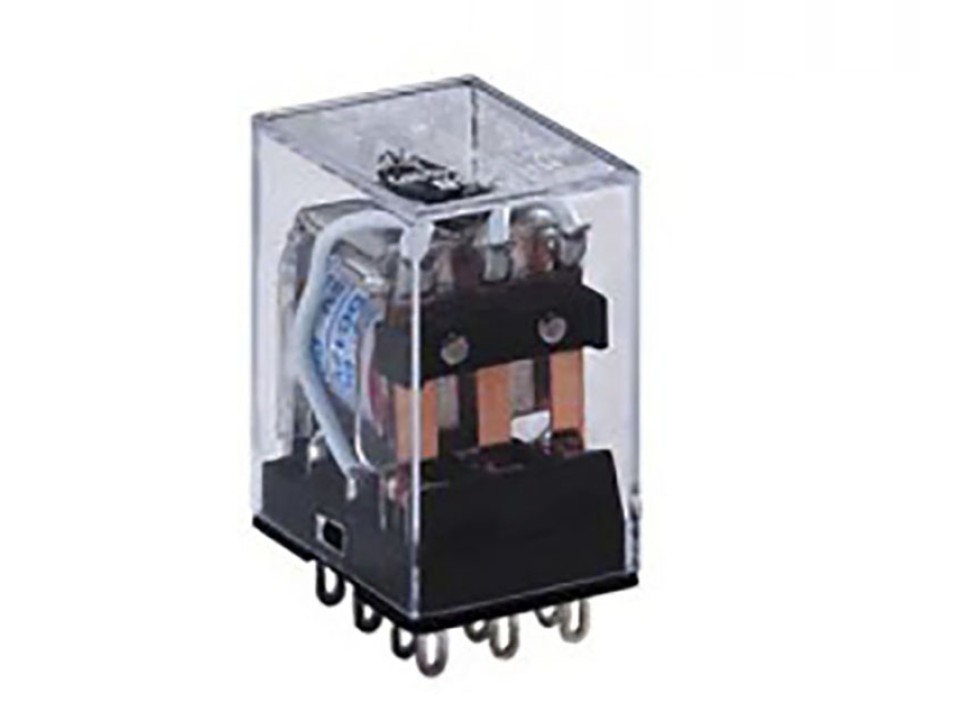

HF18FF/A220-3Z2 (HHC68B-3Z-AC240V) 5А-конт.3С PCB реле NCR (арт. 211092)
У поставщика
ПроизводительNCR RELAY
КатегорияРеле электромагнитное
У поставщиков
969 шт.
Норм. уп.: 20
Цены поставщиков
Склад 29
В наличии:969 шт.
Срок поставки: до 10 дн.
Норм. уп.: 20
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 166,50 |
Описание
Реле NCR модели HF18FF/A220-3Z2 (HHC68B-3Z-AC240V) — это электромеханическое реле с тремя переключающими контактами (3С). Компонент рассчитан на управляющее напряжение катушки 240 В переменного тока и коммутацию нагрузки до 5 А. Используется в промышленной автоматике, системах управления и распределительных щитах для гальванической развязки цепей и коммутации исполнительных механизмов.
Технические характеристики
| Серия | HHC68B |
| Вес | 35g |
| Тип | Электромагнитное реле |
| Тип монтажа | THT (PCB) or socket (35mm DIN rail) |
| Coil type | AC |
| Мощность катушки | 1.2VA |
| Led option | Available (marked L) |
| Артикул | HF18FF/A220-3Z2 (HHC68B-3Z-AC240V) |
| Напряжение катушки | 220VAC (nominal), max 242VAC |
| Время срабатывания | 15ms max |
| Время отпускания | 10ms max |
| Shock damage | 100G |
| Корпус | PCB |
| Монтаж | Выводной |
| Номин. контакта | 5A at 240VAC/28VDC (resistive load, cosφ=1) |
| Сопр. катушки | 14100 Ω ±10% |
| Электрический ресурс | 1×10^5 operations |
| Мех. ресурс | 1×10^7 operations |
| Shock endurance | 10G |
| Тип тока | AC |
| Материал контакта | Silver Alloy |
| Vibration damage | 10 to 55Hz, 1.0mm D.A. |
| Сопр. контакта | 100 mΩ max |
| Расположение контактов | 3PDT (3C) |
| Vibration endurance | 10 to 55Hz, 1.0mm D.A. |
| Сопр. изоляции | 100 MΩ min at 500VDC |
| Макс. коммутируемое напряжение | 277VAC/28VDC |
| Min breaking capacity | 0.3W |
| Диапазон темп. окр. | -25°C to +55°C |
| Ток контактов | 5 А |
| Кол-во контактов | 3 |
| Диэл. прочность катушка-контакт | 1500VAC (50/60Hz) for 1 min |
| Эл. прочность разомкнутых контактов | 1000VAC (50/60Hz) for 1 min |
| Напряжение катушки | 240 В AC |
