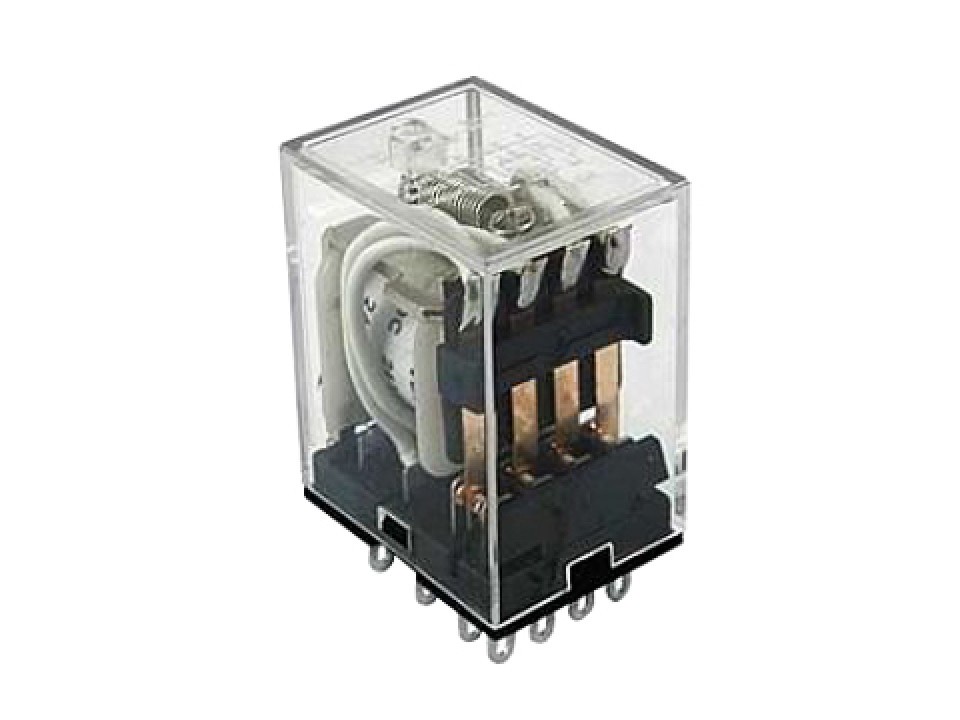

HF18FF/A110-4Z1 (HJQ-22F-4Z-110VAC) 5A-конт.4С plug-in реле Tianbo (арт. 027256)
У поставщика
ПроизводительTIANBO
КатегорияРеле электромагнитное
У поставщиков
11 шт.
Норм. уп.: 40
Описание
Реле промежуточное HF18FF/A110-4Z1 (HJQ-22F-4Z-110VAC) от производителя TIANBO — коммутационное устройство на 4 переключающие группы контактов (4С). Модель рассчитана на управляющее напряжение 110 В переменного тока и коммутацию тока до 5 А. Применяется в промышленных цепях автоматики, системах управления и распределительных щитах для гальванической развязки и усиления сигналов. Конструкция с Plug-in разъёмом упрощает монтаж и замену без демонтажа проводки.
Технические характеристики
| Тип | электромеханическое реле |
| Модель | HJQ-22F |
| Вес | 35g |
| Тип | Электромагнитное реле |
| Влажность | 40-85% |
| Тип монтажа | Выводной |
| Тип катушки | AC |
| Мощность катушки | 1.2VA |
| Размеры | 28mm x 21.5mm x 35mm |
| Напряжение катушки | 110VAC |
| Форма контакта | 4Z (4PDT, Form C) |
| Минимальная нагрузка | 100mA 5VDC |
| Время срабатывания | 25ms |
| Время отпускания | 25ms |
| Сопр. катушки | 4550Ω |
| Электрический ресурс | 100000 operations at 30 ops/min |
| Мех. ресурс | 10000000 operations at 300 ops/min |
| Тип тока | AC |
| Материал контакта | Серебряный сплав |
| Станд. безоп. | UL, cUL, CQC, CSA |
| Alternative model | HF18FF/A110-4Z1 |
| Темп. диапазон | -40°C to +70°C |
| Сопр. контакта | 100mΩ max at 6VDC 1A |
| Макс. рабочее напряжение | 88VAC |
| Макс. коммутируемая мощность | 1200VA / 140W |
| Мин. напряжение отпускания | 22VAC |
| Вибростойкость | 10-55Hz, 1.5mm amplitude |
| Сопр. изоляции | 100MΩ min at 500VDC |
| Макс. коммутируемый ток | 5A |
| Макс. коммутируемое напряжение | 240VAC / 28VDC |
| Удар без поврежд. | 100G |
| Номин. контактов (резистивная) | 5A 240VAC / 5A 28VDC |
| Ток контактов | 5 А |
| Макс. рабочее напряжение, 23 °C | 187VAC |
| Макс. рабочее напряжение, 70 °C | 143VAC |
| Удар при работе | 20G |
| Прочность изоляции контактов | 1000VAC for 1 min |
| Кол-во контактов | 4 контакта |
| Электрическая прочность контакты-катушка | 1500 В AC в течение 1 мин |
| Макс. частота переключения | 1800 ops/hr |
| Макс. мех. частота | 18000 ops/hr |
| Напряжение катушки | 110 В AC |
| AC/DC | AC |
