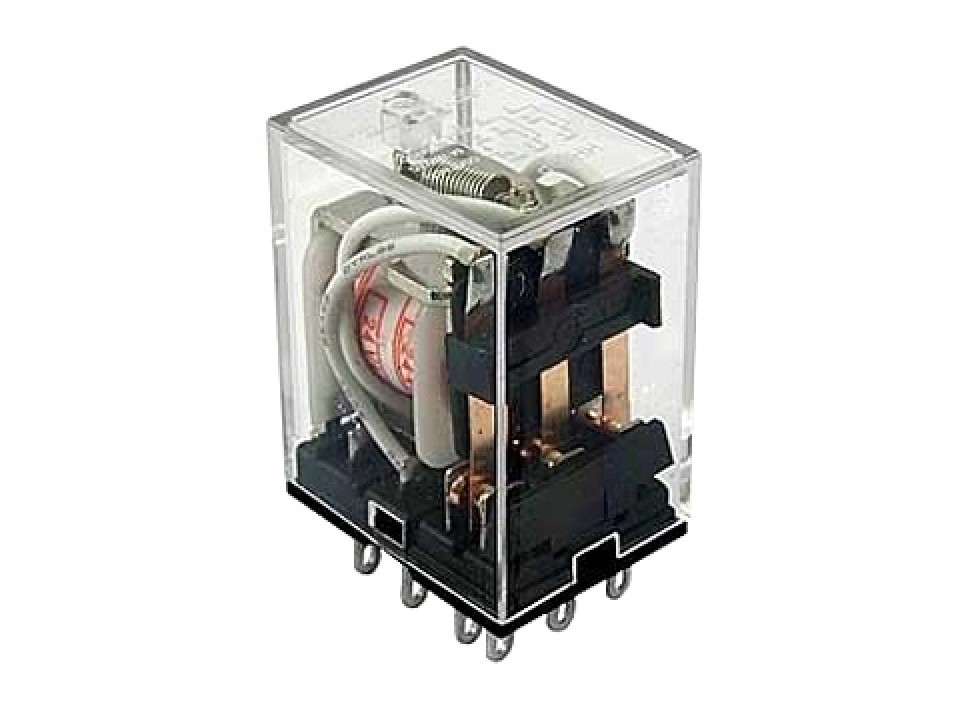

HF18FF/A110-3Z1 (HJQ-22F-3Z-110VAC) 5A-конт.3С plug-in реле Tianbo (арт. 027374)
У поставщика
ПроизводительTIANBO
КатегорияРеле электромагнитное
У поставщиков
400 шт.
Норм. уп.: 40
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 29срок до 10 дн.
Цена за шт135,20 ₽
Сумма5 408,00 ₽
В наличии400 шт
заказ со склада от 3 000,00 ₽упаковка 40 штюрлицам и ИП
Заказ со склада «Склад 29» с этой позицией — 5 408,00 ₽: минимальная сумма склада набрана.
40 шт · Склад 29 · 5 408,00 ₽
Описание
Реле HF18FF/A110-3Z1 (HJQ-22F-3Z-110VAC) от производителя Tianbo — это электромеханическое коммутационное устройство с тремя переключающими контактами (3С). Модель рассчитана на управляющее напряжение 110 В переменного тока и оснащена контактами, способными коммутировать ток до 5 А. Реле выполнено в корпусе для установки на разъём (plug-in), что обеспечивает удобство монтажа и замены. Применяется в промышленной автоматике, системах управления и распределения электроэнергии для коммутации цепей управления и нагрузки.
Технические характеристики
| Вес | 35g |
| Тип | Электромагнитное реле |
| Min load | 100mA 5VDC |
| Тип катушки | AC |
| Мощность катушки | 1.2VA |
| Размеры | 28x21.5x35 mm |
| Форма контакта | 3C (3PDT) |
| Время срабатывания | 25ms |
| Время отпускания | 25ms |
| Корпус | штекерный |
| Тип монтажа | Выводной |
| Тип монтажа | socket (plug-in) |
| Сопр. катушки | 4550Ω |
| Электрический ресурс | 100,000 срабатываний |
| Мех. ресурс | 10,000,000 operations |
| Тип тока | AC |
| Материал контакта | Серебряный сплав |
| Станд. безоп. | UL, cUL, CQC, CSA |
| Темп. диапазон | -40 to +70°C |
| Макс. рабочее напряжение | 88VAC |
| Мин. напряжение отпускания | 22VAC |
| Ном. напряжение катушки | 110VAC |
| Вибростойкость | 10-55Hz, 1.5mm |
| Сопр. изоляции | 100MΩ min at 500VDC |
| Макс. коммутируемый ток | 7A |
| Макс. коммутируемая мощность AC | 1680VA |
| Макс. коммутируемая мощность DC | 210W |
| Удар без поврежд. | 100G |
| Макс. AC напряжение | 240VAC |
| Макс. DC напряжение | 30VDC |
| Ток контактов | 5 А |
| Удар при работе | 20G |
| Номинал контакта, активная нагрузка AC | 5A 240VAC |
| Номинал контакта, активная нагрузка DC | 5A 28VDC |
| Кол-во контактов | 3 |
| Электрическая прочность контакты-катушка | 1500 В AC в течение одной минуты |
| Напряжение катушки | 110 В AC |
| Эл. прочность между контактами | 1000VAC for one minute |
| AC/DC | AC |
