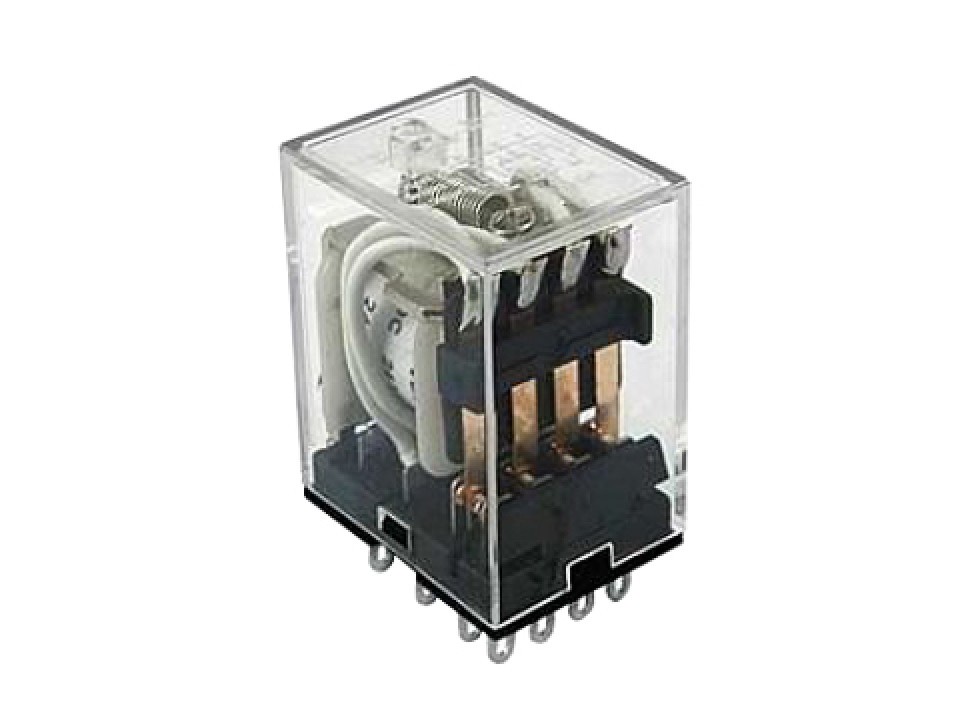

HF18FF/024-4Z1 (HJQ-22F-24VDC-4Z) 5А-конт.4С plug-in реле Tianbo (арт. 027255)
У поставщика
ПроизводительTIANBO
КатегорияРеле электромагнитное
У поставщиков
120 шт.
Норм. уп.: 40
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 29срок до 10 дн.
Цена за шт135,20 ₽
Сумма5 408,00 ₽
В наличии120 шт
заказ со склада от 3 000,00 ₽упаковка 40 штюрлицам и ИП
Заказ со склада «Склад 29» с этой позицией — 5 408,00 ₽: минимальная сумма склада набрана.
40 шт · Склад 29 · 5 408,00 ₽
Описание
Реле промежуточное HF18FF/024-4Z1 (HJQ-22F-24VDC-4Z) от производителя TIANBO представляет собой электромагнитное реле с катушкой на 24 В постоянного тока. Коммутационная группа 4С (четыре перекидных контакта) рассчитана на ток до 5 А, что позволяет управлять несколькими цепями одновременно. Модель выполнена в стандартном корпусе для установки на панель (plug-in), подходит для применения в промышленной автоматике, системах управления и распределительных щитах.
Технические характеристики
| Вес | 35g approx |
| Тип | электромагнитное |
| Тип монтажа | Plug-in (B type) |
| Мощность катушки | 0.9W |
| Размеры | 28mm x 21.5mm x 35mm |
| Тип реле | электромеханическое реле |
| Артикул | HF18FF/024-4Z1 (HJQ-22F-24VDC-4Z) |
| Ток катушки | 37.5mA |
| Форма контакта | 4Z (4C, 4 pole double throw) |
| Производитель | Tianbo |
| Минимальная нагрузка | 100mA at 5VDC |
| Время срабатывания | 25ms |
| Время отпускания | 25ms |
| Монтаж | Выводной |
| Диапазон влажности | 40% to 85% |
| Сопр. катушки | 640Ω ±10% |
| Электрический ресурс | 100,000 срабатываний |
| Мех. ресурс | 10,000,000 operations |
| Тип тока | DC |
| Материал контакта | Серебряный сплав |
| Станд. безоп. | UL, cUL, CQC, CSA |
| Темп. диапазон | -40°C to +70°C |
| Сопр. контакта | 100mΩ max at 6VDC 1A |
| Макс. рабочее напряжение | 18VDC |
| Макс. коммутируемая мощность | 1200VA / 140W |
| Мин. напряжение отпускания | 2.4VDC |
| Ном. напряжение катушки | 24VDC |
| Вибростойкость | 10-55Hz, 1.5mm amplitude |
| Сопр. изоляции | 100MΩ min at 500VDC |
| Макс. коммутируемый ток | 5A |
| Макс. коммутируемое напряжение | 240VAC / 28VDC |
| Удар без поврежд. | 100G |
| Номин. контактов (резистивная) | 5A at 240VAC, 5A at 28VDC |
| Ток контактов | 5 А |
| Макс. рабочее напряжение, 23 °C | 40.8VDC (170% of rated) |
| Макс. рабочее напряжение, 70 °C | 31.2VDC (130% of rated) |
| Удар при работе | 20G |
| Прочность изоляции контактов | 1000 В перем. тока в течение 1 мин |
| Кол-во контактов | 4 |
| Эл. прочность катушка-контакты | 1500 В AC в течение 1 минуты |
| Макс. частота переключения | 1800 operations/hour |
| Макс. мех. частота | 18000 operations/hour |
| Напряжение катушки | 24 В |
| AC/DC | DC |
