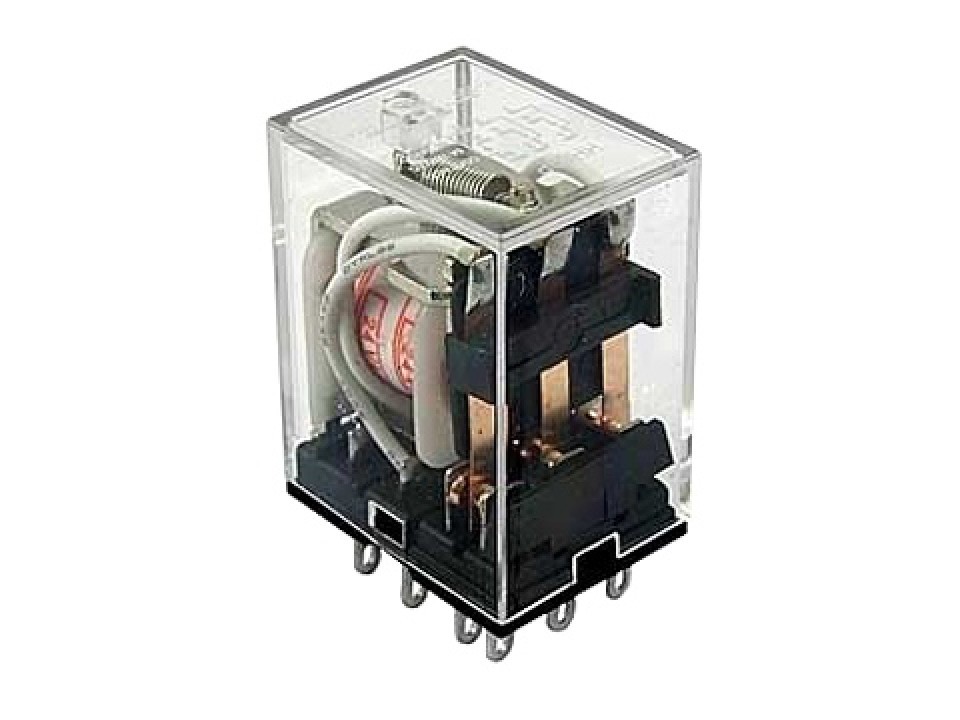

HF18FF/024-3Z1 (HJQ-22F-24VDC-3Z) 5A-конт.3С plug-in реле Tianbo (арт. 027254)
У поставщика
ПроизводительTIANBO
КатегорияРеле электромагнитное
У поставщиков
276 шт.
Норм. уп.: 40
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 29срок до 10 дн.
Цена за шт141,97 ₽
Сумма5 678,80 ₽
В наличии276 шт
заказ со склада от 3 000,00 ₽упаковка 40 штюрлицам и ИП
Заказ со склада «Склад 29» с этой позицией — 5 678,80 ₽: минимальная сумма склада набрана.
40 шт · Склад 29 · 5 678,80 ₽
Описание
Реле промежуточное Tianbo HF18FF/024-3Z1 (HJQ-22F-24VDC-3Z) — электромагнитное устройство с катушкой на 24 В постоянного тока. Коммутирует до 5 А через три перекидных контакта (3С), что позволяет управлять несколькими цепями одновременно. Предназначено для встраивания в промышленные шкафы автоматики, систем управления и сигнализации. Благодаря конструкции plug-in (с разъемом) обеспечивает быстрый монтаж и замену без демонтажа проводки.
Технические характеристики
| Вес | ок. 35 г |
| Тип | электромагнитное |
| Корпус | Relay, through-hole pins for socket |
| Влажность | 40-85% |
| Тип монтажа | Plug-in (socket mount) |
| Тип катушки | DC |
| Мощность катушки | 0.9W |
| Размеры | 28 × 21.5 × 35 mm |
| Артикул | HF18FF/024-3Z1 |
| Модель реле | HJQ-22F |
| Ток катушки | 37.5mA |
| Форма контакта | 3C (3PDT) |
| Минимальная нагрузка | 100mA 5VDC |
| Время срабатывания | 25ms |
| Время отпускания | 25ms |
| Монтаж | Выводной |
| Сопр. катушки | 640Ω |
| Электрический ресурс | 100,000 срабатываний при 30 срабатываний/мин |
| Мех. ресурс | 10,000,000 срабатываний при 300 срабатываний/мин |
| Тип тока | DC |
| Материал контакта | Серебряный сплав |
| Станд. безоп. | UL, cUL, CQC, CSA |
| Темп. диапазон | -40°C to +70°C |
| Сопр. контакта | 100mΩ max at 6VDC 1A |
| Макс. рабочее напряжение | 18VDC |
| Макс. коммутируемая мощность | 1680VA/210W |
| Мин. напряжение отпускания | 2.4VDC |
| Номинальное напряжение катушки | 24VDC |
| Вибростойкость | 10-55Hz, 1.5mm |
| Сопр. изоляции | 100MΩ min at 500VDC |
| Макс. коммутируемый ток | 7A |
| Макс. коммутируемое напряжение | 240VAC/30VDC |
| Удар без поврежд. | 100G |
| Ток контактов | 5 А |
| Удар при работе | 20G |
| Номинал контакта, активная нагрузка AC | 7A 240VAC (UL), 5A 240VAC (CQC/CSA) |
| Номинал контакта, активная нагрузка DC | 7A 30VDC (UL), 5A 28VDC (CQC/CSA) |
| Кол-во контактов | 3 |
| Электрическая прочность контакт-катушка | 1500 В AC в течение 1 минуты |
| Эл. прочность разомкнутых контактов | 1000 В перем. тока в течение 1 мин |
| Макс. частота переключения | 1,800 операций/ч |
| Макс. мех. частота | 18,000 операций/ч |
| Напряжение катушки | 24 В |
| AC/DC | DC |
