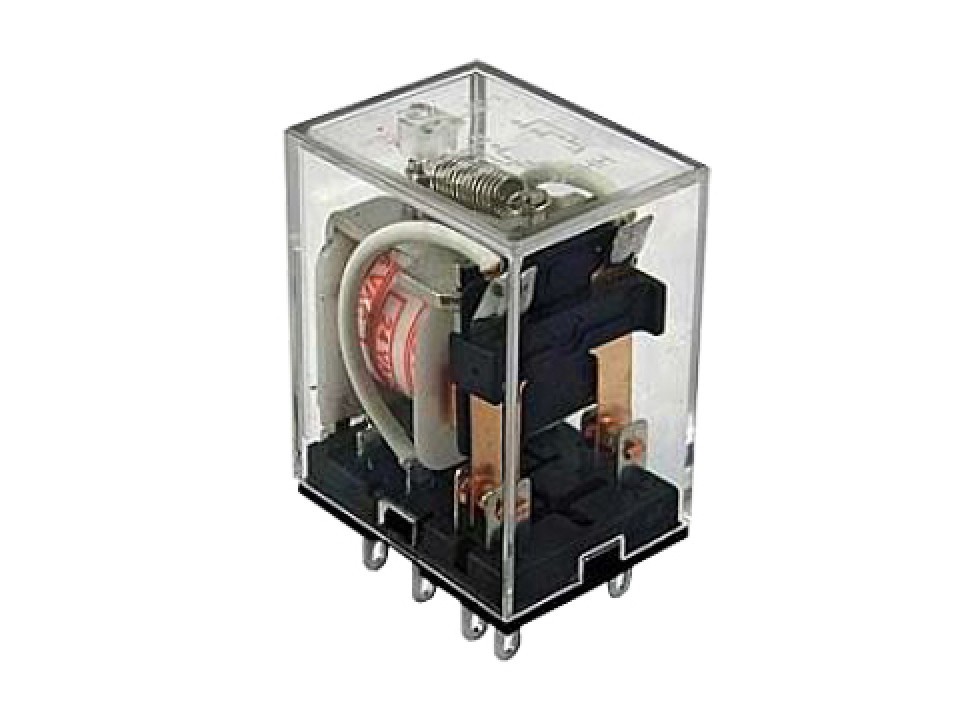

HF18FF/024-2Z1 (HJQ-22F-24VDC-2Z) 5A-конт.2С plug-in реле Tianbo (арт. 027253)
У поставщика
ПроизводительTIANBO
КатегорияРеле электромагнитное
У поставщиков
280 шт.
Норм. уп.: 40
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 29срок до 10 дн.
Цена за шт126,50 ₽
Сумма5 060,00 ₽
В наличии280 шт
заказ со склада от 3 000,00 ₽упаковка 40 штюрлицам и ИП
Заказ со склада «Склад 29» с этой позицией — 5 060,00 ₽: минимальная сумма склада набрана.
40 шт · Склад 29 · 5 060,00 ₽
Описание
Реле Tianbo HF18FF/024-2Z1 — это электромагнитное реле с катушкой на 24 В постоянного тока. Модель оснащена двумя переключающими контактами (2C) с коммутируемым током до 5 А, выполнена в корпусе для установки на разъём (plug-in). Применяется в промышленной автоматике, системах управления и коммутации цепей управления.
Технические характеристики
| Тип | электромеханическое реле |
| Вес | 35g approx |
| Тип | электромагнитное |
| Корпус | реле |
| Влажность | 40-85% |
| Тип монтажа | plug-in (socket) |
| Мощность катушки | 0.9W |
| Размеры | 28mm x 21.5mm x 35mm |
| Артикул | HF18FF/024-2Z1 (HJQ-22F-24VDC-2Z) |
| Ток катушки | 37.5mA |
| Форма контакта | 2Z (2 Form C) |
| Производитель | Tianbo |
| Минимальная нагрузка | 100mA at 5VDC |
| Время срабатывания | 25ms |
| Время отпускания | 25ms |
| Монтаж | Выводной |
| Сопр. катушки | 640Ω |
| Электрический ресурс | 100,000 срабатываний при 30 срабатываний/мин |
| Мех. ресурс | 10,000,000 срабатываний при 300 срабатываний/мин |
| Тип тока | DC |
| Станд. безоп. | UL, cUL, CQC, CSA |
| Номинал контакта, AC | 7A at 240VAC (resistive) |
| Номинальное напряжение DC контактов | 7A at 30VDC (resistive) |
| Темп. диапазон | -40°C to +70°C |
| Сопр. контакта | 100mΩ max at 6VDC 1A |
| Макс. коммутируемая мощность | 1680VA / 210W |
| Ном. напряжение катушки | 24VDC |
| Вибростойкость | 10-55Hz, 1.5mm |
| Сопр. изоляции | 100MΩ min at 500VDC |
| Макс. коммутируемый ток | 7A |
| Макс. коммутируемое напряжение | 240VAC / 30VDC |
| Удар без поврежд. | 100G |
| Ток контактов | 5 А |
| Удар при работе | 20G |
| Contact rating ac alternative | 5A at 240VAC (CQC/CSA) |
| Contact rating dc alternative | 5A at 28VDC (CQC/CSA) |
| Кол-во контактов | 2 |
| Макс. частота переключения | 1,800 операций/ч |
| Макс. мех. частота | 18,000 операций/ч |
| Электрическая прочность контакт-катушка | 1500 В AC в течение 1 минуты |
| Напряжение катушки | 24 В |
| Эл. прочность между контактами | 1000 В перем. тока в течение 1 мин |
| AC/DC | DC |
