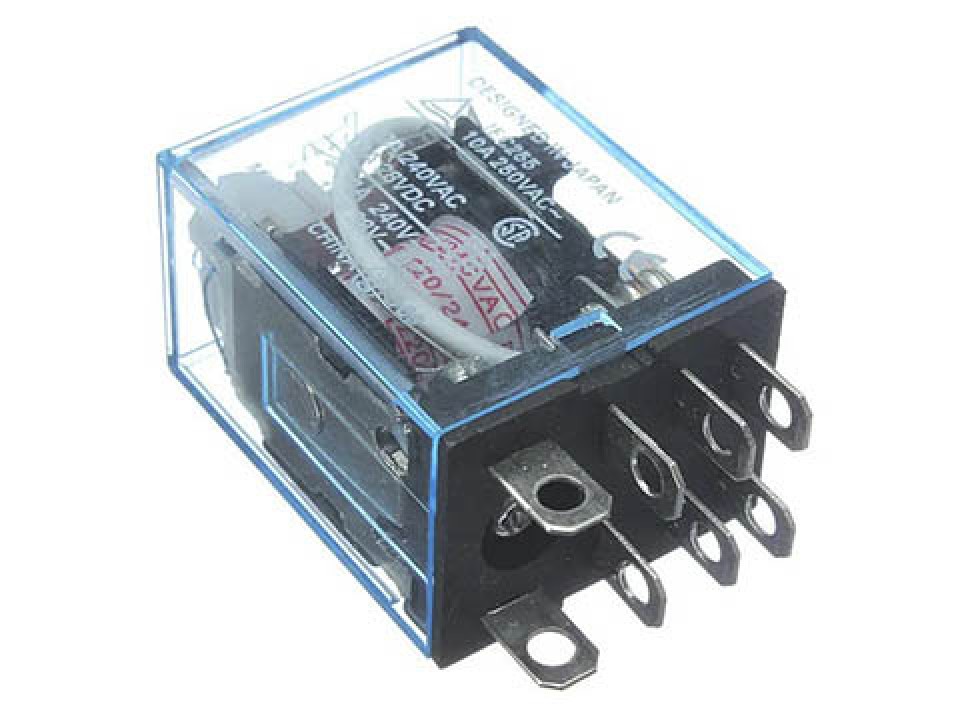

HF18FF/024-2Z1 (HHC68B-2C-24VDC) 3А-конт.2С plug-in реле NCR (NNC68B-2Z) (арт. 184117)
У поставщика
ПроизводительNCR RELAY
КатегорияРеле электромагнитное
У поставщиков
200 шт.
Норм. уп.: 20
Цены поставщиков
Склад 29
В наличии:200 шт.
Срок поставки: до 10 дн.
Норм. уп.: 20
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 87,50 |
Описание
Это электромагнитное реле промежуточного типа от производителя NCR RELAY, предназначенное для коммутации электрических цепей. Модель с катушкой на 24 В постоянного тока оснащена двумя переключающими контактами (2C/2Z), рассчитанными на ток до 3 А. Реле выполнено в стандартном корпусе для plug-in монтажа (HHC68B-2C), что обеспечивает быструю замену и удобство обслуживания в промышленных системах автоматики и управления.
Технические характеристики
| Тип | электромагнитное реле |
| Тип монтажа | Plug-in socket, 35mm DIN rail |
| Сертификаты | UL, C-UL |
| Артикул | HHC68B-2C-24VDC |
| Вес ед. | 35g |
| Напряжение катушки | 24VDC |
| Время срабатывания | 15ms max |
| Тип упаковки | штекерный |
| Время отпускания | 10ms max |
| Shock damage | 100G |
| Корпус | штекерный |
| Монтаж | Выводной |
| Nominal power | 0.9W |
| Номин. контакта | 5A at 240VAC/28VDC resistive |
| Сопр. катушки | 640Ω ±10% |
| Электрический ресурс | 1×10^5 operations |
| Мех. ресурс | 1×10^7 operations |
| Shock endurance | 10G |
| Материал контакта | Silver Alloy |
| Температура окружающей среды | -25°C to +55°C |
| Расположение контактов | 2C (DPDT) |
| Pick up voltage max | 18.0VDC |
| Vibration endurance | 10 to 55Hz, 1.0mm amplitude |
| Drop out voltage min | 2.4VDC |
| Сопр. изоляции | ≥100MΩ at 500VDC |
| Max allowable voltage | 26.4VDC |
| Макс. коммутируемое напряжение | 277VAC/28VDC |
| Min breaking capacity | 0.3W |
| Макс. сопротивление контакта | 100mΩ |
| Ток контактов | 3 А |
| Breakdown voltage coil contact | 1500VAC for 1 min |
| Кол-во контактов | 2 |
| Breakdown voltage open contacts | 1000VAC for 1 min |
| Напряжение катушки | 24 В |
