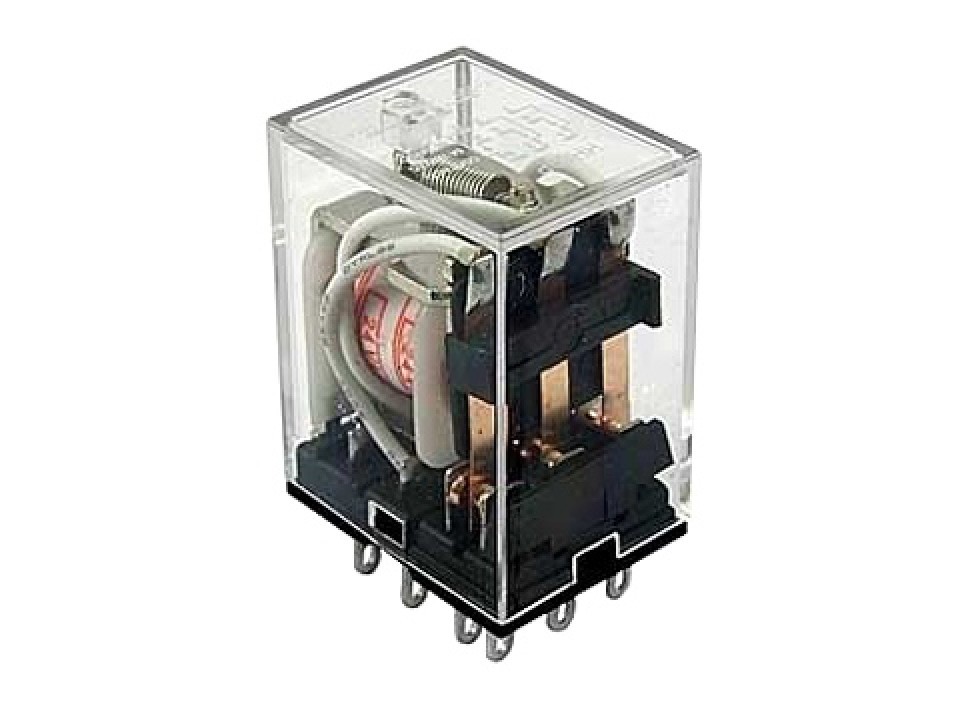

HF18FF/012-3Z1 (HJQ-22F-12VDC-3Z) 5A-конт.3С plug-in реле Tianbo (арт. 027373)
У поставщика
ПроизводительTIANBO
КатегорияРеле электромагнитное
У поставщиков
240 шт.
Норм. уп.: 40
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 29срок до 10 дн.
Цена за шт153,90 ₽
Сумма6 156,00 ₽
В наличии240 шт
заказ со склада от 3 000,00 ₽упаковка 40 штюрлицам и ИП
Заказ со склада «Склад 29» с этой позицией — 6 156,00 ₽: минимальная сумма склада набрана.
40 шт · Склад 29 · 6 156,00 ₽
Описание
Реле Tianbo HF18FF/012-3Z1 (HJQ-22F-12VDC-3Z) — электромеханическое коммутационное устройство с тремя переключающими контактами (3С). Рассчитано на коммутацию нагрузок до 5 А и управляется напряжением катушки 12 В постоянного тока. Модель в корпусе для установки на панель (plug-in) применяется в промышленной автоматике, системах управления и распределительных щитах для надежной коммутации цепей.
Технические характеристики
| Серия | HJQ-22F |
| Вес | 35g |
| Тип | электромагнитное |
| Влажность | 40-85% |
| Тип монтажа | Выводной |
| Мощность катушки | 0.9W |
| Размеры | 28mm × 21.5mm × 35mm |
| Напряжение катушки | 12VDC |
| Форма контакта | 3C (3Z) |
| Время срабатывания | 25ms |
| Время отпускания | 25ms |
| Ном. ток | 75mA |
| Сопр. катушки | 160Ω |
| Электрический ресурс | 100,000 срабатываний |
| Мех. ресурс | 10,000,000 operations |
| Тип тока | DC |
| Материал контакта | Серебряный сплав |
| Станд. безоп. | UL, cUL, CQC, CSA |
| Темп. диапазон | -40°C to +70°C |
| Сопр. контакта | 100mΩ max at 6VDC 1A |
| Макс. коммутируемая мощность | 1680VA / 210W |
| Рабочее напряжение, макс. | 9VDC |
| Мин. напряжение отпускания | 1.2VDC |
| Вибростойкость | 10-55Hz, 1.5mm |
| Сопр. изоляции | 100MΩ min at 500VDC |
| Макс. коммутируемый ток | 7A |
| Макс. коммутируемое напряжение | 240VAC / 30VDC |
| Удар без поврежд. | 100G |
| Ток контактов | 5 А |
| Contact rating alternative | 5A 240VAC (CQC) |
| Удар при работе | 20G |
| Номинал контакта, активная нагрузка AC | 7A 240VAC |
| Номинал контакта, активная нагрузка DC | 7A 30VDC |
| Кол-во контактов | 3 |
| Эл. прочность разомкнутых контактов | 1000 В перем. тока в течение 1 мин |
| Макс. частота переключения | 1,800 операций/ч |
| Макс. мех. частота | 18,000 операций/ч |
| Напряжение катушки | 12 В |
| Электрическая прочность контакты-катушка | 1500 В AC в течение 1 минуты |
| AC/DC | DC |
