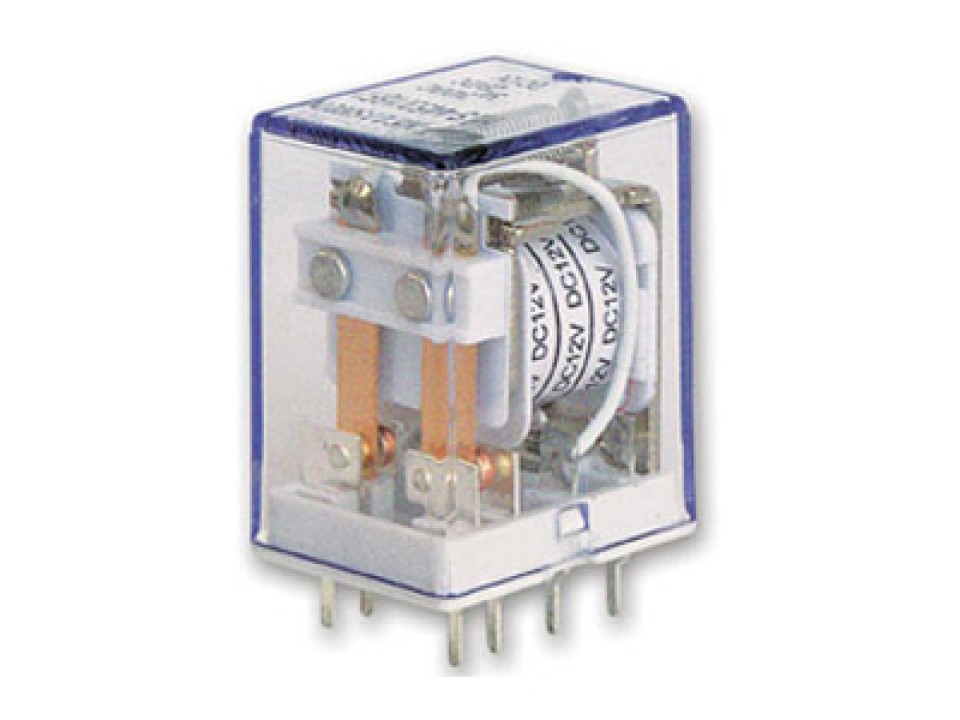

HF18FF/012-2Z2 (HLS-4453(18F)-DC12V-2C-P) 7A-конт.2С PCB реле Helishun (арт. 027392)
У поставщика
ПроизводительHELISHUN
КатегорияРеле электромагнитное
У поставщиков
300 шт.
Норм. уп.: 25
Цены поставщиков
Склад 29
В наличии:300 шт.
Срок поставки: до 10 дн.
Норм. уп.: 25
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 62,05 |
Описание
Реле электромагнитное HF18FF/012-2Z2 производства Helishun — это компактное силовое реле на 12 В постоянного тока с двумя переключающими контактами (2C). Модель рассчитана на коммутацию токов до 7 А и предназначена для монтажа на печатную плату. Применяется в промышленной автоматике, системах управления и бытовой технике для надежного переключения цепей управления и нагрузки.
Технические характеристики
| Вес | approx 32g |
| Тип | электромагнитное |
| Размеры | 53 mm x 21.5 mm x 13.2 mm |
| Кнопка теста | Нет |
| Форма контакта | 2C (DPDT) |
| Время срабатывания | 25 ms max |
| Тип упаковки | HLS-4453(18F) relay |
| Время отпускания | 25 ms max |
| Корпус | PCB |
| Монтаж | Выводной |
| Светодиодный индикатор | no (standard) |
| Тип монтажа | THT (PCB) |
| Тип клеммы | PCB |
| Номин. контакта | 5A at 240VAC / 30VDC |
| Сопр. катушки | 160 Ω ±10% |
| Электрический ресурс | 100,000 operations (rated load) |
| Мех. ресурс | 10,000,000 operations (no load) |
| Стандарт безопасности | CQC |
| Тип тока | DC |
| Влажность окружающей среды | 40-85% RH |
| Материал контакта | AgAlloy |
| Температура окружающей среды | -40°C to +70°C |
| Макс. коммутируемая мощность | 1750VA / 210W |
| Coil nominal voltage | 12V DC |
| Вибростойкость | 10-55Hz, 1.5mm double amplitude |
| Сопр. изоляции | 100 MΩ min at 500VDC |
| Макс. коммутируемый ток | 7A |
| Макс. коммутируемое напряжение | 250VAC / 30VDC |
| Coil operate voltage max | 9V DC |
| Coil release voltage min | 1.2V DC |
| Ток контактов | 7 А |
| Initial contact resistance | 100 mΩ max at 6VDC 1A |
| Shock resistance destruction | 100G |
| Shock resistance malfunction | 20G |
| Кол-во контактов | 2 |
| Dielectric strength contacts coil | 1500VAC 50-60Hz 1 min |
| Эл. прочность разомкнутых контактов | 1000VAC 50-60Hz 1 min |
| Напряжение катушки | 12 В |
