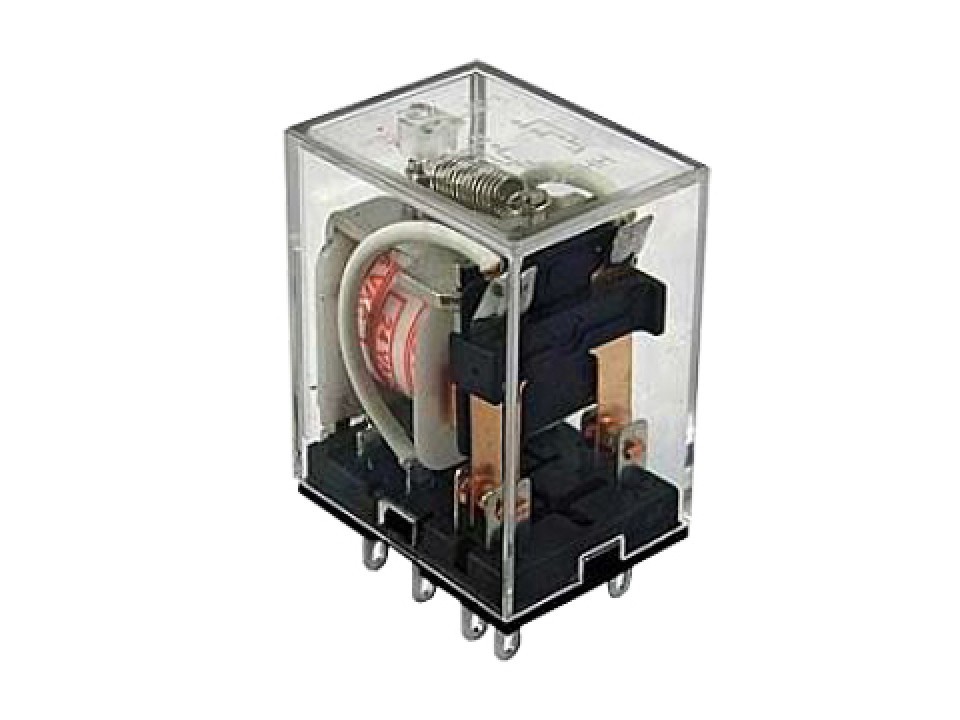

HF18FF/012-2Z1 (HJQ-22F-12VDC-2Z) 5A-конт.2С plug-in реле Tianbo (арт. 027251)
У поставщика
ПроизводительTIANBO
КатегорияРеле электромагнитное
У поставщиков
25 шт.
Норм. уп.: 40
Описание
Реле HF18FF/012-2Z1 (HJQ-22F-12VDC-2Z) от производителя TIANBO — это электромагнитное реле с катушкой на 12 В постоянного тока. Модель оснащена двумя переключающими контактами (2C) и рассчитана на коммутацию тока до 5 А. Устройство выполнено в корпусе для монтажа на разъем (plug-in), что обеспечивает удобство замены и обслуживания. Применяется в системах автоматики, управления и промышленной электроники для коммутации цепей управления.
Технические характеристики
| Вес | 35g |
| Тип | электромагнитное |
| Корпус | HJQ-22F |
| Влажность | 40-85% |
| Тип монтажа | Socket (plug-in) or PCB |
| Мощность катушки | 0.9W |
| Размеры | 28 x 21.5 x 35 mm |
| Тип реле | силовое реле |
| Артикул | HF18FF/012-2Z1 (HJQ-22F-12VDC-2Z) |
| Ток катушки | 75mA |
| Напряжение катушки | 12VDC |
| Форма контакта | 2C (DPDT) |
| Минимальная нагрузка | 100mA @ 5VDC |
| Время срабатывания | 25ms |
| Время отпускания | 25ms |
| Монтаж | Выводной |
| Сопр. катушки | 160Ω |
| Электрический ресурс | 100,000 срабатываний при 30 срабатываний/мин |
| Мех. ресурс | 10,000,000 срабатываний при 300 срабатываний/мин |
| Тип тока | DC |
| Материал контакта | Серебряный сплав |
| Станд. безоп. | UL, cUL, CQC, CSA |
| Сопр. контакта | 100mΩ max at 6VDC 1A |
| Макс. коммутируемая мощность | 1680VA / 210W |
| Вибростойкость | 10-55Hz, 1.5mm |
| Сопр. изоляции | 100MΩ min at 500VDC |
| Макс. коммутируемый ток | 7A |
| Макс. коммутируемое напряжение | 240VAC / 30VDC |
| Удар без поврежд. | 100G |
| Макс. напряжение срабатывания катушки | 9VDC |
| Мин. напряжение отпускания катушки | 1.2VDC |
| Ток контактов | 5 А |
| Contact rating alternative | 5A @ 240VAC / 28VDC (CQC/CSA) |
| Удар при работе | 20G |
| Номинал контакта, активная нагрузка AC | 7A @ 240VAC |
| Номинал контакта, активная нагрузка DC | 7A @ 30VDC |
| Диап. раб. темп. | -40°C to +70°C |
| Кол-во контактов | 2 |
| Эл. прочность разомкнутых контактов | 1000VAC for 1 min |
| Макс. частота переключения | 1,800 операций/ч |
| Макс. мех. частота | 18,000 операций/ч |
| Напряжение катушки | 12 В |
| Прочность изоляции катушка-контакты | 1500 В AC в течение 1 мин |
| AC/DC | DC |
